13. Hoe u het volgende
doet...
13.01. de lekbak legen
13.02. de koffieafvalbak
legen
13.03. de koffietrechter
verwijderen
13.04. de container met
instant product
verwijderen
13.05. de zetgroep
verwijderen
13.06. de grofheid van de
maling instellen
13.07. toegang verkrijgen
tot de achterzijde
13.08. water verwijderen
13.09. de o-ring van
mengbeker vervangen
13.10. de mixermotor
vervangen
13.11. de productmotor
vervangen
13.12. water- en
producttijden bepalen
13.13. etiketten
aanbrengen
MAN1010111 uitg. 02 d.d. 02-10-2012
www.rheavendors.com
De lekbak wordt aangebracht in zijn uitsparing en op zijn plek gehouden
door de nokken in de constructie; trek aan de bak om hem te verwijderen.
Na het openen van de deur en het verwijderen van de lekbak, trekt u de
rechterkant van de lade naar voren en verwijdert u de lade; let op de plek
van de watertoevoerslang.
Trek aan de oranje sluitplaat en til de koffietrechter op.
Draai de afsluiter van de doseergoot dicht en trek de container naar buiten
door hem iets op te tillen. Om hem weer aan te brengen, steekt u de
achterste bus in de reductiemotor en de onderste pen in het gat in het
horizontale oppervlak. Verwijder de product doseergoten van de containers
door ze naar links te draaien.
Wanneer de machine geopend is, en nadat u de lekbak en de afvallade hebt
verwijderd, schroeft u de ringmoer van de watertoevoer los (gemaakt van
oranje kunststof, gekarteld, onderaan) evenals de boven aansluiting (zwarte
knop, bovenste deel van de unit); til de borghendel op. Trek aan het
bovenste deel van de zetgroep.
Verschuif de maalsector (naar de achterkant van de machine voor een fijnere
maling); het effect van de aanpassing blijkt in de dranken na drie of vier
uitgiftecycli. De aanpassing van de grofheid van de maling en de koffiedosis
zorgen ervoor dat de machine ongeveer 15 seconden lang koffie bereidt.

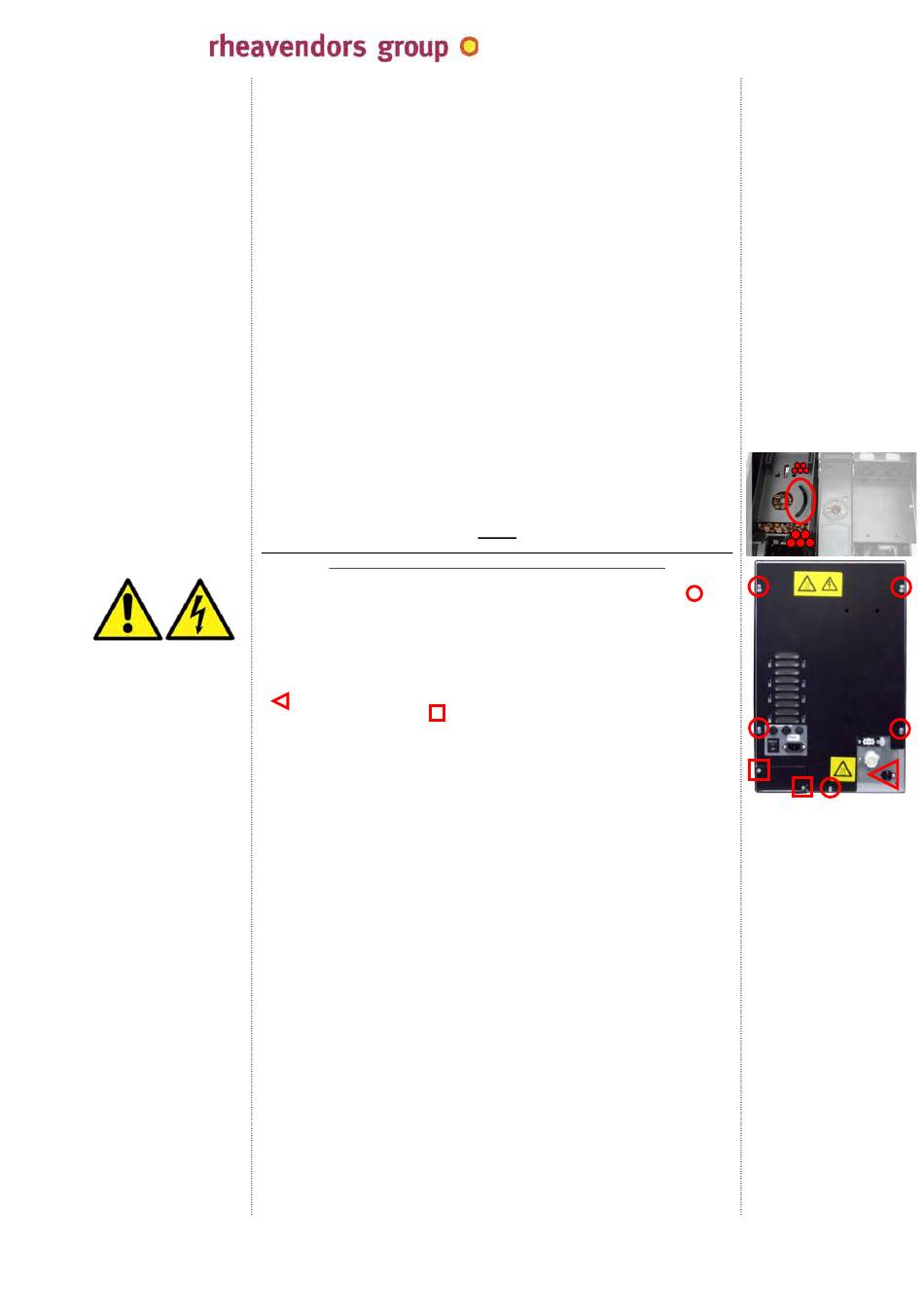

Controleer of de elektrische voedingsstekker uit het stopcontact is verwijderd
en de machine niet meer onder spanning staat voordat
u de vijf schroeven los schroeft waarmee het metalen paneel (
bevestigd. Til het paneel iets op en verwijder het.
U heeft nu toegang tot alle inwendige onderdelen van de machine.
in E machines, Zet een emmer onder het steunoppervlak van de machine;
verwijder nadat u het achterpaneel van de machine hebt verwijderd de plug
waarmee de aftapslang van de air-break wordt afgesloten door de schroef
(
) los te draaien, toegang te verkrijgen tot de aftapkraan van de boiler
door de twee schroeven (
Activeer de "deïninstalleercyclus" (zie 09.01.f.).
in I machines, verwijder de plug bedoeld om de boileraftapslang te sluiten
en wacht tot het water eruit loopt;
Verwijder de siliconen slangen waarmee het product wordt gedoseerd. Draai
de oranje ringmoer naar rechts. Trek de behuizing van de mengbeker en de
schoep van de mixer naar buiten. Nu heeft u toegang tot de w-ring van de
motoras, de pakkingen van de watertoevoer van de mengbeker en de
pakkingen van de mengbeker.
Verwijder de siliconen slangen waarmee het product wordt gedoseerd; draai
de oranje ringmoer naar rechts en trek de behuizing van de mengbeker naar
buiten. Schroef de kruiskopschroef los en verwijder de motor. De
voedingsdraden kunnen zonder gereedschap worden verwijderd.
Verwijder de productcontainer. Ga naar de achterzijde van de machine.
Verwijder de twee kleine elektrische kabels van de motor, houd de behuizing
vast, druk hem naar beneden om hem van de bajonetsluiting van de
constructie los te halen; de voedingsdraden kunnen worden verwijderd
zonder gereedschap (denk om de juiste polariteit).
De tijden die gespecificeerd zijn in tabel 10.01. zijn de werkingstijden van de
machine en de doseertijden van de producten. Ze kunnen echter worden
aangepast aan de capaciteit van de bekers van de gebruiker (door "tijd water
N" aan te passen) en aan de smaak (door "product N" te wijzigen). Vergeet
niet dat de doseertijd van het instant product altijd korter moet zijn dan die
van het bijbehorende water.
Open
de
deur
en
verwijder
voedingsstekkers van de selectietoetsen. Maak de vier houders van het
voorpaneel los door de vier veiligheidsclips te verwijderen. Breng de labels
aan in zakjes, lettend op de configuratie van de machine.
tel: 0039 02 966 551
rheavendors group's sole property
let op
) los te draaien en de aftapkraan te openen.
de
oranje
kap.
Verwijder
fax: 0039 02 96 55 086
e mail: rheavendors@rheavendors.com
zie 05.06.
zie 05.20.
zie 05.22.
zie 05.22.
zie 05.19.
) is
zie 05.26.
zie 05.28.
zie 05.25.
de
twee
zie 05.17.
pagina nr. 45 van 48 pagina's
