2 . 2 .

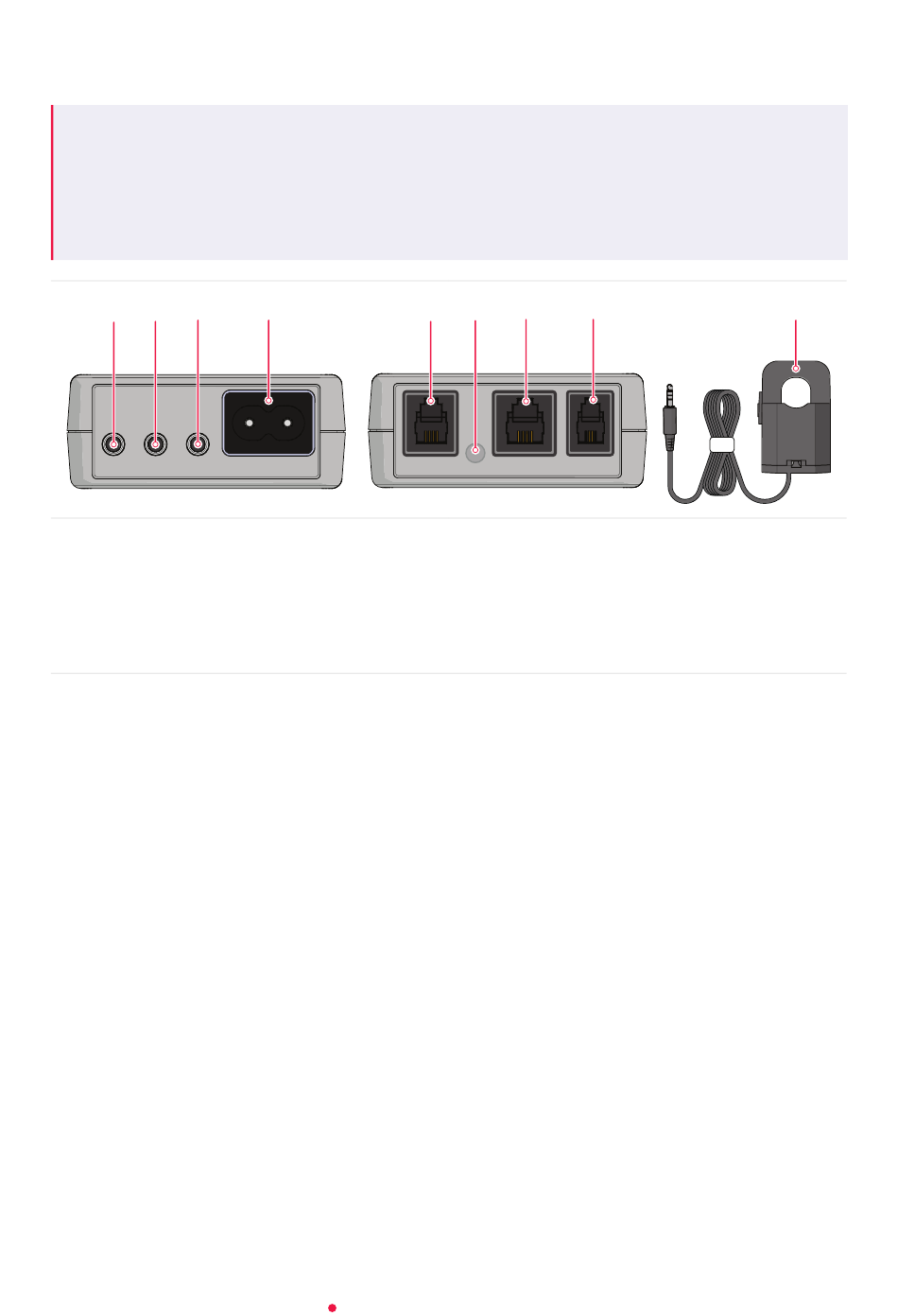

Onderdelen Sensorbox (Optioneel voor Smart-oplader)
Opmerking: De Ratio Smart-oplader bevat geen CT-klemmen en Sensorbox, die nodig zijn
voor dynamic load balancing en opladen via zonnepanelen. Schaf de Ratio Sense aan om
uw Ratio Smart-oplader te upgraden, zodat deze dynamic load balancing ondersteunt. Dit
pakket bevat een Ratio Sensorbox en CT-klemmen. Volg de instructies in hoofdstuk 5 . 3 . in
deze handleiding om de Ratio Sense in uw Ratio Smart-oplader te installeren.
1 2
3
Ingang fase 1 (L1) CT-klem
1
Ingang fase 2 (L2) CT-klem
2
Ingang fase 3 (L3) CT-klem
3
Netvoeding-aansluiting*
4
P1-meteringang (inactief)
5
* De aansluiting voor de netvoeding voert geen stroom naar de Sensorbox. De aansluiting
wordt gebruikt om de richting van de gemeten stroom te bepalen. De meegeleverde
voedingskabel moet worden verbonden met fase 1 (L1) van het stroomnet; let op de juiste
positie L en N.
** Niet voor ethernetverbinding.
Ratio Smart/Solar Charger
12
4
5
Handleiding
6
7
8
Status-led
6
Ingang/uitgang **
7
Aansluiting voor datakabel
8
CT-klem (3× voor 3-fase-installatie)
9
9
