4 . Controleer met welke fase van het stroomnet de contactdoos is verbonden.
5 . Plaats een CT-klem rond dezelfde fasedraad van het stroomnet, tussen de hoofdzekering
en de meterkast.
6 . Steek de 3,5 mm-stekker van de stroomtransformator in de ingang L1 van de Sensorbox.
Opmerking : Om de Sensorbox correct te laten functioneren, moet u deze CT-klemmen
rondom dezelfde fase installeren als de voedingseenheid (L).

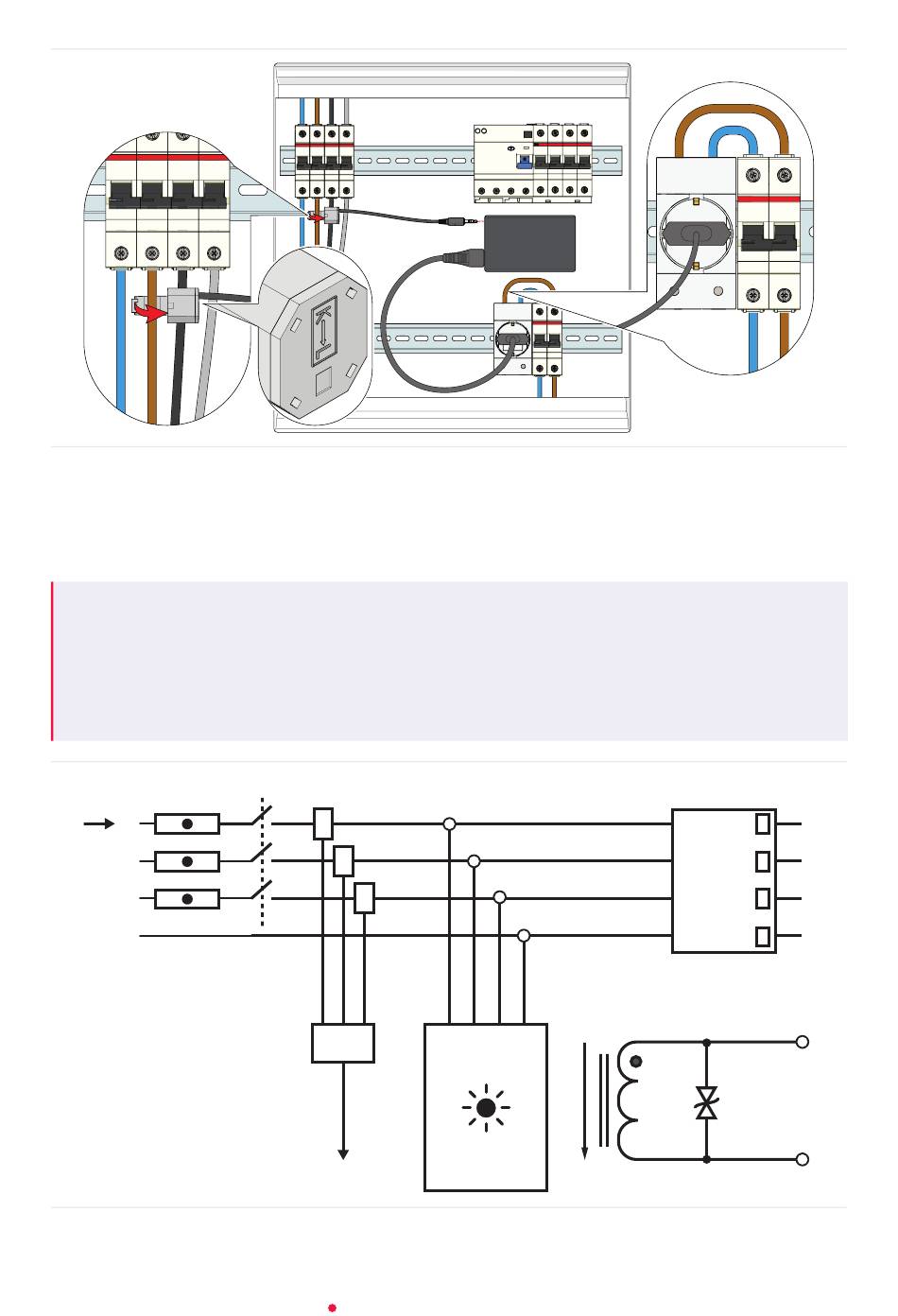

Opmerking: Controleer of de pijl op de CT-klemmen naar het ingangspunt van het
stroomnet wijst. Raadpleeg de onderstaande afbeelding voor meer informatie over de juiste
montagelocatie van de CT-klemmen.
Main
Fuse
Net
L1
L2
L3
N
Ratio Smart/Solar Charger
18
CT
Clamp
1
2
3
Sensor
L1 L2 L3
Box
Data to
Charging Station
Handleiding
1
2
3
(L)
MAINS
(N)
1
1
2
2
3
3
(L)
(L)
MAINS
MAINS
(N)
(N)
K
N
Solar
Panels
L
(N)
(N)
Distribution
box
User
User
User
User
TVS
K
L
