2 Aanwijzingen bij de documentatie
2
Aanwijzingen bij de documentatie
2.1
Aanvullend geldende documenten in acht
nemen
▶
Neem absoluut alle gebruiksaanwijzingen die bij de com-
ponenten van de installatie worden meegeleverd in acht.
2.2
Documenten bewaren
▶
Bewaar deze handleiding alsook alle documenten die
van toepassing zijn voor het verdere gebruik.
2.3
Geldigheid van de handleiding
Deze handleiding geldt uitsluitend voor:
Productartikelnummer
VKO 156/3-7
VKO 256/3-7
VKO 356/3-7
3
Productbeschrijving

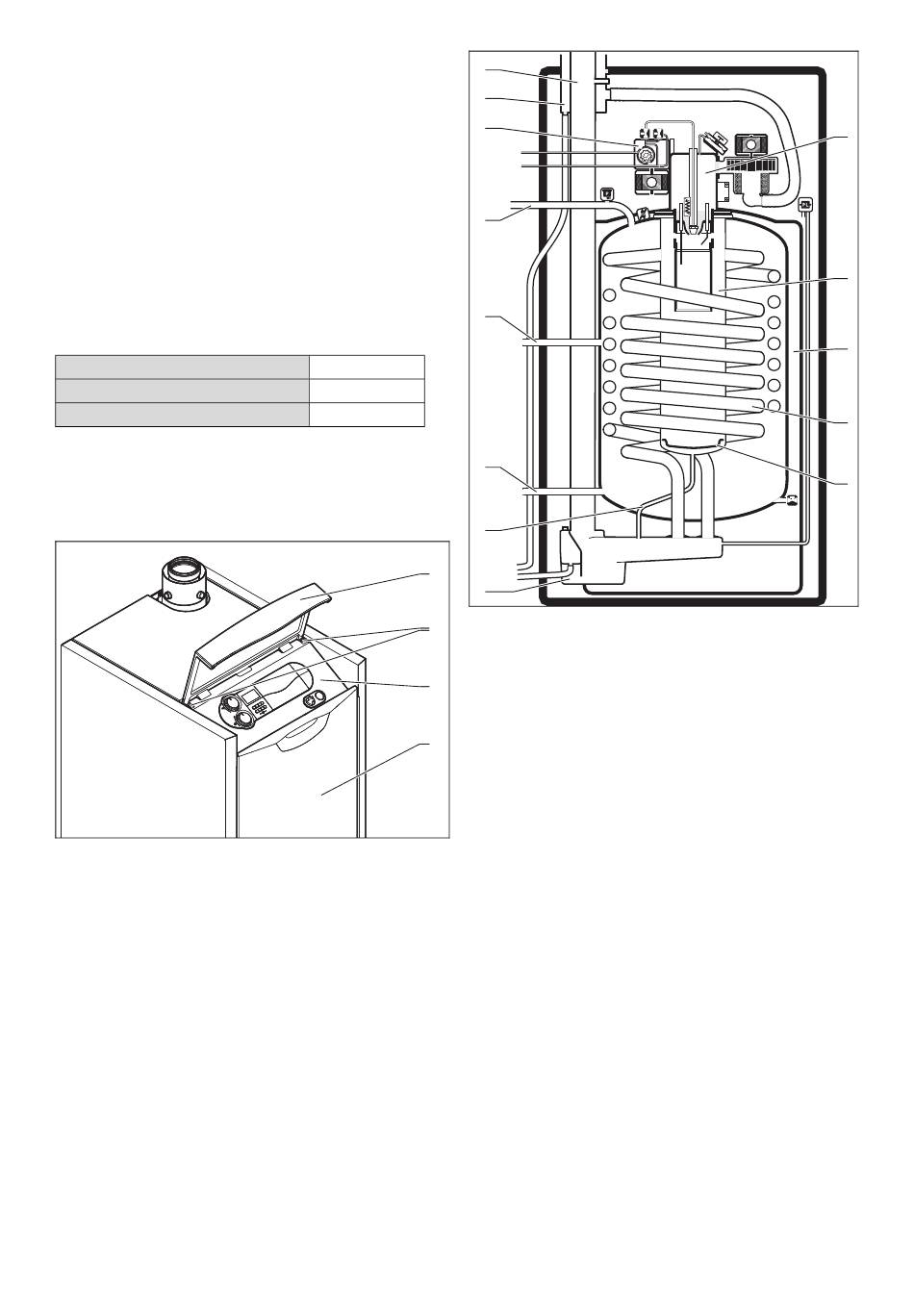

3.1
Opbouw van het product
1
Deksel
2
Schroeven
3.2
Taak, opbouw en werkwijze
3.2.1
Taak
Het product genereert warmte in gesloten warmwater-ver-
warmingsinstallaties.
6
0010010675
0010010677
0010010679
1
1
2
2
3
3
4
4
3
Bedieningsveld
4
Voormantel
13
12
11
10
9
8
7
6
1
Oliebrander
2
Verbrandingskamer
3
Isolatie
4
Buisslangen
5
Stootplaat
6
Verbrandingsgasverza-
melaar
7
Condensaatafvoer
In de oliebrander wordt de olie via de oliepomp aangezogen.
De olieverstuiver spuit de olie met hoge druk in de verbran-
dingskamer. In de verbrandingskamer vermengt de olie zich
met de buitenlucht uit de verseluchtaansluiting. Twee ont-
stekingselektroden ontsteken het olie-luchtmengsel. De olie
verbrandt.
Bij de verbranding van de olie ontstaat heet rookgas. Het
rookgas wordt door de stootplaat omgeleid en komt uit de
verbrandingskamer in meerdere spiraalbuizen terecht. De
spiraalbuizen lopen spiraalvormig door de ketel. In de ketel
geeft het rookgas zijn warmte aan het CV-water af.
De verbrandingsgassen worden in de verbrandingsgascol-
lector verzameld en naar de verbrandingsgasaansluiting af-
gevoerd.
Bij het overdragen van de warmte van het rookgas aan het
CV-water koelt het rookgas af. Daarbij ontstaat condenswa-
ter. Het condenswater kan via de verbrandingsgascollector
in een externe olieneutralisatie-inrichting afgevoerd worden.
De olieneutralisatie-inrichting neutraliseert het condenswater
vóór het inbrengen in het afvalwatersysteem.
Het CV-water in de ketel heeft een temperatuurgelaagdheid.
In het bovenste gedeelte van de ketel is het CV-water heet,
in het onderste gedeelte van de ketel is het CV-water koud.
Gebruiksaanwijzing icoVIT exclusiv 0020129680_02
M
M
8
CV-retourleiding
9
Boilerretour
10
CV-aanvoerleiding
11
Oliepomp
12
Verbrandingsluchtaan-
sluiting
13
Rookgasaansluiting
1
2
3
4
5
