Het hete CV-water stroomt door de CV-aanvoer in de radi-
atoren of evt. in een boiler. In de radiatoren geeft het CV-
water de warmte af aan de omgeving. Het koude CV-water
stroomt door de CV-retourleiding terug naar de CV-ketel. Als
een boiler aangesloten is, dan stroomt via de boilerretour ex-
tra warm water in de ketel. Daardoor ontstaat een optimale
temperatuurgelaagdheid in de ketel.
3.3

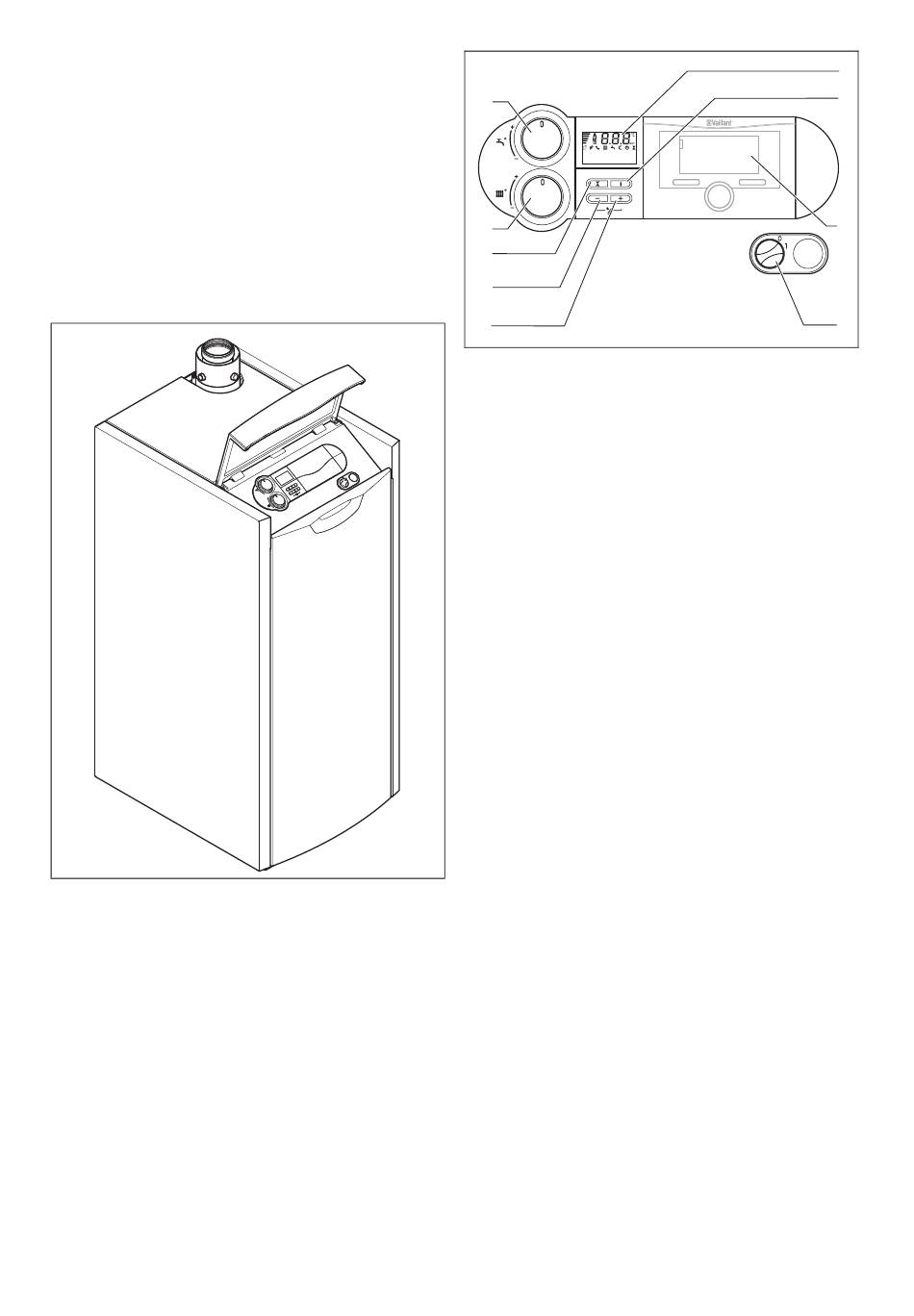

Overzicht bedieningselementen
De bediening van de belangrijkste functies van het product
gebeurt via bedieningselementen van de schakelkast, die
zich onder het deksel bevindt. In de schakelkasten kunnen
ook de inbouwthermostaten uit het accessoireprogramma
ingezet worden.
De bedieningselementen zijn na het openen van het deksel
toegankelijk.
0020129680_02 icoVIT exclusiv Gebruiksaanwijzing
Productbeschrijving 3
9
8
7
6
5
1
Display
2
Toets i
3
Thermostaat (acces-
soire)
4
Hoofdschakelaar
5
Toets +
Het display toont de actuele CV-aanvoertemperatuur, de
installatiedruk van de CV-installatie, de modus of bepaalde
extra informatie.
De toets i dient voor het oproepen van statusinformatie.
De als accessoire verkrijgbare thermostaat regelt de aan-
voertemperatuur afhankelijk van de buitentemperatuur auto-
matisch.
De hoofdschakelaar dient voor het in- en uitschakelen van
het product.
De toets + dient voor het weergeven van de boilertempera-
tuur (als het product met een boilertemperatuursensor uitge-
rust is).
De toets − dient voor het weergeven van de vuldruk van de
CV-installatie.
De toets Reset dient voor het resetten van het product bij
bepaalde storingen.
De draaiknop CV-aanvoertemperatuur dient voor het instel-
len van de CV-aanvoertemperatuur als er geen thermostaat
aangesloten is. Als er een thermostaat aangesloten is, dan
moet de draaiknop CV-aanvoertemperatuur helemaal naar
rechts gedraaid worden.
De draaiknop boilertemperatuur dient voor het instellen van
de boilertemperatuur als een boiler aangesloten is.
Als er een thermostaat aangesloten is, dan moet de draai-
knop helemaal naar rechts gedraaid worden. De thermostaat
bepaalt de boilertemperatuur.
2
3
4
Toets −
6
7
Toets Ontstoring
8
Draaiknop CV-aanvoer-
temperatuur
9
Draaiknop boilertempe-
ratuur
1
7
