Een aangesloten computer gebruiken
3
Controleer of de IEEE1394-aansluiting van de
MOTIF XF is geactiveerd voor MIDI-communicatie.
Druk op de knop [UTILITY] om de modus Utility te activeren
en druk vervolgens op de knop [F5] gevolgd door de knop
[SF2] om de display MIDI op te roepen. Stel de parameter
MIDI In/Out in op 'FW'.
4
Controleer of de IEEE1394-aansluiting van de
MOTIF XF is geactiveerd voor audiocommunicatie.
Voor het verzenden van audiosignalen via de IEEE1394-
aansluiting, stelt u de parameter Output Select van de
MOTIF XF in. Voor het ontvangen van audiosignalen via
de IEEE1394-aansluiting, stelt u de parameters voor de
FW-audioingangspartij van de MOTIF XF in. Zie pagina 59
voor details.
5
Druk op de knop [STORE] als u deze instelling wilt
opslaan.
Wat u kunt doen met de IEEE1394-
aansluiting
U kunt de MOTIF XF integreren met DAW-software op een
computer door de met FW16E-compatibele MOTIF XF
op een computer aan te sluiten. Zie onder voor details.
• Data van meerdere audiokanalen verzenden tussen de
MOTIF XF en de computer (tot 16 kanalen van de MOTIF XF
naar de computer en tot 6 kanalen van de computer naar
de MOTIF XF)
• Gelijktijdig opnemen naar de sequencesoftware (a) van
uw spel op de MOTIF XF en (b) van de uitvoering van de
sequencesoftware die de MOTIF XF gebruikt als MIDI-
toongenerator
• Via de MOTIF XF de audio-uitvoer van de computer en
de audio-uitvoer van de MOTIF XF bewaken
• Cubase gebruiken in combinatie met MOTIF XF en profiteren
van diverse handige functies in het DAW-programma
Raadpleeg de volgende URL voor meer informatie en de
meest recente informatie over de mogelijkheden die het
aansluiten van de MOTIF XF op de computer via een
IEEE1394-kabel biedt:
http://www.yamahasynth.com/
58
MOTIF XF Gebruikershandleiding

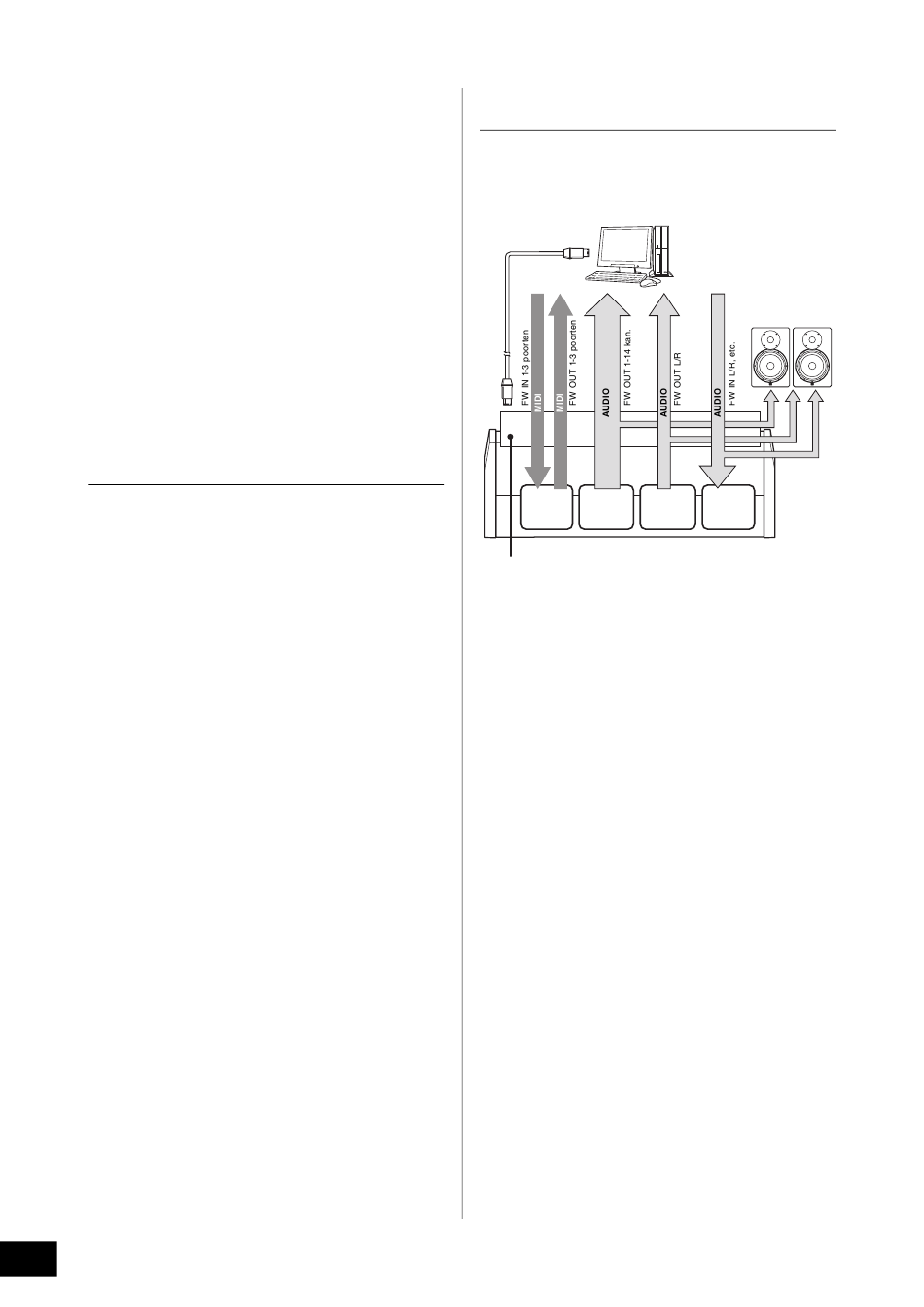

Signaalbaan van audio- en MIDI-data
via een IEEE1394-kabel
De afbeelding hieronder laat de baan van audiosignalen en
MIDI-berichten zien wanneer de MOTIF XF en een computer
via een IEEE1394-kabel zijn verbonden.
IEEE1394-compatibele computer
IEEE1394-kabel
MIDI
FW OUT
FW OUT
(*1)
1-14 (*2)
L/R (*3)
MOTIF XF
IEEE1394-aansluitingen van de FW16E
geïnstalleerd op de MOTIF XF
MIDI-verzending/-ontvangst (*1)
Het is niet nodig een poort op de MOTIF XF in te stellen
omdat de MIDI-poort van de MOTIF XF automatisch wordt
gekozen door de toepassing. Zie pagina 59 voor meer
informatie over de poort die op de computer moet worden
ingesteld.
Verzending van audiosignaal
FW OUT 1 – 14 (*2)
Audiosignalen worden uitgevoerd via FW OUT 1 – 14 als
de parameter Output Select van MOTIF XF is ingesteld op
'FW1&2' – 'FW13&14' of 'FW1' – 'FW14' in een van de
volgende displays.
• [VOICE] (als een drumvoice is geselecteerd) → [EDIT]
→ toets selecteren → [F1] Oscillator
• [VOICE] → [UTILITY] → [F4] VoiceAudio → [SF1] Output
• [PERFORM] → [EDIT] → [COMMON EDIT] → [F4] Audio In
→ [SF1] Output
• [PERFORM] → [EDIT] → Part selecteren → [F1] Voice
→ [SF2] Output
• [SONG]/[PATTERN] → [MIXING] → [EDIT]
→ [COMMON EDIT] → [F4] Audio In → [SF1] Output
• [SONG]/[PATTERN] → [MIXING] → [EDIT] → Part selecteren
→ [F1] Voice → [SF2] Output
OUTPUT L/R (*3)
Het audiosignaal wordt zowel via het OUTPUT L/R- als het
FW OUT L/R-kanaal uitgevoerd als de parameter Output
Select zoals hierboven beschreven is ingesteld op 'L&R'.
Luidsprekers met
eigen voeding
(bijv. HS80M)
FW IN
(*4)
