Aansluiten op een computer en MIDI-apparaat
Signaalbaan van audio- en MIDI-data via een
IEEE1394-kabel

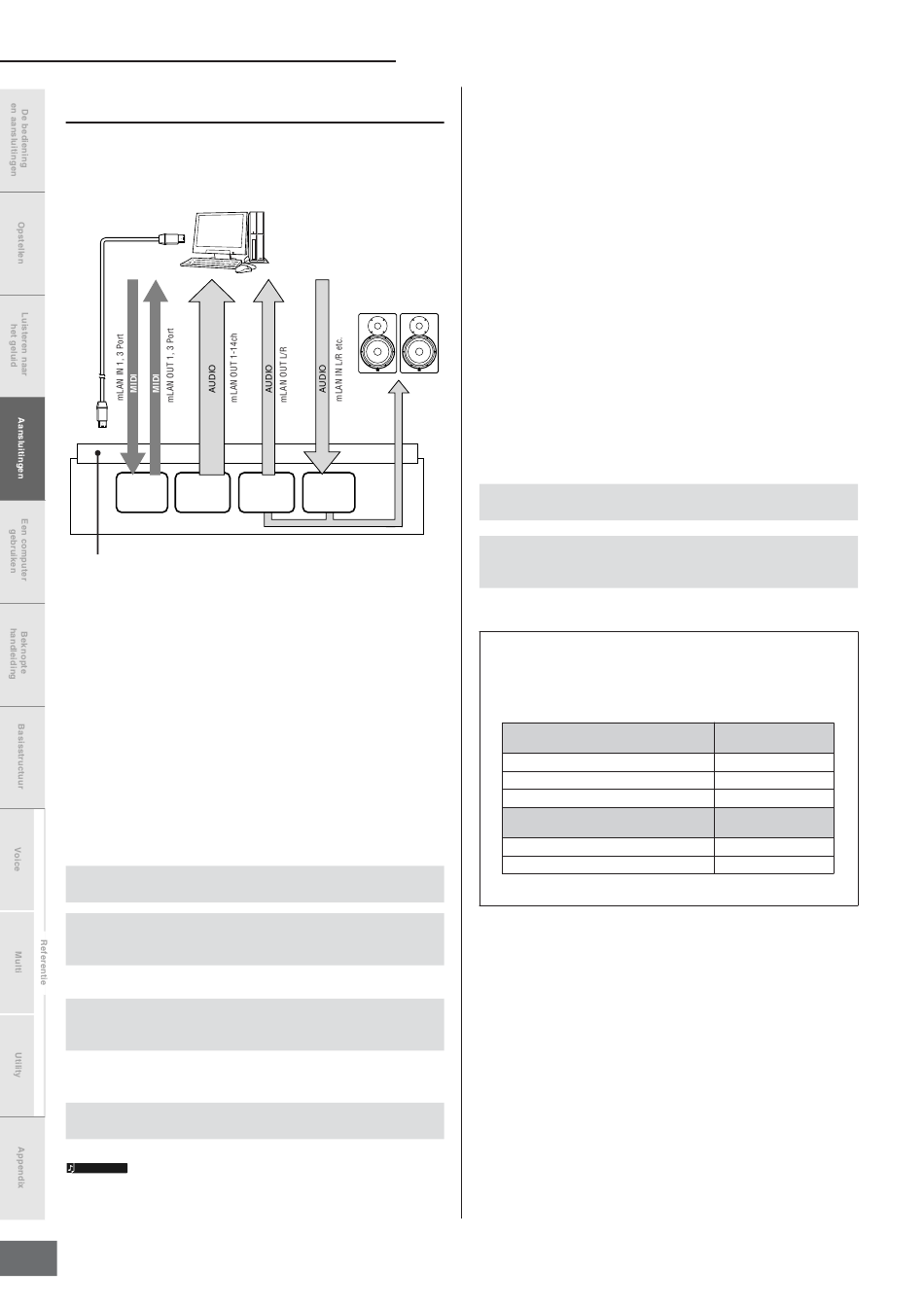

De illustratie hieronder toont de baan van audiosignalen en
MIDI-boodschappen als de MOTIF-RACK XS via een IEEE1394-
kabel met een computer verbonden is.
IEEE1394-compatibele computer
IEEE1394-kabel
mLAN OUT
MIDI
1-14
(*1)
(*2)
mLAN-aansluiting van de mLAN16E2
MIDI-verzending/-ontvangst (*1)
Het is niet nodig de poort op de MOTIF-RACK XS in te stellen,
aangezien de MIDI-poort van de MOTIF-RACK XS automatisch
vastligt overeenkomstig de toepassing. Informatie over welke
poort op uw computer moet worden geselecteerd, vindt u in de
sectie "MIDI-kanalen en MIDI-poorten" op pagina 18.
Audiosignaalverzending
■ mLAN OUT 1 – 14 (*2)
Er worden audiosignalen uitgevoerd via mLAN OUT 1 – 14 als
de parameter 'Output Select' van de MOTIF-RACK XS is inge-
steld op 'm1&2' – 'm13&14' of 'm1' – 'm14' in een van de vol-
gende displays.
De uitvoerbestemming van het audio-invoersignaal van de mLAN-
aansluiting
→
→
[VOICE]
[UTILITY]
Selecteer 'Voice mLAN' in het venster Utility
→
Select, druk op [ENTER]
→
→
[MULTI]
[EDIT]
Selecteer 'Common' in de display Edit Select, druk
→
op [ENTER]
Selecteer 'mLAN In' in de display Common Edit Select,
→
druk op [ENTER]
'Output Select' (pagina 92)
De uitvoerbestemming van de audiosignalen van elke multi
→
→
[MULTI]
[EDIT]
Selecteer de gewenste part (1 – 16) in de display
Edit Select, druk op [ENTER]
Part Edit Select, druk op [ENTER]
De uitvoerbestemming van audiosignalen van elke toets van de
drumvoice
Selecteer Drum Key in de Voice-modus op MOTIF-RACK XS Editor
'Output Select' in OSC (Oscillator) of Drum Key Edit (pagina 85)
OPMERKING
Het audiosignaal van een normale voice in de Voice-modus wordt
altijd uitgevoerd via zowel de mLAN OUT L/R- aansluiting als de
OUTPUT L/MONO, R-aansluitingen. Het signaal kan niet worden
uitgevoerd via mLAN OUT 1 – 14.
20
MOTIF-RACK XS-gebruikershandleiding
Versterkte luid-
sprekers (zoals de
HS80M)
mLAN
mLAN IN
OUT L/R
(*4)
(*3)
MOTIF-RACK XS
'Output Select' (pagina 102)
→
Selecteer 'Play Mode' in de display
→
'Output Select' (pagina 95)
■ mLAN OUT L/R (*3)
Het audiosignaal wordt zowel via de OUTPUT L/MONO, R-aanslui-
tingen als via de mLAN OUT L/R-aansluiting uitgevoerd als de links
beschreven parameter 'Output Select' (mLAN OUT 1 –14) is inge-
steld op 'L&R'.
Audiosignaalontvangst (*4)
Als mLan-audio-ingangskanaal van de MOTIF-RACK XS zijn
zowel de mLAN IN Main Out Monitor L/R en de mLAN IN Assig-
nable Out Monitor L/R als de mLAN IN L/R beschikbaar. Deze
kanalen kunnen worden gebruikt voor afluistering van het geluid
bij gebruik van de DAW-software op de computer. Het via de
mLAN IN Main Out Monitor L/R ontvangen audiosignaal wordt
uitgevoerd via de OUTPUT L/R-aansluitingen terwijl het via de
mLAN IN Assignable Out Monitor L/R ontvangen audiosignaal
wordt uitgevoerd via de ASSIGNABLE OUTPUT L/R-aansluitin-
gen. De instelling van het audio-uitgangskanaal op de computer
bepaalt welk kanaal wordt gebruikt. Net als bij audiosignalen die
via de mLANaansluiting worden ontvangen, kunnen parameters
zoals volume en uitgangskanaal worden toegepast op de
mLAN-audio-invoerpart van de MOTIF-RACK XS. De display
van deze parameterinstellingen verschilt, afhankelijk van de
modus, zoals hieronder vermeld.
→
[VOICE]
[UTILITY]
Select, druk op [ENTER]
→
→
[MULTI]
[EDIT]
Selecteer 'Common' in de display Edit Select, druk
→
op [ENTER]
Selecteer 'mLAN In' in de display Common Edit Select,
→
druk op [ENTER]
mLAN In-display (pagina 91)
Audiokanalen van de MOTIF-RACK XS en de computer
Als u de MOTIF-RACK XS via een IEEE1394-kabel op een computer
aansluit, stel het audiokanaal van de computer dan in volgens de
onderstaande tabel.
Ingangskanaal van
de MOTIF-RACK XS
mLAN IN Main Out Monitor L, R
mLAN IN L, R
mLAN IN Assignable Out Monitor L, R
Uitgangskanaal van
de MOTIF-RACK XS
mLAN OUT L, R (L&R)
mLAN OUT 1 – 14 (m1 – m14)
→
→
Selecteer 'Voice mLAN' in het venster Utility
→
Voice mLAN-display (pagina 102)
Uitgangskanaal van
de computer
1, 2
3, 4
5, 6
Ingangskanaal van
de computer
1, 2
3 – 16
