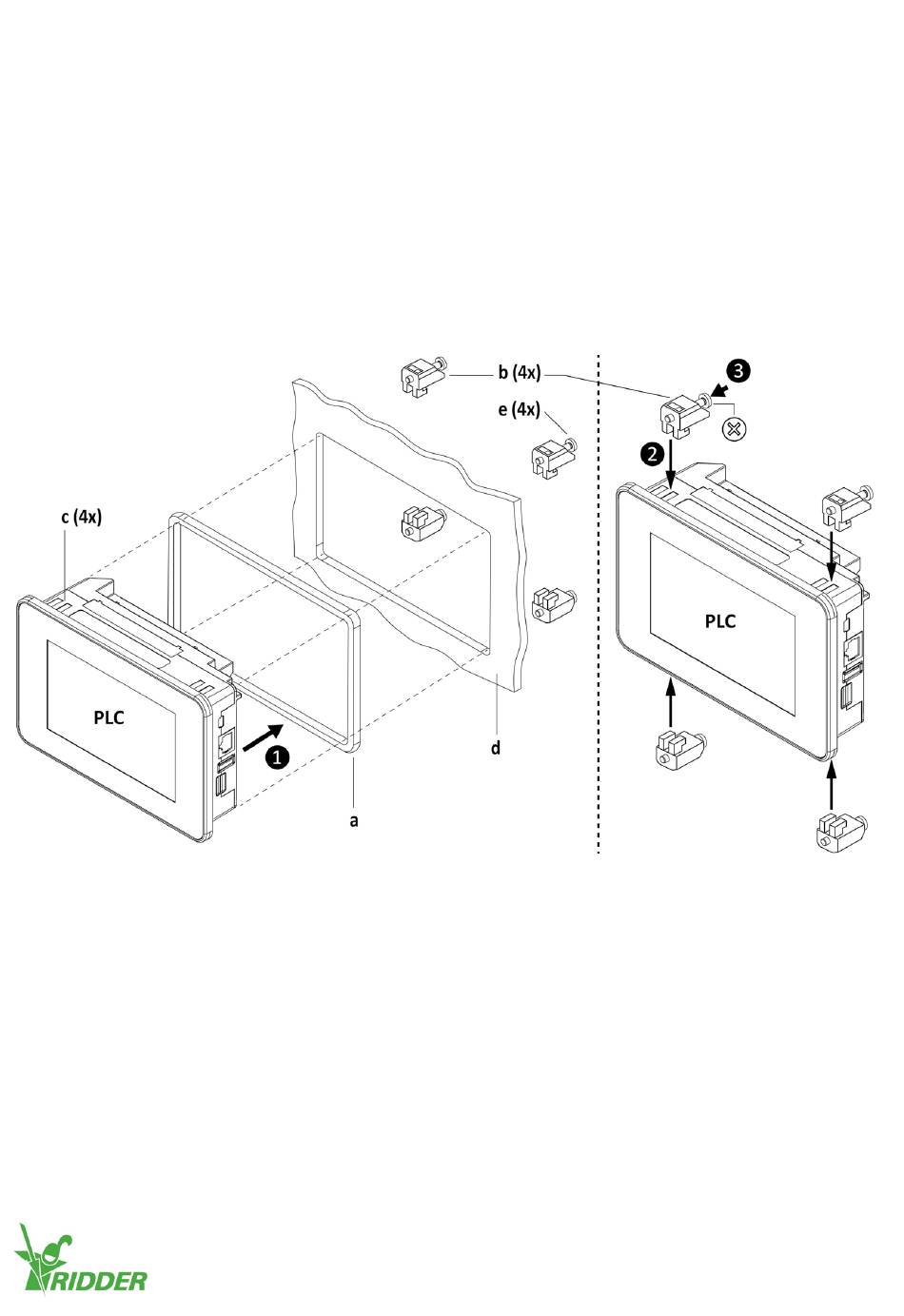

Voer de volgende stappen uit voor de montage van de componenten (PLC, I/O-M's, EEU/EBU). Zie
de volgende afbeeldingen.
PLC besturing en Basisunit
❶ Plaats de PLC besturing (met de basisunit) in de uitsnede van de montagesteun 426911 (d)
of het alternatief (d). Zorg dat de pakking (a) in de juiste positie is zoals weergegeven in de
afbeelding.
❷ Plaats de vier montagesteunen (b) in de sleuven (c) en tegen de montagesteun (d) of het
alternatief (d).
❸ Draai de schroeven (e) van de vier montagesteunen (b) vast tegen de montagesteun (d) of
het alternatief (d). Zorg dat de vier montagesteunen (b) in contact blijven met (de sleuven
van) de PLC besturing wanneer de schroeven (e) worden aangedraaid. Het noodzakelijke
aandraaimoment is 0,5 Nm.
❶❷❸❹❺
Ridder Drive Systems B.V.
T +31 (0)341 416 854 - F +31 (0)341 416 611 - I ridder.com
22
0,5 Nm (4x)
