5.5 OPTIONEEL - Foutcontacten [SynCore RW Unit]
De PLC controller heeft een ingang voor foutcontacten. De besturingsprints (A2) van de SynCore
RW eenheden hebben een uitgang voor een foutcontact (X5) welke opent op het moment dat een
willekeurige fout voorkomt. Deze foutcontacten kunnen worden aangesloten op de ingang 30 (I23)
van connector X19 en op de 24VDC voeding. Zorg dat de gemeenschappelijke aansluiting 16 (CM2)
wordt aangesloten op de 0V-aansluiting van de voeding. Het maximale aantal van uitgangen is zes

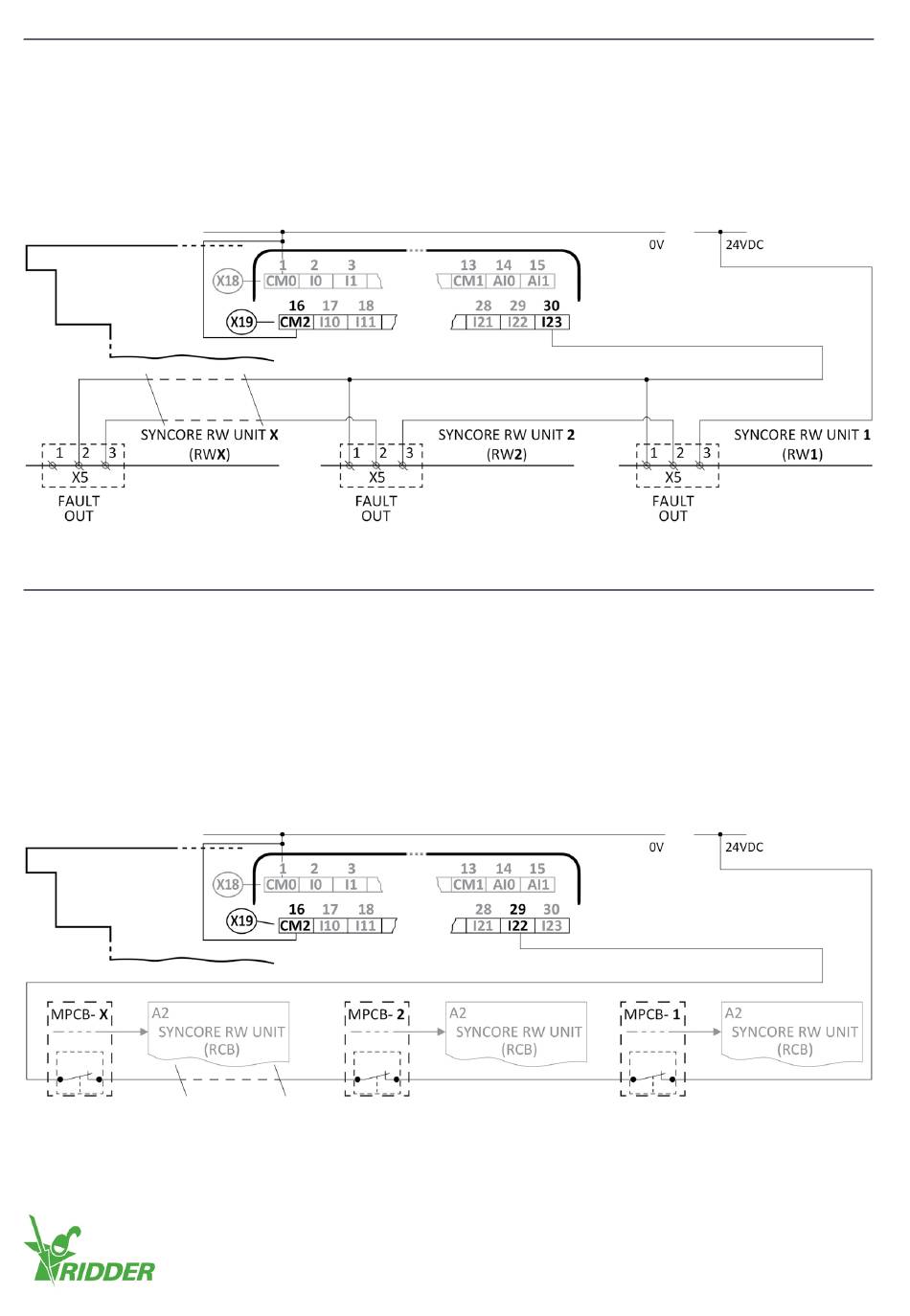

(RWX). Zie de volgende afbeelding.
PLC besturing
Besturingsprint A2
5.6 OPTIONEEL - Foutcontacten [MPCB]
De PLC besturing heeft een ingang voor foutcontacten om (de thermische beveiligingen van) MPCB's
aan te sluiten (indien van toepassing).
Deze (thermische beveiligingen) kunnen worden aangesloten op de ingang 29 (I22) van connector
X19 en op de 24VDC voeding. Zorg dat de gemeenschappelijke aansluiting 16 (CM2) wordt
aangesloten op de 0V-aansluiting van de voeding.
Om fouten sneller te vinden is het aanbevolen om (de thermische beveiligingen van) alle MPCB's
aan te sluiten. Het aantal MPCB's moet overeenkomen met aantal motoren van de configuratie
(MPCB- X = MPCB- 3–6). Zie de volgende afbeelding.
PLC besturing
Besturingsprint A2
