Radioschakelbord
Dell™ Latitude™ E4200 Onderhoudshandleiding
Het radioschakelbord verwijderen
Het radioschakelbord terugplaatsen
Het RSB (radio switch board - radioschakelbord) fungeert als hub voor meerdere antenne-/kabelaansluitingen. Eén component van deze hun is een speciaal
ontworpen kabel die fungeert als relay van de RSB naar de WLAN-kaart (wireless local area network-kaart).
WAARSCHUWING:
Lees de veiligheidsinstructies die bij de computer zijn geleverd alvorens u werkzaamheden binnen in de computer uitvoert.
Raadpleeg voor meer informatie over beste praktijken op het gebied van veiligheid onze website www.dell.com/regulatory_compliance over de
naleving van wet- en regelgeving.
N.B.
Het radioschakelbord is optioneel en is wellicht niet in uw computer ingebouwd.
Het radioschakelbord verwijderen
1. Volg de procedures in
Voordat u aan de computer gaat
2. Verwijder het servicepaneel (zie
3. Verwijder de WLAN-/WiMax-kaart (zie
4. Maak de kabels van het radioschakelbord los.
Maak de twee kabels (grijs en zwart) van de Latitude ON™-kaart los, evenals de twee antennekabels (grijs en zwart).
5. Koppel de stroomkabel los van het radioschakelbord.
6. Verwijder de twee M2 x 3 mm-schroeven.
7. Til de voorste rand van het radioschakelbord op en in de richting van de voorkant van de computer om het bord uit het chassis te nemen.

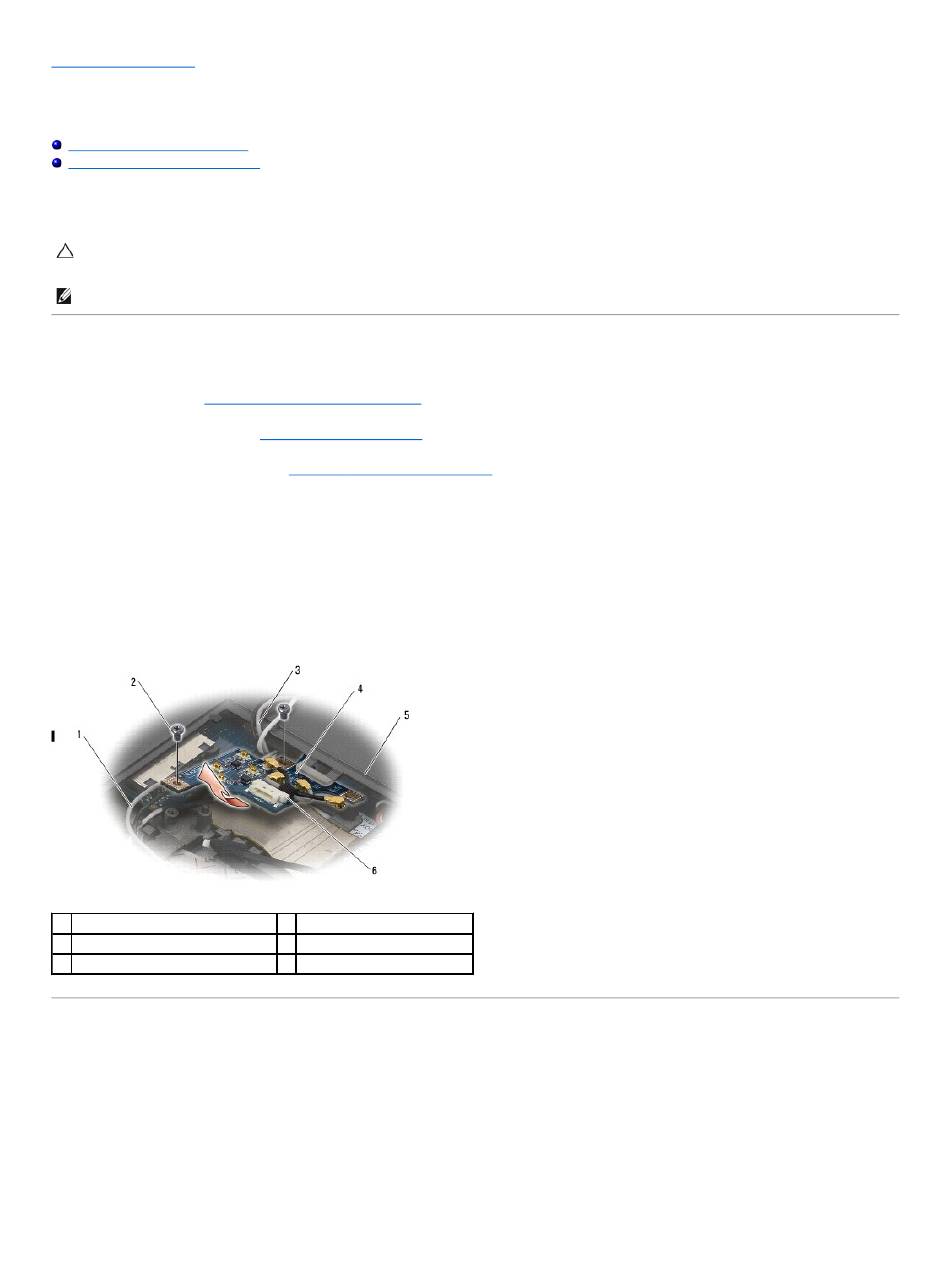

1
kabels Latitude ON-kaart (2)
3
antennekabels (2)
5
computerchassis
Het radioschakelbord terugplaatsen
1. Controleer, als in uw computer geen WWAN-kaart is geïnstalleerd, of de WWAN-kabels naar behoren in de kabelhouders van het chassis zijn geleid.
2. Laats de achterste rand van het radioschakelbord in de richting van de achterkant van de computer in het chassis zakken. Controleer of zich onder het
radioschakelbord geen andere kabels dan de WWAN-kabels bevinden als u de kaart op zijn plaats laat zakken.
3. Draai de twee M2 x 3 mm-schroeven vast.
4. Sluit de kabels aan op het radioschakelbord.
Sluit de antennekabels aan op de connectoren links achter op de kaart: de grijze kabel op de connector gemarkeerd met "G" en de zwarte kabel op de
werken.
Het servicepaneel
verwijderen).
De WLAN- of WiMax-kaart
verwijderen).
2
schroeven (2)
4
radioschakelbord
6
voedingskabelconnector
