Solid-state-station
Dell™ Latitude™ E4200 Onderhoudshandleiding
Het solid-state-station verwijderen
Het solid-state-station terugplaatsen
N.B.
Dell garandeert geen compatibiliteit met, en biedt geen ondersteuning voor vaste schijven die niet van Dell afkomstig zijn.
Het solid-state-station verwijderen
WAARSCHUWING:
Lees de veiligheidsinstructies die bij de computer zijn geleverd alvorens u werkzaamheden binnen in de computer uitvoert.
Raadpleeg voor meer informatie over beste praktijken op het gebied van veiligheid onze website www.dell.com/regulatory_compliance over de
naleving van wet- en regelgeving.
1. Volg de procedures in
Voordat u aan de computer gaat
2. Verwijder het servicepaneel (zie
3. Verwijder de twee M2 x 3 mm-schroeven waarmee het station is bevestigd.
4. Til het station vrij van de geleidingspennen en til het onder een hoek naar het midden van de computer uit het chassis.
5. Koppel de SSD-kabel los van het moederbord door de connectorontgrendeling voorzichtig omhoog te trekken.
6. Schuif de kabel en de connector voorzichtig van het einde van het solid-state-station. Oefen voorzichtig druk uit op de connector, niet op de kabel.

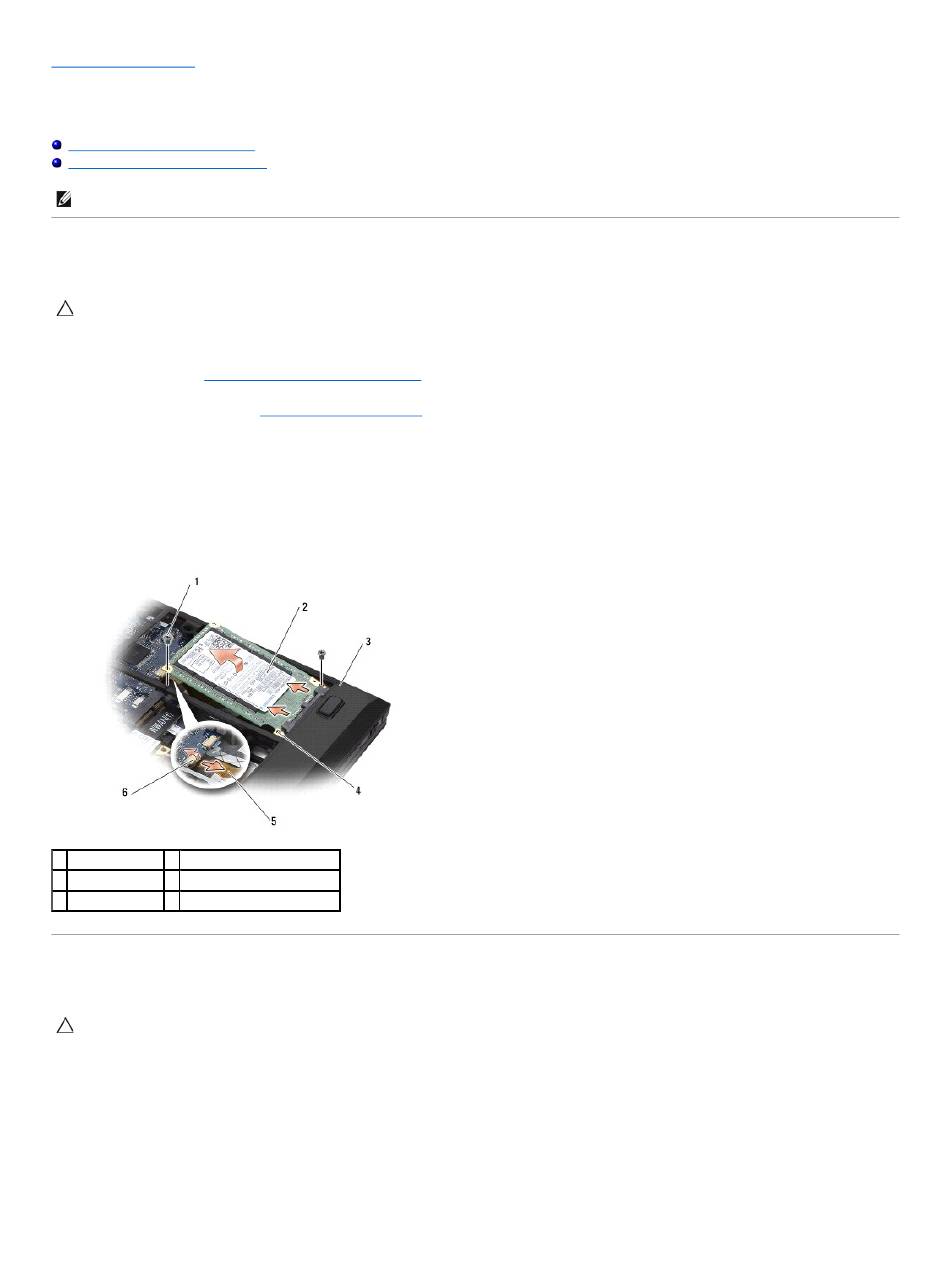

1 schroeven (2)
2 solid-state-station
3 computerchassis 4 geleidingspennen (2)
5 SSD-kabel
6 SSD-connectorontgrendeling
Het solid-state-station terugplaatsen
WAARSCHUWING:
Lees de veiligheidsinstructies die bij de computer zijn geleverd alvorens u werkzaamheden binnen in de computer uitvoert.
Raadpleeg voor meer informatie over beste praktijken op het gebied van veiligheid onze website www.dell.com/regulatory_compliance over de
naleving van wet- en regelgeving.
1. Houd het station vast met het label omhoog.
2. Sluit de SSD-kabel aan op het solid-state-station. Lijn de connector zorgvuldig uit met het vervangende solid-state-station en druk de connector
voorzichtig op het station.
3. Bevestig de SSD-kabel voorzichtig op het moederbord met behulp van de connectorontgrendeling.
4. Laat het station onder een hoek naar de buitenrand van de computer in het chassis zakken op de geleidingspennen.
werken.
Het servicepaneel
verwijderen).
