Aansluiting van een optionele redundantiemo-
dule (KFB-R)
Aan de apparaten kan optioneel een redundatie-
module (KFB-R) worden aangesloten.
Voer de aansluiting op volgende wijze uit:
1.
Open het aanzuigrooster (zie Afb. 39).
2.
Maak de schroef van de printplaatbehuizing
los (zie Afb. 40) en demonteer de printplaat-
behuizing.
3.
Ontkoppel het deksel van de printplaatbehui-
zing van de basisplaat en open de printplaat-
behuizing.
4.
Leid de verbindingskabel door de achterste
opening in de apparaatbehuizing.
5.
Klem de geplaatste verbindingskabel op de
overeenkomstige schroefklemmen op de
multifunctionele printplaat (zie Afb. 49).
6.
Bouw het apparaat in omgekeerde volgorde
weer samen.
Meer informatie over de aansluiting van de redun-
dantiemodule (KFB-R) kan vanuit de overeenkom-
stige bedieningshandleiding worden gehaald.
CN46
1 2 3

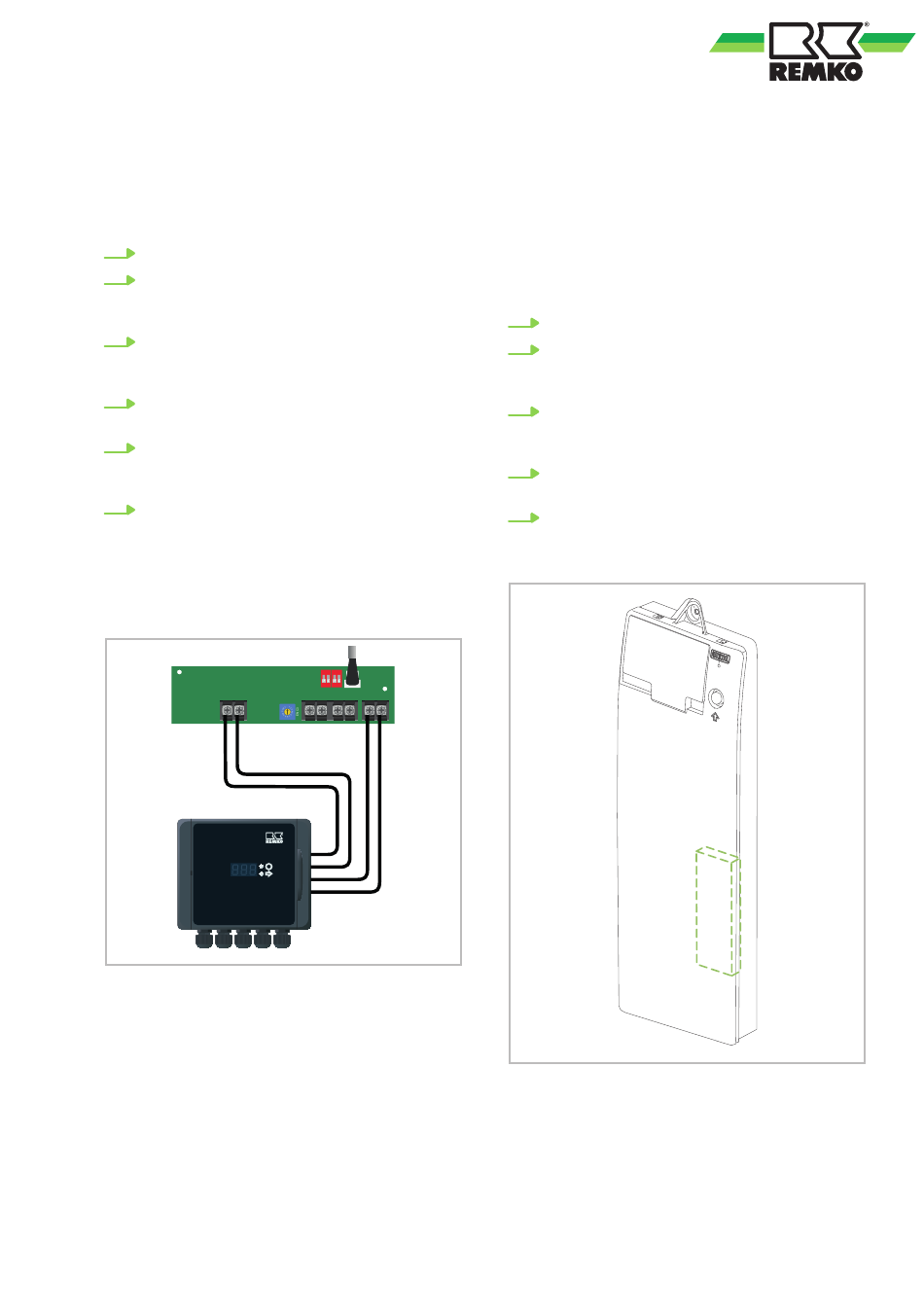

Afb. 49: Aansluiting KFB-R
1: Verbindingsleiding extern Aan / Uit
2: Verbindingsleiding alarm
ON F1 ON F2
ON
ON
1 2
1 2
X
Y
E
0
CN42
CN41
CN45
Inbouw van een optionele Wi-Fi-stick
De apparaten zijn standaard uitgerust met een
interface voor een Wi-Fi-stick, die zich in de print-
plaatbehuizing aan de rechter apparaatzijde
bevindt. De Wi-Fi-stick kan eenvoudig in de uitspa-
ring worden geplaatst en in de USB-interface
worden gestoken.
De installatie van de Wi-Fi-stick kan als volgt
worden uitgevoerd:
1.
Open het aanzuigrooster (zie Afb. 39).
2.
Maak de schroef van de printplaatbehuizing
los (zie Afb. 40) en demonteer de printplaat-
behuizing.
3.
Ontkoppel het deksel van de printplaatbehui-
zing van de basisplaat en open de printplaat-
behuizing.
4.
Steek de Wi-Fi-stick in de aanwezige USB-
interface (zie ) en voer de configuratie uit.
5.
Bouw het apparaat in omgekeerde volgorde
weer samen.
Afb. 50: Inbouwpositie van de Wi-Fi-stick
