Klembeugel bij daken met gegolfde dakpannen
monteren
B Overeenkomstig de vastgelegde afstanden (
bied van de spanten 2-3 dakpannen uit een rij verwijderen.
Positionering van de klembeugel:
– De klembeugel moet in het midden van de daaronder liggende dak-
pan liggen.
– De klembeugel moet direct boven de daaronder liggende dakpan
uitsteken, maar deze mag de pan niet aanraken.
B Markeer de positie van de klembeugel op het dak.
1
3

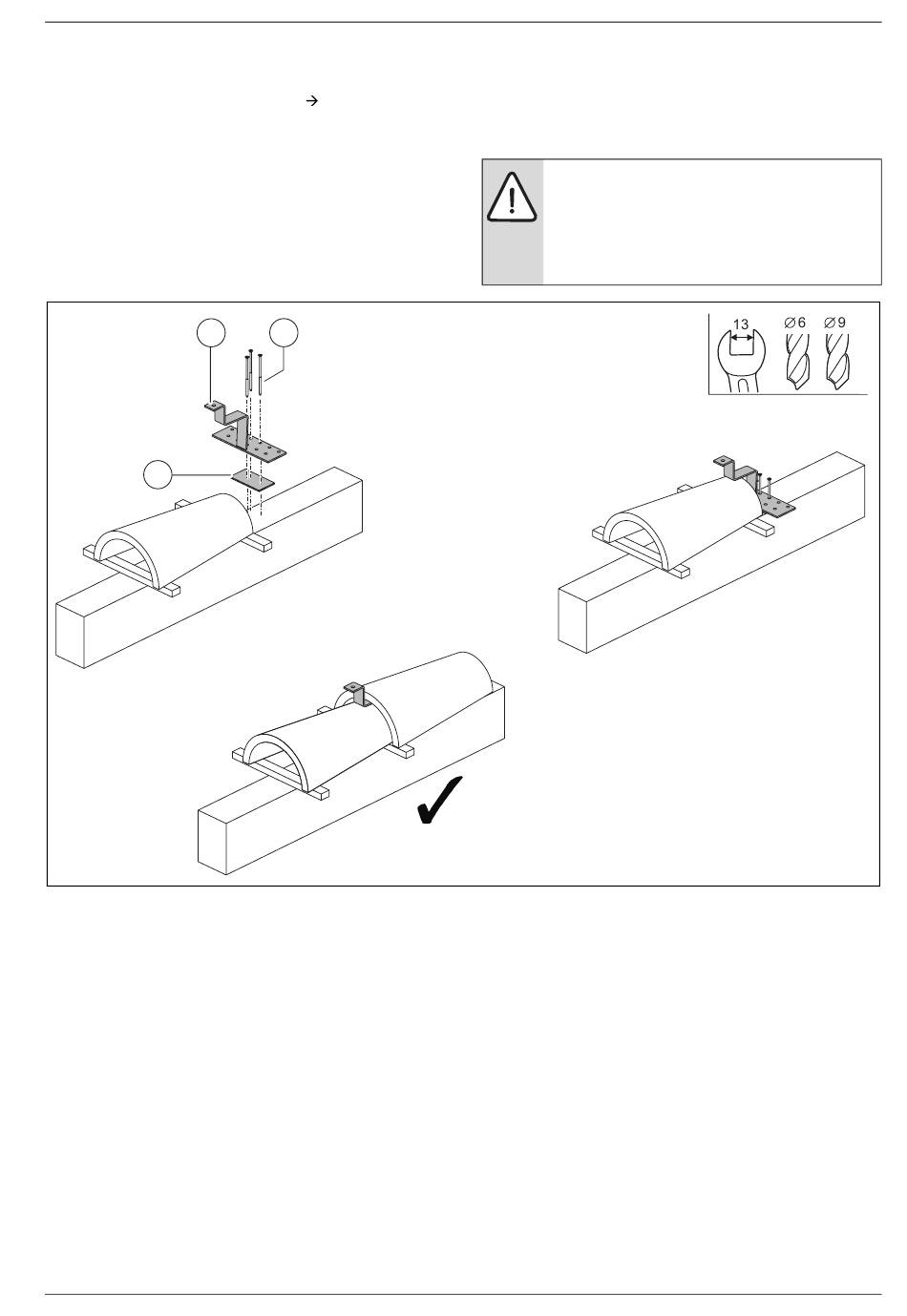

Afb. 23 Klembeugel bij dak met gegolfde dakpannen
[1]
Klembeugel
[2]
Schroeven 8 x 120 mm
[3]
Houten onderlegstuk 100 x 150 x 8 mm
Vacuümbuiscollector VK140-1, VK280-1 – 6 720 802 100 (2012/02)
pagina 10) in het ge-
2
B Gebruik indien nodig de meegeleverde houten onderlegstukken [3]
om de hoogte te compenseren (9 mm voorboren).
B Klembeugel [1] met 3 schroeven 8 x 120 mm [2] op de spanten
schroeven. Gebruik een sleutel SW13.
B Pan weer plaatsen.
OPMERKING: Het dak is niet dicht voor stuifsneeuw in
het gebied van de klembeugel.
B Wanneer er een grotere spleet overblijft tussen de bo-
venste en onderste dakpan, dan moet deze spleet met
UV-bestendige afdichtingsband worden afgesloten
(geen toebehoren).
Montage van de klembeugels
6720646203-12.1ST
13
