Hydraulische aansluiting
Met de nieuwe verbindingsstoppen worden de beide collectorframes
exact bij elkaar gehouden.
1. Originele stoppen uit het profiel van het collectorframe verwijderen.
2. Nieuwe verbindingsstoppen in de profielen steken
3. Metalen pen met hamer in de stoppen slaan.
1.
6720646203-42.1ST

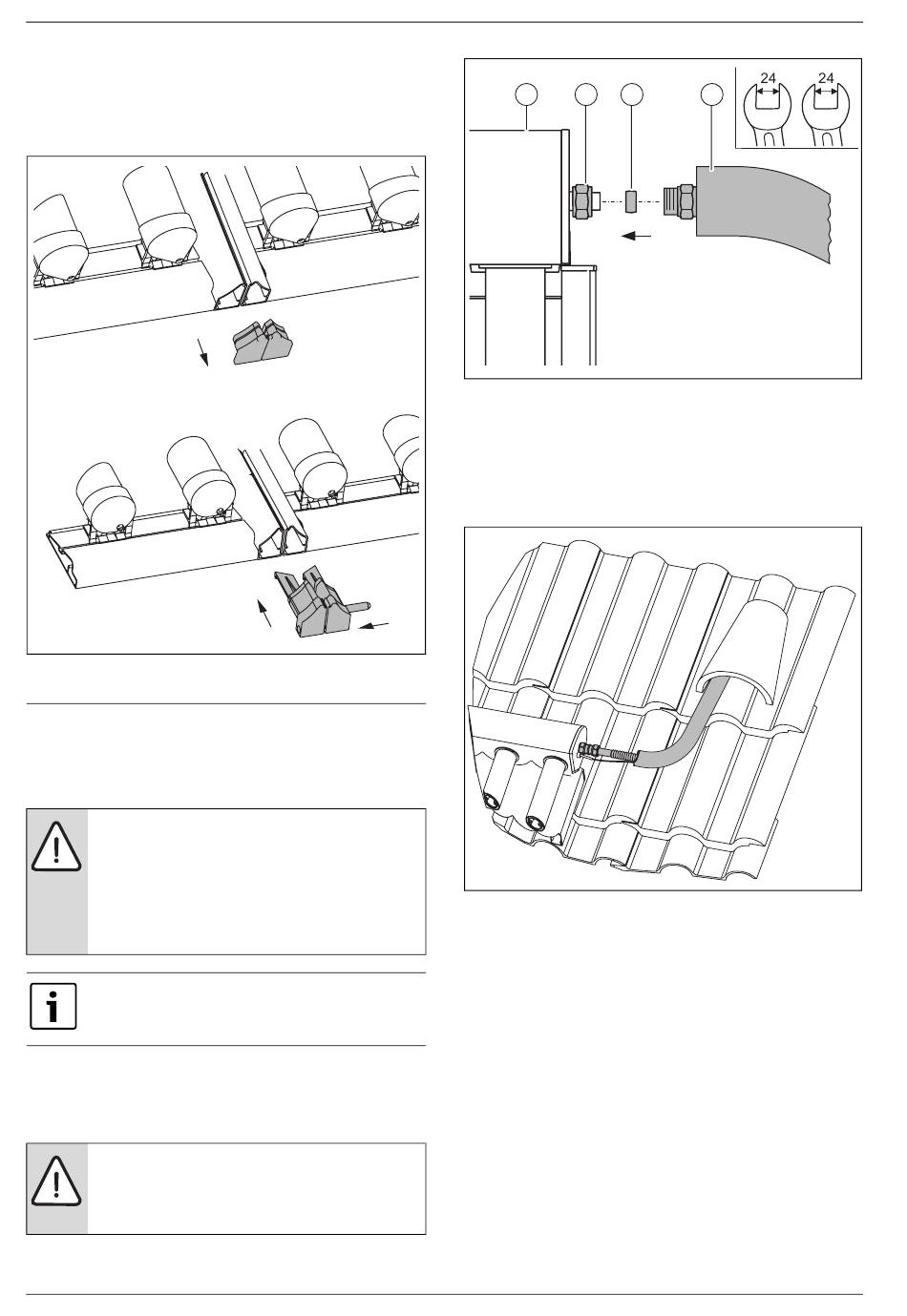

Afb. 35 Collector onder: stoppen vervangen
9
Hydraulische aansluiting
Informatie over het installeren van de leidingen tussen de componenten
(collectoren, zonnestation, zonneboiler) vindt u in de handleiding "zon-
nestation".
OPMERKING: Het dak is niet dicht door onvoldoende af-
dekking in de omgeving van de dakdoorvoer.
B Voor het installeren van de aansluitleidingen onder
het dak een standaard doorvoerpan of antennedoor-
voer gebruiken.
B Indien nodig een installateur inschakelen, die de lei-
dingen onder het dak installeert.
Trek de sensorkabel samen met de aanvoerleiding door
het dak.
Leidingen aansluiten
De hydraulische aansluitingen op de leidingen onder het dak worden uit-
gevoerd met een 1 m lange flexibele aansluitbuis. Deze kunnen max. 90°
worden gebogen.
OPMERKING: Schade aan de collector door verdraaide
interne buizen
B Met sleutel SW24 de aansluitbuis [4] vasthouden.
B Met 2e sleutel SW24 de moeren [2] aantrekken.
20
3.
2.
1
2
3
Afb. 36 Koppeling aansluitbuis en collector
[1]
Collector
[2]
Wartelmoer (al gemonteerd)
[3]
Klemring (al gemonteerd)
[4]
Aansluitbuis (al geïsoleerd)
B Leiding onder het dak op de klemringkoppeling 18 mm van de aan-
sluitbuis aansluiten (sleutel SW30 gebruiken).
6720646203-20.1ST
Afb. 37 Gemonteerde aansluitbuis en doorvoer door het dak
Vacuümbuiscollector VK140-1, VK280-1 – 6 720 802 100 (2012/02)
