Algemene informatie

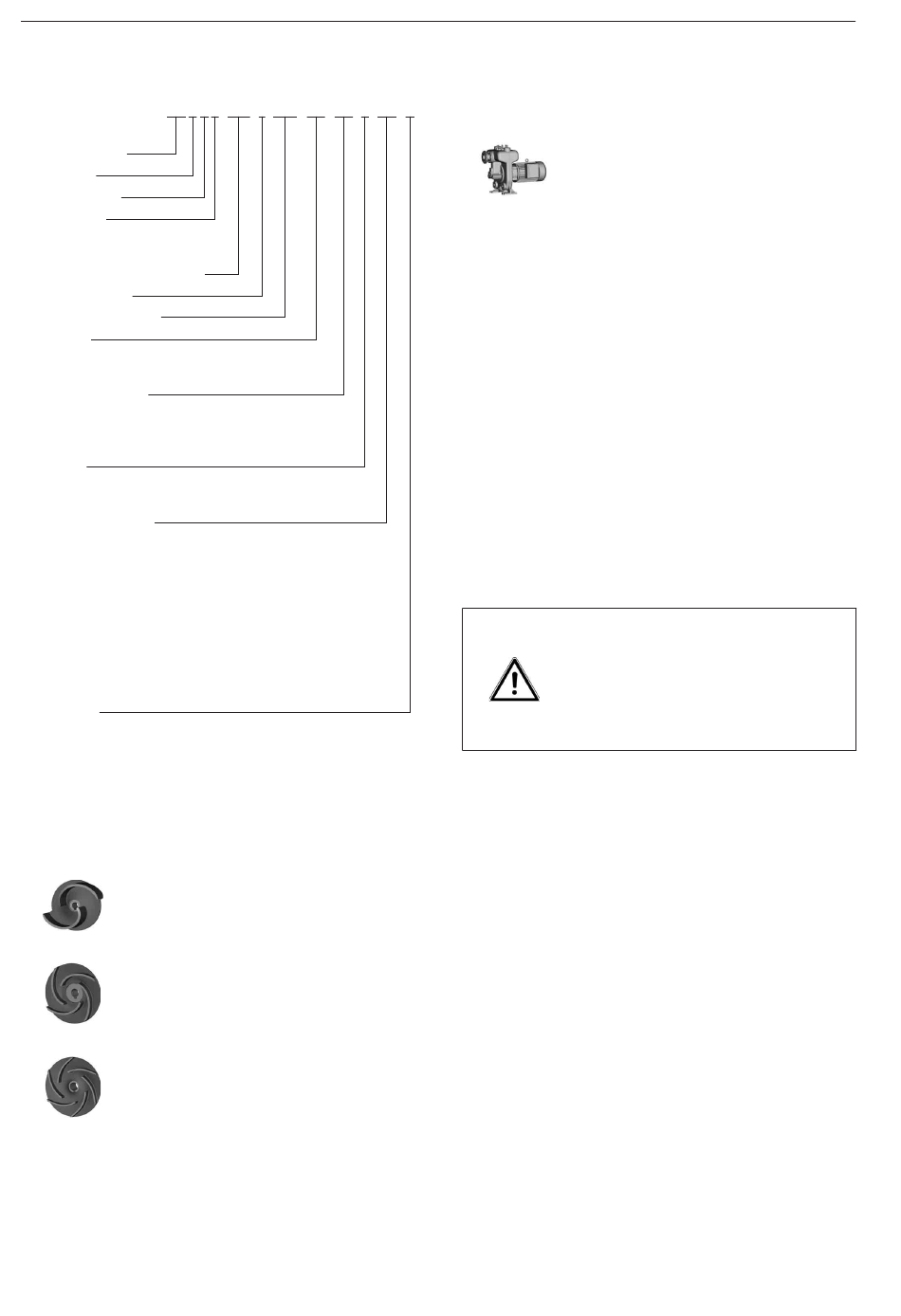

Voorbeeld (DN 80-150):
SAQRH/100-2-210-GD-EX-H-W1-S
Pompuitvoering
Waaiertype
Serie UNIVERS
Pompvariant
H
= middel
= groot
Nominale diameter DN [mm]
Aantal schoepen
Waaierdiameter [mm]
Afdichting
= enkelvoudige mechanical seal
GD
= dubbele mechanical seal
toegestaan gebruik
= Standaard
EX
= Explosiebeveiliging
(niet bij uitvoering "DW")

Installatie

= installatie met voet (Standaard)
H
= installatie met rail
Grondstofuitvoering
W0
= gemengde grondstoffen
W1
= alle gegoten delen van EN-GJL-250
W2
= alle gegoten delen behalve waaier
van EN-GJL-250, waaier van
CuSn10-C
W3
= alle gegoten delen van CuSn10-C
W4
= alle gegoten delen van 1.4408
W5
= alle gegoten delen van
EN-GJS-400-15
W6
= alle gegoten delen van 1.4439
Constructie
= Standaard
S
= Speciale constructie
DW
= zonder kookkolf

1.4.2 Waaiers

Gebruikt worden open meerkanaals waaiers
voor licht vervuilde en media zonder vezel-
stoffen of gas- en luchtinsluitingen. Vanaf
DN 50 zijn de waaiers uitgerust met een
automatische vezelsnij-inrichting.
10
1.4.3 Installatie
De pompen worden in horizontale opstelling geleverd.
Horizontale installatie van de pomp

1.4.4 Asafdichting

De asafdichting aan pompzijde geschiedt bij alle types via
een onderhoudsvrije, niet van draairichting afhankelijke
mechanical seal uit slijtvast siliciumcarbide (SiC).
Bij uitvoering GD (vanaf DN 80 en optioneel voor DN 50-16...)
dicht aan pompzijde een mechanical seal van siliciumcarbide
(SiC) en aan aandrijfzijde van kool/chroom-molybdeenstaal
af. Voor de smering en koeling van de mechanical seals is
de tussenbehuizing met glijolie gevuld. Deze olievoorlaag
maakt zelfs kortstondig drooglopen mogelijk. Een afdich-
tingsbewaking van de tussenbehuizing kan optioneel worden
uitgevoerd met een afdichtingselektrode.
Bij DN 25 tot DN 50-13... en uitvoering DW (zonder olievoor-
laag) zijn de motoren aan de pompzijde uitgerust met een
speciale afdichting tegen spatwater.
Wees voorzichtig!
Droogloop van de pomp vernietigt de
mechanical seal!
Zorg voor voldoende koeling en sme-
ring van de glijoppervlakken.
