Demontage / montage
Let bij het vastdrukken van de drukgevoelige tegenring
- op een gelijkmatige drukverdeling,
- op het gebruik van een geschikte zuivere doorn met een
zachte steun en
- controleer of er zich geen vreemde delen op het glijop-
pervlak bevinden.
Belangrijk!
- Asoppervlakte altijd ontvetten!
- De voorspanning van de veer wordt door inbouw van de
waaier bereikt.

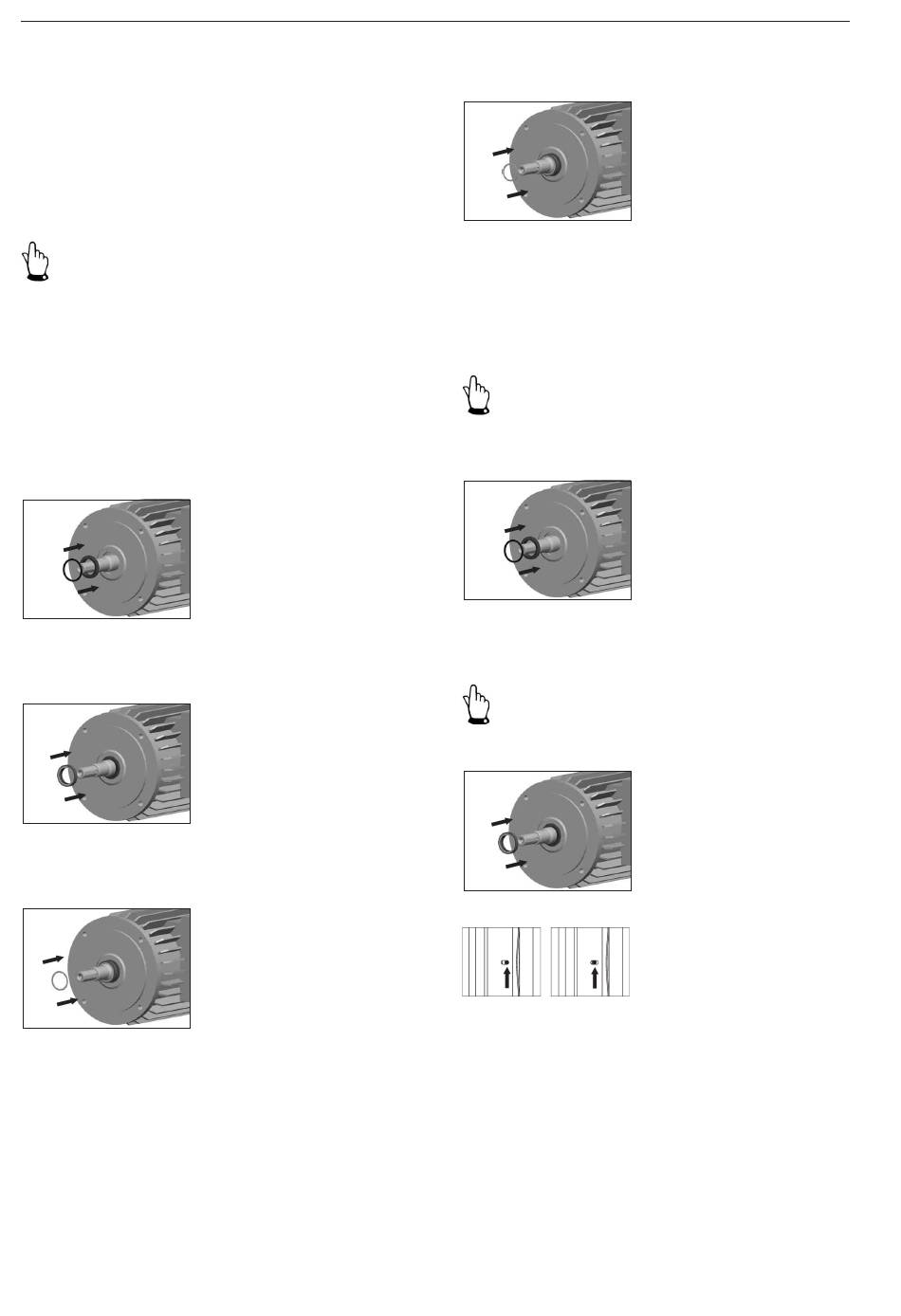

Mechanical seal met borgringring inbouwen
(1.1.1-1.1.4)
1.1.1
1.1.2
1.1.3
44
Tegenring met O-ring of veer-
eenheid van de mechanical
seal (433.2) met de hand in
het lagerhuis van de motor
voor close coupling (802)
drukken.
Glijringeenheid met gladde
gepolijste vlak voorzichtig
over de asaanslag tot aan de
tegenring schuiven.
Afstandsschijf (551.2) op mo-
toras (819) schuiven (indien
aanwezig).
1.1.4
Mechanical seal met borgbouten
(1.2.1-1.2.3)
1.2.1
Belangrijk!
Voor eenvoudige montage O-ringen met bijgevoegd vet
smeren.
1.2.2
Belangrijk!
Rechte hoektolerantie van 0,1 mm aanhouden!
voor
na
Borgring (932.2) met mon-
tagetang in groef van de
motoras (819) klemmen.
⇒ 2.
Tegenring met O-ring van
de mechanical seal (433.2)
in lagerhuis van de motor
voor close coupling (802)
met de hand indrukken en
vasthouden.
Glijringeenheid voorzichtig
over de asaanslag tot aan de
tegenring schuiven.
Glijring zo ver tegen de te-
genring schuiven, tot zich de
pen in middenpositie bevindt.
Montageafmetingen x (aan-
slag waaier tot glijring) op
minstens 3 verschillende
posities meten en instellen.
Motorassen-Ø 45/48:
x = 61,5
Afmeting x kan tevens door
borgring (932.2) worden be-
paald.
