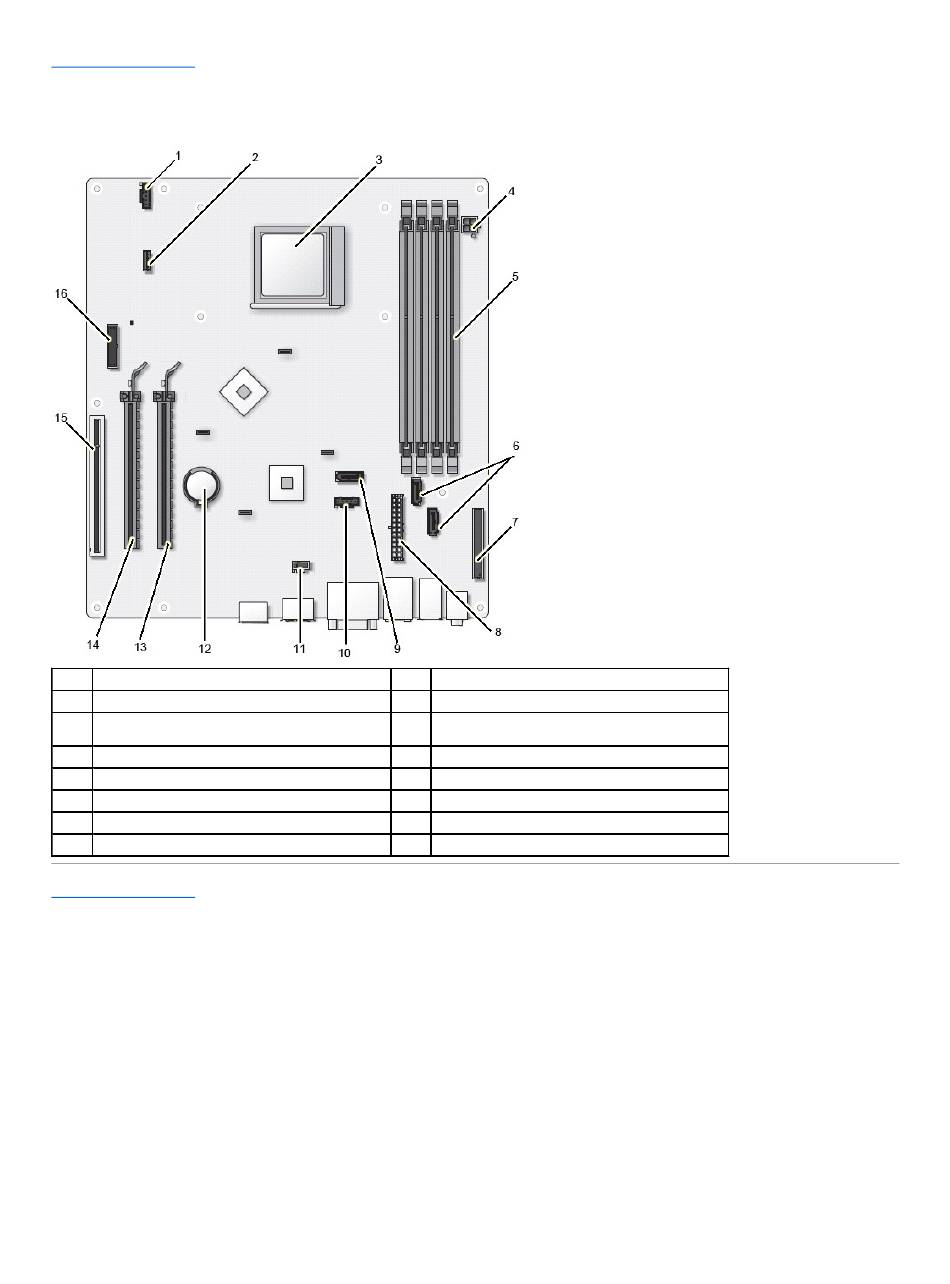

Moederbordindeling
Dell™ OptiPlex™ 580 Desktop—onderhoudshandleiding
1
ventilatorconnector (FAN_CPU)
3
processorconnector (CPU)
connectors geheugenmodules (DIMM_1, DIMM_2,
5
DIMM_3 en DIMM_4)
7
connector voorpaneel (FRONTPANEL)
9
SATA-connector (SATA2)
11
intrusieschakelaarconnector (INTRUDER)
13
PCI Express x16-connector (SLOT1)
15
PCI-connector (SLOT3)
Terug naar inhoudsopgave
2
luidsprekerconnector (INT_SPKR)
4
voedingsconnector processor (12VPOWER)
6
SATA-connectors (SATA0 en SATA1)
8
voedingsconnector (POWER)
10
ventilatorconnector (FAN_HDD)
12
knoopcelbatterijhouder (BATTERY)
14
PCI Express x4-connector
16
seriële/ PS/2-connector (PS2/SER2)
