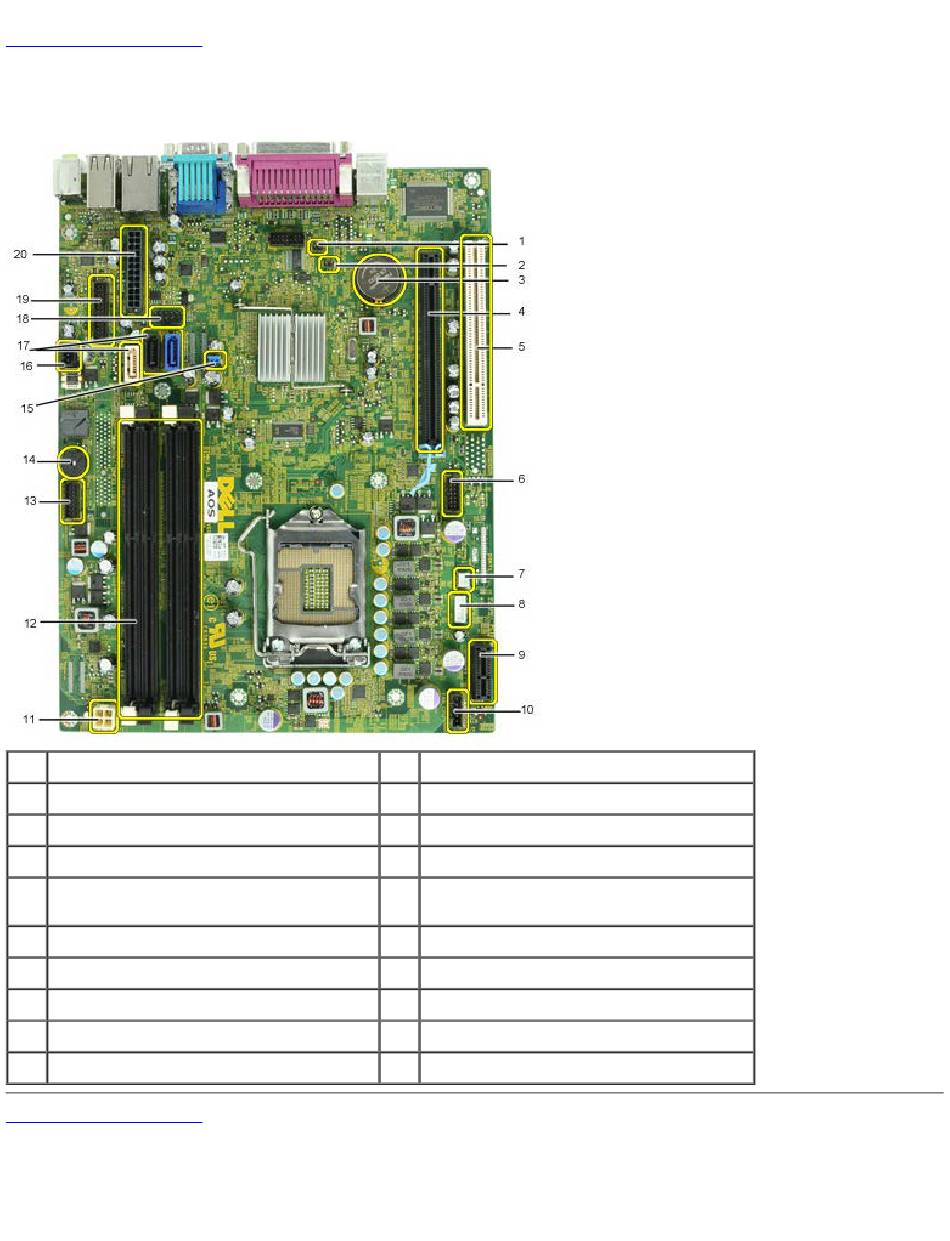

Moederbordindeling
Dell™ OptiPlex™ 980 Onderhoudshandleiding—Small Form Factor
1
jumper servicemodus (Service_Mode)
3
batterijhouder (BATTERY)
5
PCI-kaartconnector (SLOT2)
7
warmtesensorconnector (THRM3)
PCI Express x1 draadloze kaartconnector
9
(PCIE_WLS1)
11
voedingconnector (12V POWER)
13
connector voorpaneel (FRONTPANEL)
15
wachtwoordjumper (PSWD)
17
SATA-stationconnectoren (SATA0-2)
19
I/O-connector op voorzijde (FIO)
Terug naar inhoudsopgave
2
jumper voor RTC-reset (RTCRST)
4
PCI Express x16-kaartconnector (SLOT1)
6
interne seriële kaartconnector (Serial2)
8
luidsprekerconnector (INT_SPKR)
10
ventilatorconnector (FAN_CPU)
12
connectoren geheugenmodule (DIMM_1-4)
14
interne pieptoon (BEEP)
16
intruderconnector (INTRUDER)
18
interne USB-aansluiting (INT_USB)
20
voedingsconnector (MICRO_PWR)
