Veiligheidsmodule
a)
5 cm
5 cm
5 cm
5 cm

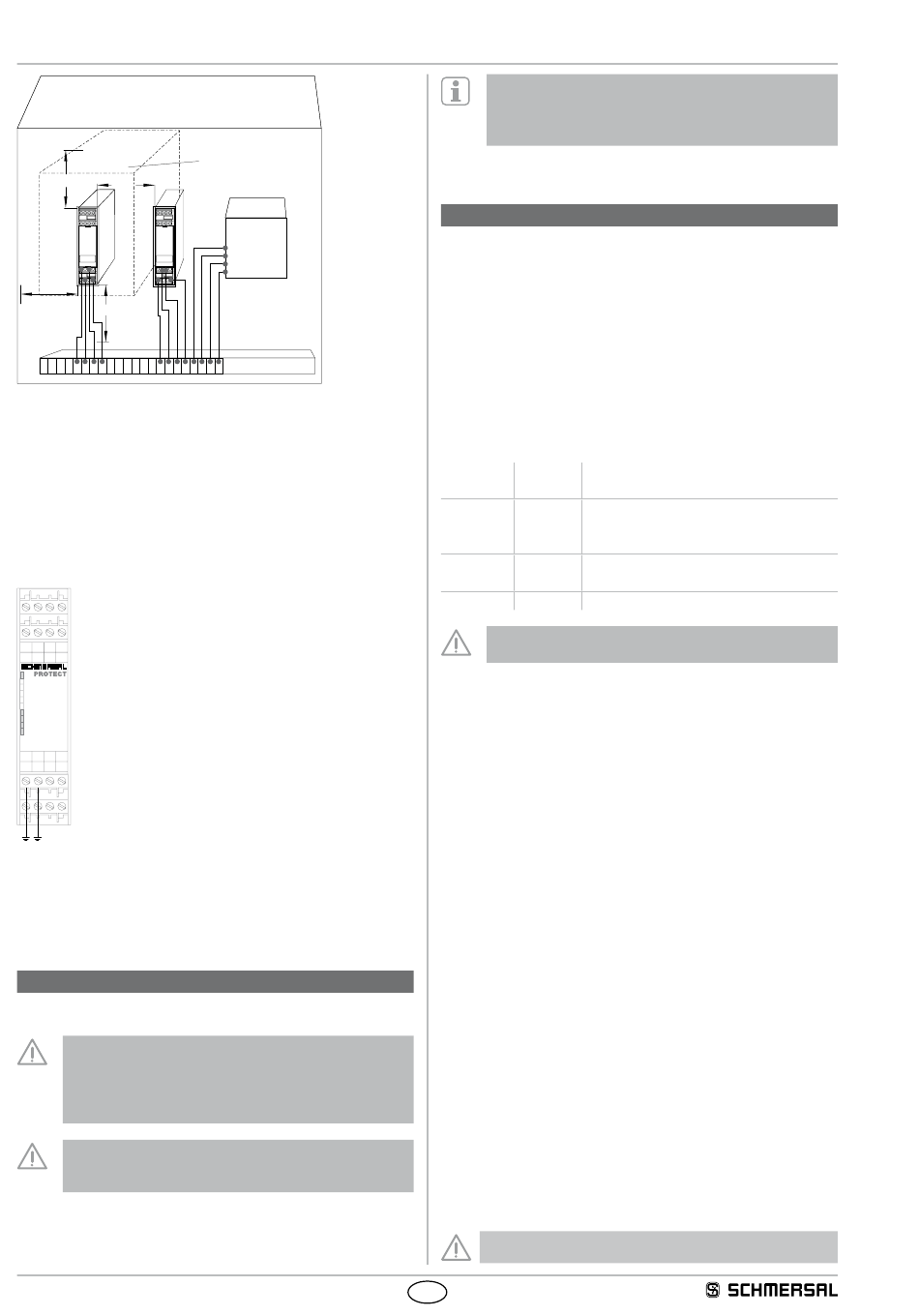

Afb. 1
a) IP54 schakelkast geschikt voor installatie in Zone 2 volgens
IEC/EN 60079-15 (ABTN NBR IEC 60079-15)
b) Lucht rond de veiligheidsmodule ongeveer 2.400 cm³ (8,25 × 16 × 18,1 cm)
c) Beveiliging (geschikt voor Zone 2)
d) Klemmen (geschikt voor Zone 2)
Potentiaalvereffening: aansluiting van de PA klemmen (Afb. 2)
De aardverbinding van intrinsiek veilige stroomcircuits moet volgens de
vereisten van IEC/EN 60079-14 (ABTN NBR IEC 60079-14) uitgevoerd
worden.
0V X1 X3
S11 S12 S21 S22
U
EXi
SRB
200EXi
-1A
U
B
U
i
K1
K2
PA PA A1 A2
13 14 23 24
2
2 x 1, 5 mm
Afb. 2
3.4 Afmetingen
Alle maten in mm.
Afmetingen component (H/B/D): 100 x 22,5 x 121 mm
4. Elektrische aansluiting
4.1 Algemene opmerkingen betreffende de elektrische aansluiting
Met het oog op de elektrische veiligheid, moeten de aan-
rakingsbeveiliging van de aangesloten en dus elektrisch
verbonden toestellen en de isolatie van de toevoerkabels
afgestemd zijn op de hoogst mogelijke spanning die zich in
het toestel kan voordoen.
De elektrische aansluiting mag uitsluitend in spanningslo-
ze toestand door gemachtigd en gekwalificeerd personeel
uitgevoerd worden.
4
b)
c)
d)
Om EMC invloeden te vermijden moeten de natuurkundige
omgevings- en bedrijfsvoorwaarden ter plaatse van de in-
bouw van het product voldoen aan de paragraaf "Elektromag-
netische Compatibiliteit (EMC)" van DIN EN 60204-1.
Schakelvoorbeelden zie bijlage
5. Werkingsprincipe en instellingen
5.1 LED functies
• K1: Status kanaal 1
• K2: Status kanaal 2
• U
: status bedrijfsspanning (LED brandt als de klemmen A1-A2 onder
B
spanning staan).
• U
: Status interne bedrijfsspanning (LED brandt als de
i
klemmen A1-A2 onder spanning staan en de
zekering F2 niet geactiveerd werd.
• UEX
: Status interne bedrijfsspanning (LED brandt als de
i
klemmen A1-A2 onder spanning staan en de
zekering F1 niet geactiveerd werd.
5.2 Klemmenbeschrijving
Spanning:
A1
+24 VDC
A2
0 VDC
Ingangen:
S11-S12
SD ingang 1 (+)
S21-S22
Ingang kanaal 2 (+)
S21-S22
Ingang kanaal 2 (–) (met dwarssluitdetectie)
Uitgangen: 13-14/
Veiligheidsvrijgave
23-24
Start:
X1-X3
Terugkoppeling en externe reset
Meldsignaaluitgangen mogen niet gebruikt worden in veilig-
heidscircuits.
5.3 Functiebeschrijving
• De SRB 200EXi-1R is een tweekanalige veiligheidsmodule voor het
bewaken van noodstopbedienorganen, veiligheidsdeurbewakingen en
veiligheidsmagneetschakelaars.
• Als de veiligheidscircuits S11-S12 en S21-S22 gesloten zijn en terug-
koppeling X1-X3 gesloten is, wordt de veiligheidsmodule gestart en
worden de vrijgavecontacten 13-14 en 23-24 gesloten.
• De vrijgavecontacten 13-14 en 23-24 worden onmiddellijk geopend
zodra het noodstopbedienorgaan of een andere beschermvoorziening
bediend wordt.
• De veiligheidsmodule kan pas opnieuw gestart worden, als beide
kanalen K1 en K2 opgekomen zijn.
5.4 Instelling
Frontafdekking openen (zie afb. 3)
• De frontklep wordt geopend door een sleufschroevendraaier in de
deksel-uitsparing bovenaan en onderaan te steken en voorzichtig
hiermee te wrikken.
• Als de frontklep geopend is, moeten de ESD eisen nageleefd worden.
• Na de instelling moet de frontklep teruggeplaatst worden.
De schakelaar instellen (zie Afb. 4 )
• De functie "dwarssluitdetectie" (leveringstoestand) wordt gepro-
grammeerd met behulp van de schakelaar onder de frontklep van de
veiligheidsmodule.
• De schakelaar mag uitsluitend in spanningsloze toestand met een
vinger of stomp, geïsoleerd gereedschap bediend worden.
• Pos. nQS (boven), niet beveiligd tegen dwarssluitingen:
geschikt voor eenkanalige toepassingen en toepassingen met potenti-
aalvoerende uitgangen in de besturingscircuits.
Pos. QS (onder), beveiligd tegen dwarssluitingen:
geschikt voor tweekanalige toepassingen zonder potentiaalvoerende
uitgangen in de besturingscircuits
Elementen pas aanraken nadat ze elektrisch ontladen zijn!
