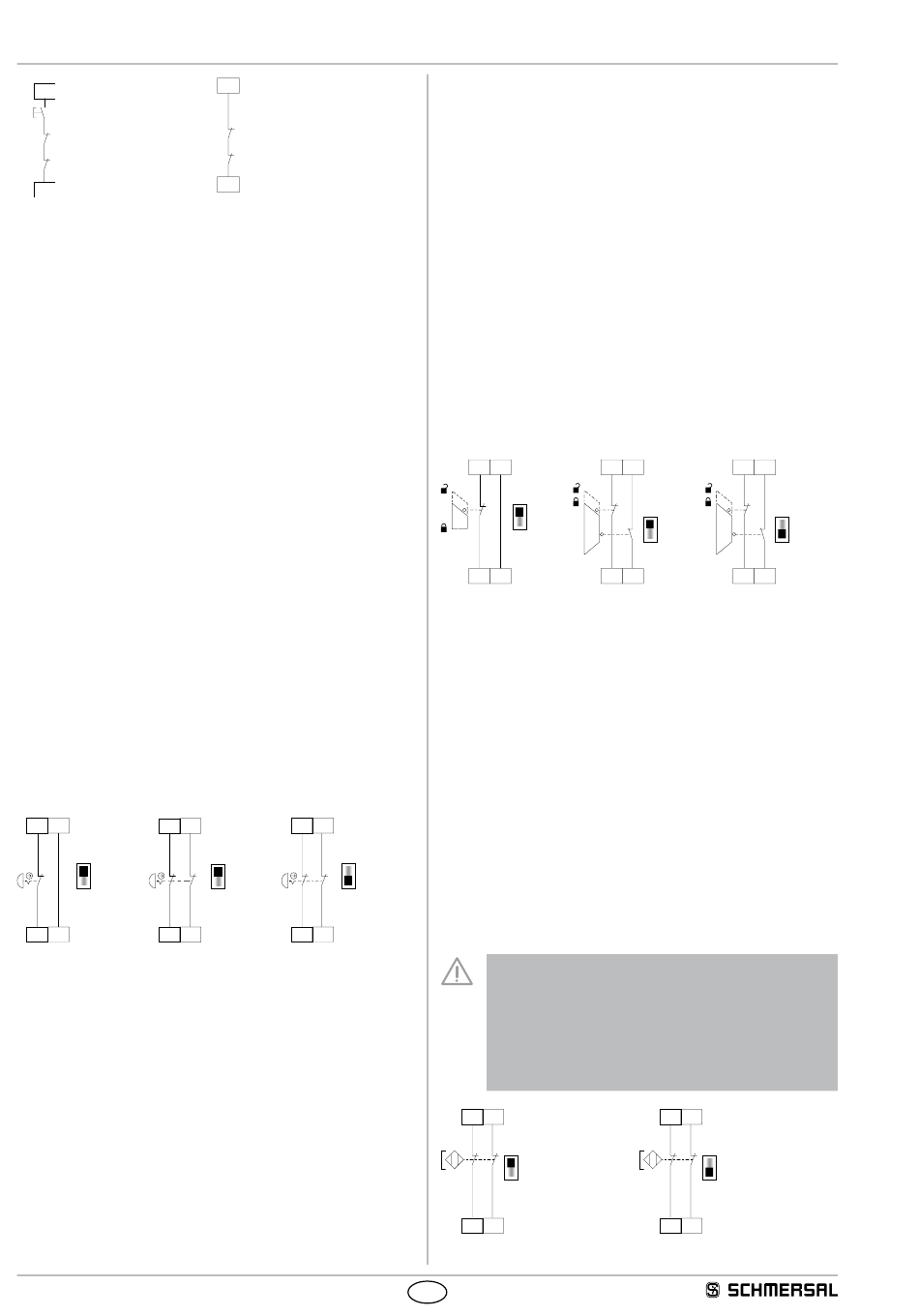

8.3 Sensorconfiguratie
Eenkanalig noodstopcircuit met bedienorganen volgens
DIN EN ISO 13850 (EN 418) en EN 60947-5-5 (Afb. 9)
• Deze ·besturing ·herkent ·kabelbreuken ·en ·aardlekken ·in ·het ·besturing-
scircuit.
• Voor het bewaken van de veiligheidscircuits kunnen de noodstopbe-
dienorganen als "eenvoudig elektrisch apparaat" uitgevoerd zijn.
• Voorbeelden van toestellen: zie paragraaf 9 "Eenvoudige elektrische
apparaten".
• Categorie 1 – PL c volgens DIN EN ISO 13849-1 mogelijk.
Tweekanalige noodstopschakeling met bedienorganen volgens
DIN EN ISO 13850 (EN 418) en EN 60947-5-5 (Afb. 10)
• Deze besturing herkent kabelbreuken en aardlekken in de besturing-
scircuits.
• Dwarssluitingen tussen de besturingscircuits worden niet herkend.
• Voor het bewaken van de veiligheidscircuits kunnen de noodstopbe-
dienorganen als "eenvoudig elektrisch apparaat" uitgevoerd zijn.
• Voorbeelden van toestellen: zie paragraaf 9 "Eenvoudige elektrische
apparaten".
• Cat. 4 – PL e volgens DIN EN ISO 13849-1 mogelijk (bij beschermde
bekabeling)
Tweekanalige noodstopschakeling met bedienorganen volgens
DIN EN ISO 13850 (EN 418) en EN 60947-5-5 (Afb. 11)
• Deze besturing herkent kabelbreuken en aardlekken in de besturing-
scircuits.
• Dwarssluitingen tussen de besturingscircuits worden herkend.
• Voor het bewaken van de veiligheidscircuits kunnen de noodstopbe-
dienorganen als "eenvoudig elektrisch apparaat" uitgevoerd zijn.
• Voorbeelden van toestellen: zie paragraaf 9 "Eenvoudige elektrische
apparaten".
• Categorie 4 – PL c volgens DIN EN ISO 13849-1 mogelijk.
S11
S12
S11
S21
nQS
QS
S12
S22
S12 S22
Afb. 9
Afb. 10
Eenkanalige veiligheidsdeurbewaking met
vergrendelvoorzieningen volgens ISO 14119 (Afb. 12
• Minstens een gedwongen verbreekcontact vereist.
• Deze ·besturing ·herkent ·kabelbreuken ·en ·aardlekken ·in ·het ·besturing-
scircuit.
• Voor het bewaken van de veiligheidscircuits kunnen de vergrendel-
voorzieningen als "eenvoudig elektrisch apparaat" uitgevoerd zijn.
• Voorbeelden van toestellen: zie paragraaf 9 "Eenvoudige elektrische
apparaten".
• Categorie 1 – PL c volgens DIN EN ISO 13849-1 mogelijk.
6
X1
K
A
K
B
X3
Afb. 8
S11
S21
nQS
nQS
QS
QS
S12
S22
Afb. 11
Tweekanalige veiligheidsdeurbewaking met vergrendelvoorzieningen
volgens ISO 14119 (Afb. 13)
• Minstens een gedwongen verbreekcontact vereist.
• Deze besturing herkent kabelbreuken en aardlekken in de besturingscircuits.
• Dwarssluitingen tussen de besturingscircuits worden niet herkend.
• Voor het bewaken van de veiligheidscircuits kunnen de vergrendelvoorzie-
ningen als "eenvoudig elektrisch apparaat" uitgevoerd zijn.
• Voorbeelden van toestellen: zie paragraaf 9 "Eenvoudige elektrische
apparaten".
• Cat. 4 – PL e volgens DIN EN ISO 13849-1 mogelijk (bij beschermde
bekabeling)
Tweekanalige veiligheidsdeurbewaking met
vergrendelvoorziening volgens ISO 14119 (Afb. 14)
• Minstens een gedwongen verbreekcontact vereist.
• Die Ansteuerung erkennt Drahtbruch und Erdschluss im Ansteuerkreis.
• Dwarssluitingen tussen de besturingscircuits worden herkend.
• Voor het bewaken van de veiligheidscircuits kunnen de vergrendelvoorzie-
ningen als "eenvoudig elektrisch apparaat" uitgevoerd zijn.
• Voorbeelden van toestellen: zie paragraaf 9 "Eenvoudige elektrische
apparaten".
• Categorie 4 – PL c volgens DIN EN ISO 13849-1 mogelijk.
S11
S12
nQS
QS
S12
S22
Afb. 12
Afb. 13
Tweekanalige aansturing van veiligheidsmagneetschakelaars volgens
EN 60947-5-3 (Afb. 15)
• Deze besturing herkent kabelbreuken en aardlekken in de besturingscircuits.
• Dwarssluitingen tussen de besturingscircuits worden niet herkend.
• Voor het bewaken van de veiligheidscircuits kunnen de veiligheidsmag-
neetsensoren als "eenvoudig elektrisch apparaat" uitgevoerd zijn.
• Voorbeelden van toestellen: zie paragraaf 9 "Eenvoudige elektrische
apparaten".
• Categorie 3 – PL c volgens DIN EN ISO 13849-1 mogelijk.
Tweekanalige aansturing van veiligheidsmagneetschakelaars volgens
EN 60947-5-3 (Afb. 16)
• Deze besturing herkent kabelbreuken en aardlekken in de besturingscircuits.
• Dwarssluitingen tussen de besturingscircuits worden herkend.
• Voor het bewaken van de veiligheidscircuits kunnen de veiligheidsmag-
neetsensoren als "eenvoudig elektrisch apparaat" uitgevoerd zijn.
• Voorbeelden van toestellen: zie paragraaf 9 "Eenvoudige elektrische
apparaten".
• Categorie 4 – PL c volgens DIN EN ISO 13849-1 mogelijk.
Het aansluiten van veiligheidsmagneetschakelaars aan de
veiligheidsmodule SRB 101EXi-1R is uitsluitend toegelaten
als de vereisten van de norm EN 60947-5-3 vervuld zijn.
De volgende technische gegevens moeten minstens vervuld
worden:
– Schakelvermogen: min. 500 mW
– Schakelspanning: min. 33,6 VDC
– Schakelstroom: min. 57 mA
S11
S21
nQS
QS
S12
S22
Afb. 15
