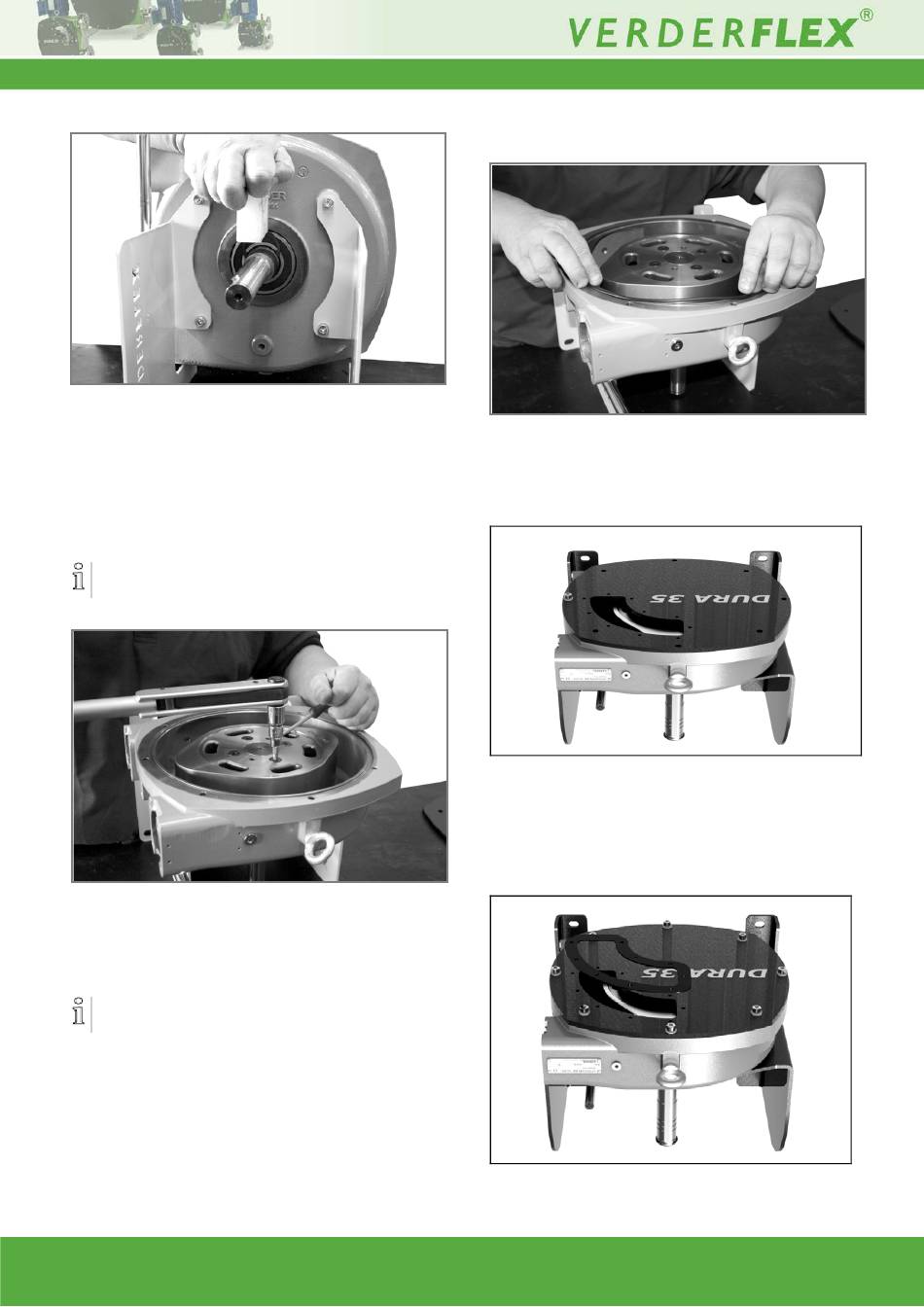

Figuur 9 Aanbrengen van de halvemaanring
3.
Zodra de aandrijfas op z'n plaats zit dient de gleuf
van de halvemaanring aan de achterkant van de
pomp zichtbaar te worden. Aanbevolen wordt dat de
aandrijfas met de halvemaanring op z'n plaats wordt
gezet voordat de rotor met bouten wordt vastgezet
5.4.3
Het installeren van de rotor
Zet de rotor met cilinderschroeven aan de aandrijfas
vast. Wanneer wordt nagelaten alle schroeven te
gebruiken dan kan dit de prestatie van de pomp in
gevaar brengen.
Figuur 10 Installeren van de rotor
5.4.4
Assembleren van de voorplaat
De O-ring dient stevig in de groef die om de voorkant
van het pomphuis loopt te zitten. Om de O-ring op
z'n plaats te houden kan een kleine hoeveelheid vet
nodig zijn. De voorplaat dient met cilinderschroeven
en sluitringen op z'n plaats te worden geschroefd.
Dura 5 - 35
Figuur 11 Aanbrengen van de O-ring (assembleren van voorplaat)
1.
Wanneer de voorplaat wordt aangebracht wordt de
cilinderschroef die het dichtst bij het inspectievenster
ligt zonder sluitring gemonteerd (Figuur 12 Installeren
van de voorplaat).
Figuur 12 Installeren van de voorplaat
2.
Breng de rest van de cilinderschroeven met
sluitringen aan en zet ze met koppel vast. (Zie tabel
11 aandraaimomenten)
3.
Monteer de pakking van het inspectievenster aan de
voorplaat.
Figuur 13 De pakking van het inspectievenster plaatsen
4.0v-06.2013
12 | Pagina
