4.
Zet het inspectievenster met cilinderschroeven aan
de
voorplaat
vast.
schroeven niet te strak worden aangedraaid, want dit
kan het inspectievenster beschadigen. (Zie tabel 11
aandraaimomenten)

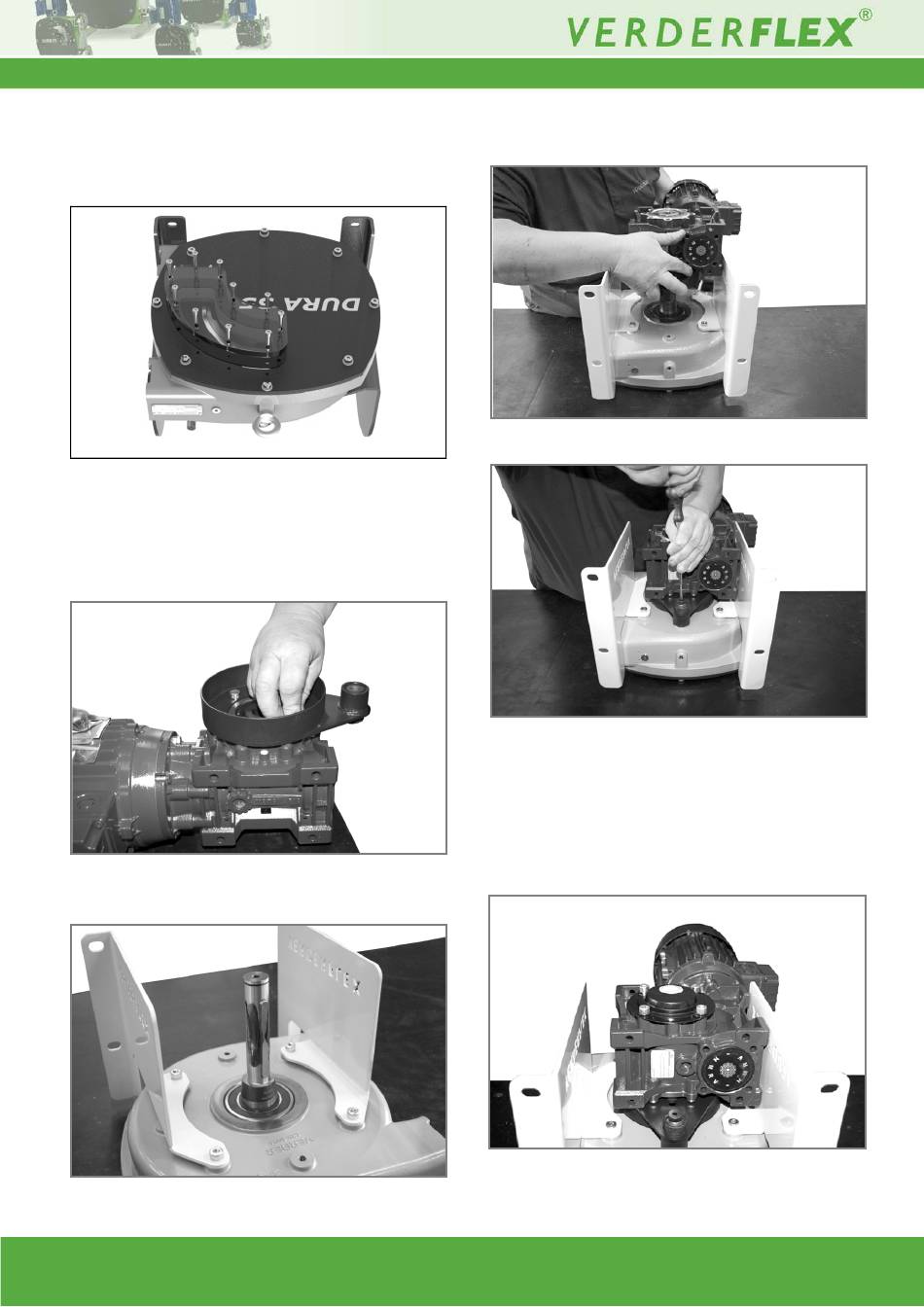

Figuur 14 Het inspectievenster monteren
5.4.5
Assembleren van tandwielmotor
1.
Druk de koppelarmbus in de koppelarm en zet de
koppelarm vast aan de tandwielmotor met de asmof
van de tandwielkast af gericht, voordat hij op de
aandrijfas wordt gemonteerd.
Figuur 15 Aanbrengen van de koppelarm
2.
Smeer de as voordat de tandwielmotor wordt
gemonteerd.
Figuur 16 Voorbereiden van de aandrijfas voor het installeren van
de tandwielkast
Dura 5 - 35
Wees
voorzichtig
dat
de
4.0v-06.2013
3.
Lijn de aandrijfasspie uit met de spiebaan van de
tandwielmotor en schuif de tandwielmotor vervolgens
over de aandrijfas.
Figuur 17 Uitlijnen van de aandrijfas
Figuur 18 Vastzetten van de koppelarm
4.
Zet de koppelarm aan de behuizing vast en voltooi
de installatie van de tandwielmotor. (Zie tabel 11
aandraaimomenten)
5.
Gebruik de meegeleverde halvemaanclip om te
voorkomen dat de tandwielmotor van het eind van de
as glijdt. Met bouten en sluitringen kunnen varianten
wordt vastgezet.
Figuur 19 Assembleren van motortandwielkast
13 | Pagina
