Elektrische installatie
Uitgebreide handleiding voor de installateur
132
1 Frontpaneel
2 Deksel van schakelkast
3 Schakelkast

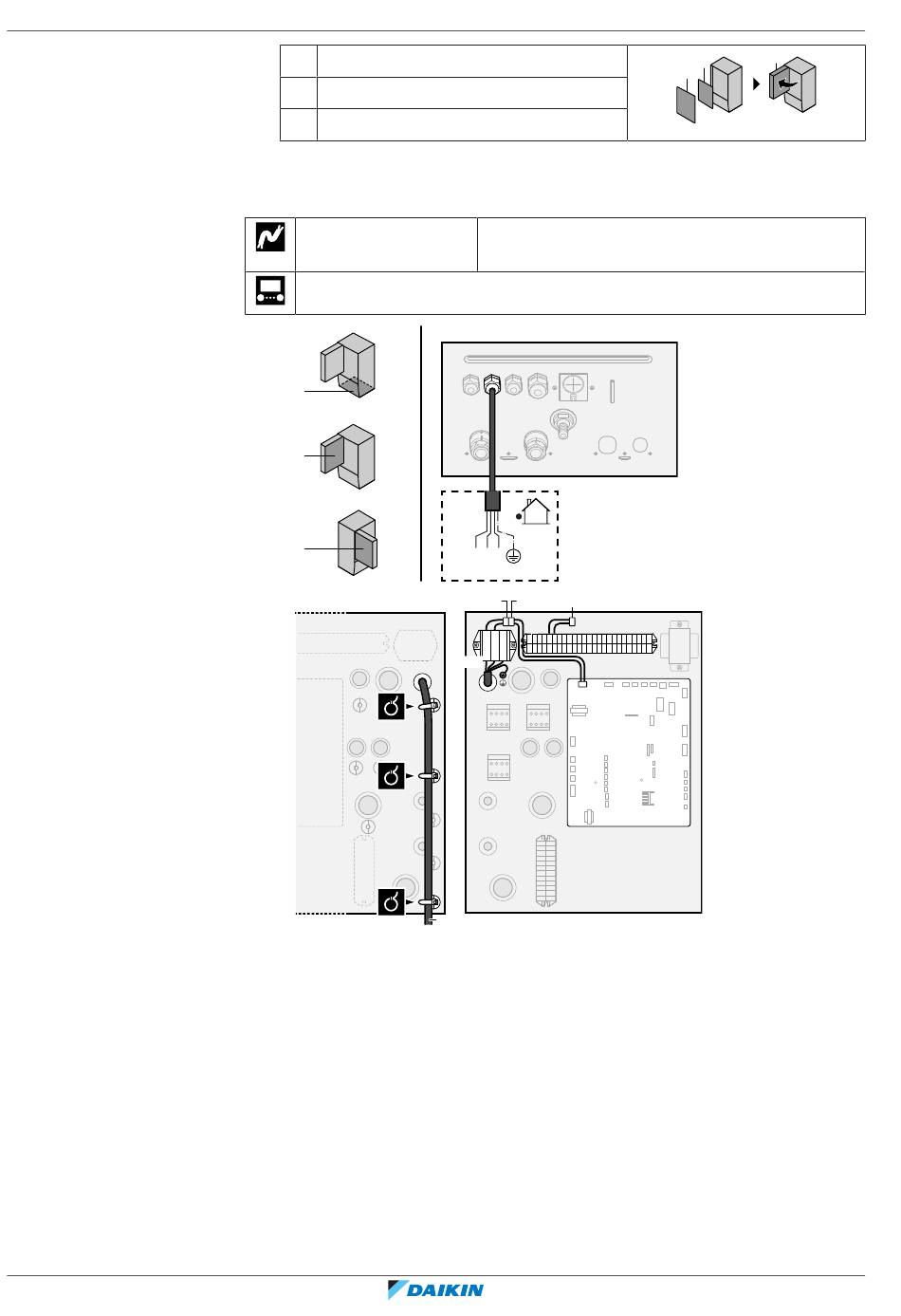

2 Sluit de hoofdvoeding aan.
Voor een elektrische voeding met normaal kWh-tarief
Doorverbindingskabel
(= hoofdvoeding)
—
A
B
C
B
X2M
X1M
A1P
a Doorverbindingskabel (=hoofdvoeding)
Draden: (3+GND)×1,5 mm²
A
a
1 2 3
C
X11Y
X11YA
X11YB
1 2 3
X1M
X1A
a
3
2
1
X2M
A1P
ERLA11~16DAV3+W1 + EBBH/X11+16DF
Daikin Altherma 3 R W
4P643603-1 – 2021.09
