22
GEBRUIKSAANWIJZING STIMAWELL® 120MTRS / RELAX NL
elke plaats op de rug gelijk aanvoelt. Natuurlijk kan daarmee desondanks niet de gewaarwording van elke afzonderlijke persoon afgedekt wor-
den. Daarom kunt u in de kalibratie de afzonderlijke kanalen aanpassen, dus een fijnafstemming uitvoeren.
Bij elke nieuwe patiënt is het zinvol om eerst een gedifferentieerde kalibratie uit te voeren. Deze kan desgewenst op elk moment worden
herhaald.

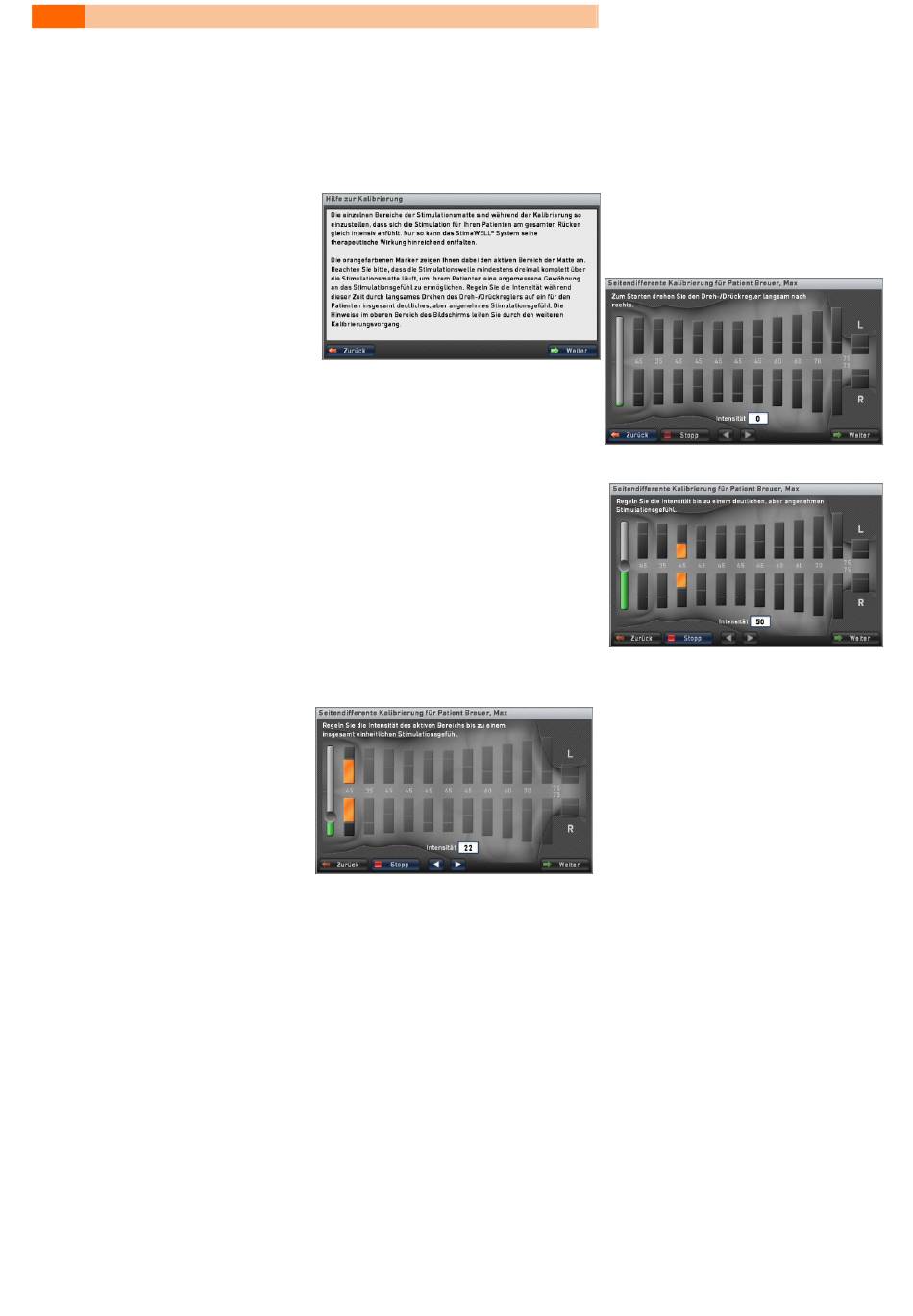

9.2.3.1
Gedifferentieerde kalibratie
Na de selectie van de matgrootte wordt u een
tijdens de kalibratie uitlegt. Hoe u helpteksten
Tijdens de kalibratie wordt u bovendien via de
de complete procedure geleid. Tik op Verder,
Als u alle voorbereidingen hebt afgerond en
uw patiënt op de StimaWELL® stimulatiemat
ligt, start u de stimulatie. Draai daarvoor de
draai-/drukregelaar naar rechts. Regel de
hoofdintensiteit tot een duidelijk maar over
het geheel genomen aangenaam stimulatiegevoel. De stimulatiegolf moet minimaal driemaal
geheel worden doorlopen. Op welke plaats op de rug van uw patiënt zich de golf op dat mo-
ment bevindt, ziet u aan de hand van de oranje gekleurde markering die over de afzonder-
lijke kanalen gaat. De letters L en R boven en onder de beide elektronen aan de halswervel-
kolom geven aan welke elektroden zich op de linker- en welke zich op de rechterzijde van de
rug van de patiënt bevinden.
De op dat moment ingestelde hoofdintensiteit ziet u in de melding Intensiteit. Met hoeveel
procent van de ingestelde intensiteit op een kanaal daadwerkelijk wordt gestimuleerd, kunt u
afleiden uit de cijfers die tussen de beide balken van elk kanaal staan.
Als de intensiteit voor uw patiënt aangenaam aanvoelt, wisselt u in de kanaalinstelmodus naar
het instellen van de intensiteit (dwars). Tik daarvoor of de rechterpijl of druk op de draai-
/drukregelaar. Met
Stop
beëindigt u de stimulatie. Om met de kalibratie verder te gaan, stelt
u de intensiteit weer in op een aangename waarde en gaat u dan verder zoals hiervoor be-
schreven.
Opmerking:
U begint na het drukken op de knop
waarin u de hoofdintensiteit instelt. Daarbij maakt het niet uit op welk punt van de kalibratie u de uitvoering stopt. Als u nu tikt op
verlaat u de kalibratie en gaat u verder bij de beoordeling van de kalibratie.
Na het instellen van de hoofdintensiteit
dwars lopende kanalen. Een kanaal bestaat
elektroden, die door de oranje knipperende
de intensiteit van elk afzonderlijk kanaal
beleving van uw patiënt. Als u nogmaals
hoofdintensiteit wilt veranderen, stopt u de
Stop
en regelt u de intensiteit door
/drukregelaar tot een voor de patiënt
In ons voorbeeld hebben we de
ingesteld. Ook in dit venster ziet u tussen de
hoeveel procent de ingestelde hoofdintensiteit op het desbetreffende kanaal wordt gestimuleerd. De basisinstelling bij kanaal 12 helemaal
links is in dit geval 45%. Die weergave
muleerd. Dat komt precies overeen met de aangegeven 45% van hoofdintensiteit 50. Door te draaien aan de draai-/drukregeling of het aantik-
ken en verschuiven van de schuifregelaar kunt u nu de intensiteit van het geselecteerde kanaal veranderen. Als bijvoorbeeld de intensiteit van
kanaal 12 tot een waarde van 25 wordt verhoogd, dan wordt de procentweergave tussen de beide balken van het geselecteerde kanaal auto-
matisch aangepast, in dit geval op 50% van de hoofdintensiteit.
Opmerking:
Omdat het procentuele aandeel van de intensiteit van elk kanaal automatisch wordt aangepast aan de veranderingen van de
intensiteit, is het zeer goed mogelijk dat deze hoger wordt dan 100%. Het is ook mogelijk om de intensiteit op afzonderlijke kanalen hoger in
te stellen dan de hoofdintensiteit.
Als uw patiënt tevreden is met de ingestelde intensiteit, dan kunt u door het aantikken van de rechterpijl of het indrukken van de draai-/druk-
regeling naar het volgende kanaal gaan. Als alternatief daarvoor kunt u ook rechtstreeks een kanaal kiezen, als u op een van de beide balken
van het gewenste kanaal tikt. Schakel nu op deze manier door alle 12 kanalen. Zorg daarbij dat de intensiteit voor uw patiënt op alle kanalen
gelijk aanvoelt. Als u tussendoor een kanaal terug wilt gaan, kunt u de linker pijl aantikken of het kanaal door het aantikken van de bijbeho-
rende balk rechtstreeks kiezen. Als u met de instelling van de afzonderlijke kanalen bij kanaal 1 helemaal rechts bent aangekomen, wisselt u
door het aantikken van de rechterpijl of het indrukken van de draai-/drukregelaar naar het volgende beeldscherm.
Opmerking:
De beide kanalen aan de halswervelkolom vormen bij de kanaalinstelling van de dwars lopende kanalen een uitzondering. Kanaal
1 en 2 stimuleren in alle programma's in de lengte en worden daarom ook alleen in de lengte gekalibreerd. De beide bovenste kanalen be-
staan dus altijd uit twee elektroden naast elkaar.
Stop
altijd in het eerste kalibratiescherm,
Intensiteit
geeft aan dat de daadwerkelijke intensiteit 22 bedraagt, waarmee op kanaal 12 wordt gesti-
helptekst getoond die u de procedure
deactiveert, leest u in hoofdstuk 12.2.1
tekstaanwijzingen boven de weergave door
om de kalibratie te starten.
wisselt u in de kanaalinstelmodus voor de
hier altijd uit twee tegenover elkaar liggende
balken worden getoond. In dit venster kunt u
afstemmen en aanpassen aan de persoonlijke
terugkeert naar het vorige venster en de
kalibratie door het indrukken van de knop
nogmaals te draaien aan de draai-
duidelijk maar aangenaam stimulatiegevoel.
hoofdintensiteit op een waarde van 50
balken van de afzonderlijke kanalen met
Verder
