Op de dag montage (kleine clip)
1
Op de dag montage (grote clip)
2
De afdekkappen aanbrengen
3
Staaldraad spanning
4
Naar rechts of links schuiven om koorden/
staaldraden te spannen of ontspannen
Technische wijzigingen voorbehouden

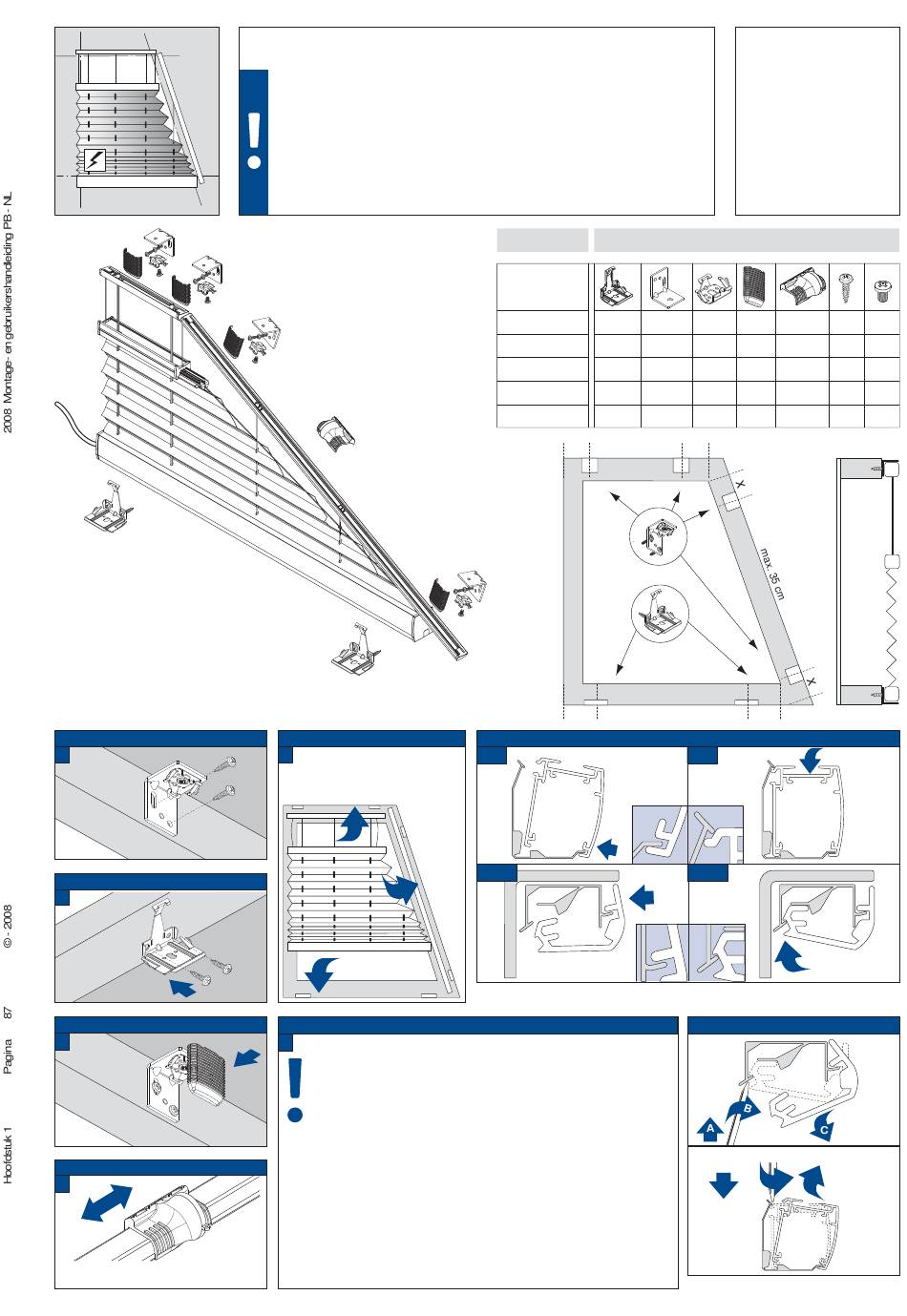

Montage op kozijn/wand [F1] op de dag
- Voorkom dat het product bij het openen met een scherp mes
wordt beschadigd!
- Montage: gebruik schroevendraaier maat 2 (POZIDRIVE),
of schroefmachine afgesteld op het laagste koppel.
- Raildemontage: gebruik een platte schroevedraaier van maximaal
6mm breed.
- Alleen de orgineel bijgeleverde speciale schroeven gebruiken.
- Te dikke schroefkoppen verhinderen het goed inklikken.
Montagevolgorde
5
Noot: Evt. voor het vastklikken de staal-
kabel ontspannen. Na het vastklikken,
afdekplaatje op de onderste clips zetten.
B
C
A
Aansluiting
6
De ingebouwde motor (24 volt gelijkstroom) met automa-
tische instelling van de eindstanden mag alleen met een
24 Volt gelijkstroom Netvoeding met een capaciteit van
0.6 A op het 230 V stroomnet worden aangesloten.
Gebruik alleen door de plisséfabrikant aanbevolen
netvoedingen en motorsturingen, dit om beschadi-
ging of verkeerd functioneren door niet geschikte
elektrische onderdelen te voorkomen! Voor het aan-
sluiten moet het elektrische schema van de fabrikant van
de netvoeding worden opgevolgd.
Productbreedte
Aantal onderdelen
0 - 80 cm
2
81 - 115 cm
3
116 - 150 cm
3
151 - 220 cm
4
221 - 230 cm
5
x
max. 35 cm
X = 5 cm
x
Volgorde voor vastklikken van de rails
5-A1
5-B/C1
Model
PE60/65
PE61/66
var
var
var
1
var
var
var
1
var
var
var
1
var
var
var
1
var
var
var
1
x
x
max. 70 cm
5-A2
5-B/C2
Demontage
C
B
A
var
var
var
var
var
var
var
var
var
var
