Wilo-RainSystem AF Basic
1
Regenwaterput / voorraadtank
Vlotterschakelaar
2
Zuigleiding met voetklep
3
4
Filteropvangreservoir
WILO-RainSystem AF Basic
5
Aansluiting van vers water
6
Schakelkast RainControl Basic (RCB)
7

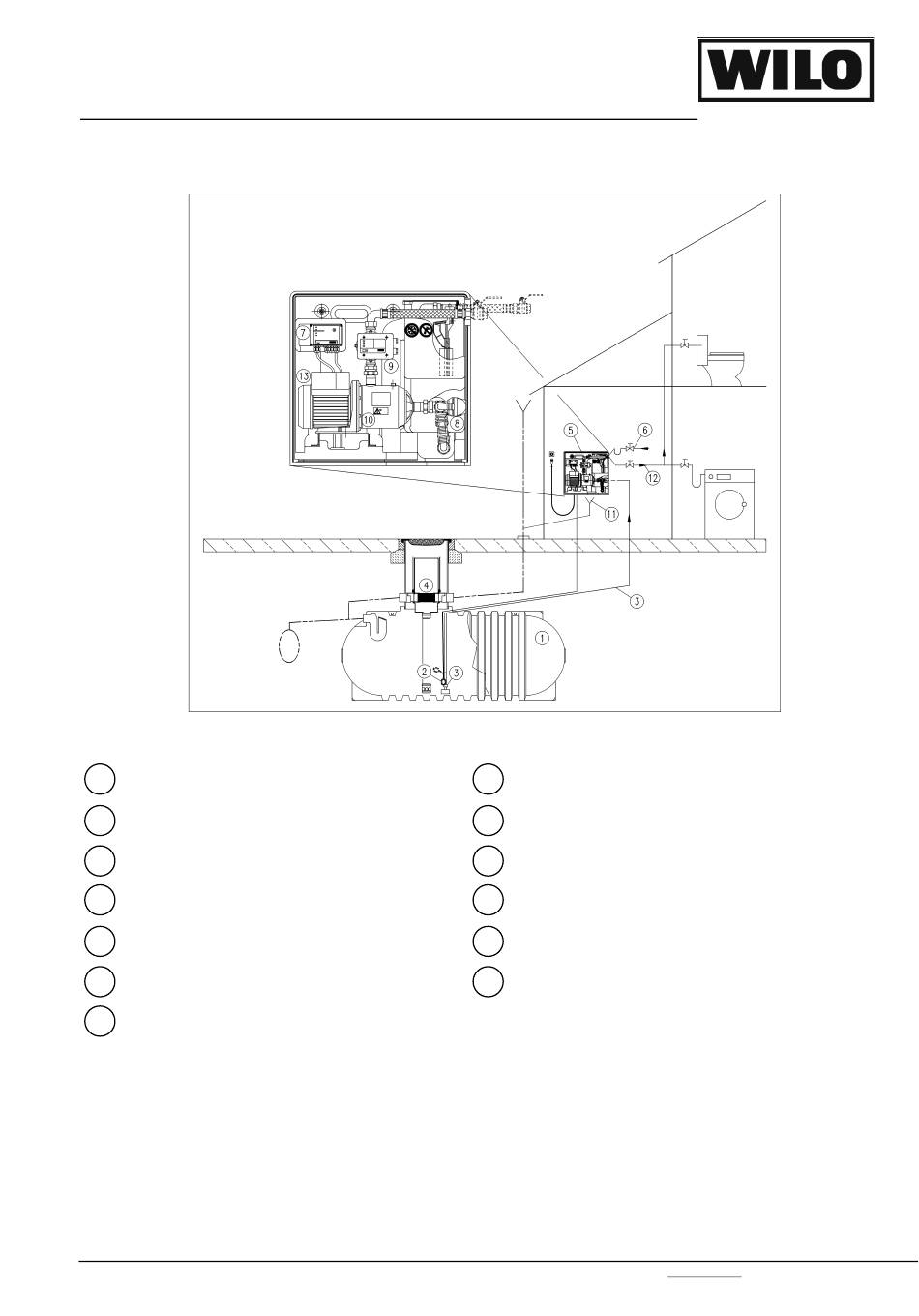

Figuur 1: installatieschema van een Wilo-RainSystem AF Basic
WILO NV • Rusatiralaan 2 • 1083 Ganshoren • Tel. 02/482.33.33 • Fax 02/482.33.30 • info@wilo.be • www.wilo.be
12
8
Omschakelklep fris water / cisterne
WILO FluidControl
9
Pomp
10
11
Overloopaansluiting
Persleiding naar verbruiker
12
Aanvullende elektrische aardaansluiting
13
