Aansluitschema / bedrading
1.
3.

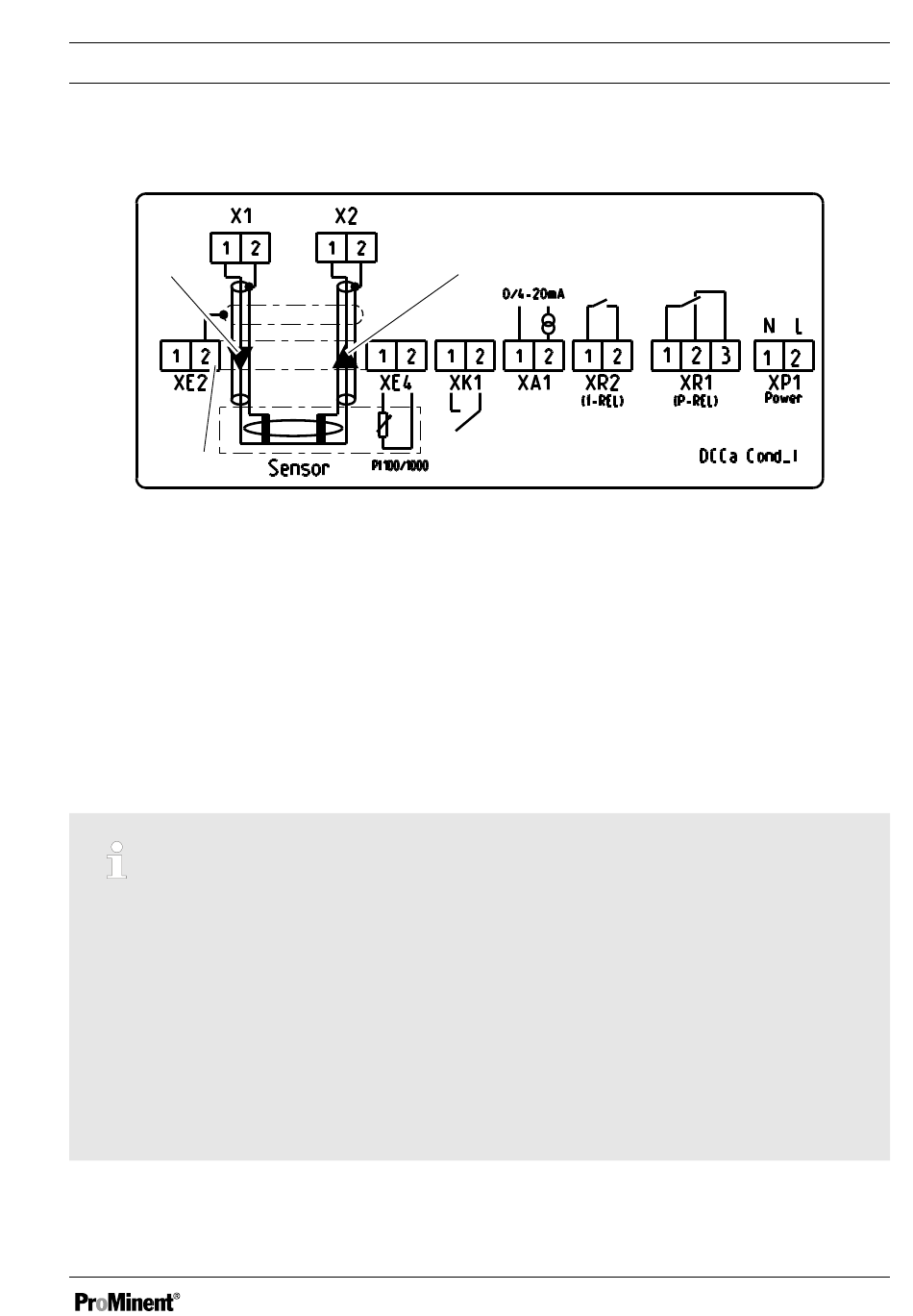

Afb. 11: Etiket-aansluitschema van de Compact regelaar
1.
Aansturingssignaal = aansturingssig‐
naal voor zendspoel.
2.
Meetsignaal = meetsignaal van ont‐
vangstspoel.
3.
Aansluiten van de kabelafscherming
op pin 2 van klem XE2 als optionele
aansluiting van buitenste kabelaf‐
scherming bij gebruik van ICT 2-,
ICT 5- of CLS 52-sensoren.
X1 Aansluiten van de zendspoel
X2 Aansluiten van de ontvangstspoel
De aansluitoverzichten op de volgende pagina's opvolgen:
Ä Tab. 4 „Toewijzing van de klemmen aan de betreffende sensoren"
–
op pagina 35
Ä Tab. 5 „Aanbevolen kabeldiameter" op pagina 35
–
Ä Tab. 6 „Wartels voor kabeldoorvoeren" op pagina 37
–
Ä „Aansluitschema" op pagina 39
–
Evenals het hoofdstuk Ä Hoofdstuk 6 „Sensoraansluiting" op pagina 43
–
Evenals het hoofdstuk Ä Hoofdstuk 7.3 „Keuze van sensortype "
–
op pagina 47
2.
Montage en installatie
