5.5
Het schakelen van induc‐
tieve lasten
Wanneer u op een relais van de
regelaar een inductieve last aan‐
sluit (dus een verbruiker die een
spoel gebruikt, bijv. motorpomp
alpha), moet u de regelaar met een
beveiligingscircuit beveiligen.
Vraag bij twijfel advies van een
elektromonteur.
Een beveiligingscircuit door middel van
een RC-schakeling is een eenvoudige
maar toch zeer effectieve schakeling. Een
dergelijke schakeling wordt ook wel
Snubber of Boucherot-netwerk genoemd.
Deze wordt voornamelijk gebruikt om
schakelcontacten te beveiligen.
De serieschakeling van weerstand en
condensator zorgt ervoor dat de stroom bij
het uitschakelproces in een gedempte
oscillatie kan eindigen.
Bij het inschakelproces functioneert de
weerstand bovendien als stroombe‐
grenzer voor het laadproces van de con‐
densator. Een beveiligingscircuit door
middel van een RC-schakeling is bij‐
zonder geschikt voor wisselspanning.
De weerstand R van de RC-schakeling
wordt volgens onderstaande formule
bepaald:
Eenheden: R = ohm; U = volt; I
ampère; C = µF
R=U/I
(U= spanning via de last // I
stroom)
De grootte van de condensator kan met
de volgende formule worden berekend:
C=k * I
k=0,1 - 2 (afhankelijk van de toepas‐
sing).
Gebruik uitsluitend condensatoren van
klasse X2.
Eenheden: R = ohm; U = volt; I
ampère; C = µF
Wanneer verbruikers worden
geschakeld die een verhoogde
inschakelstroom hebben (bijv. met
stekkers schakelende netvoe‐
dingen) moet een begrenzing van
de inschakelstroom worden aange‐
bracht.
Het uitschakelproces kan met behulp van
een oscillogram worden berekend en
gedocumenteerd. De spanningspiek bij
het schakelcontact is afhankelijk van de
gekozen RC-combinatie.
=
L

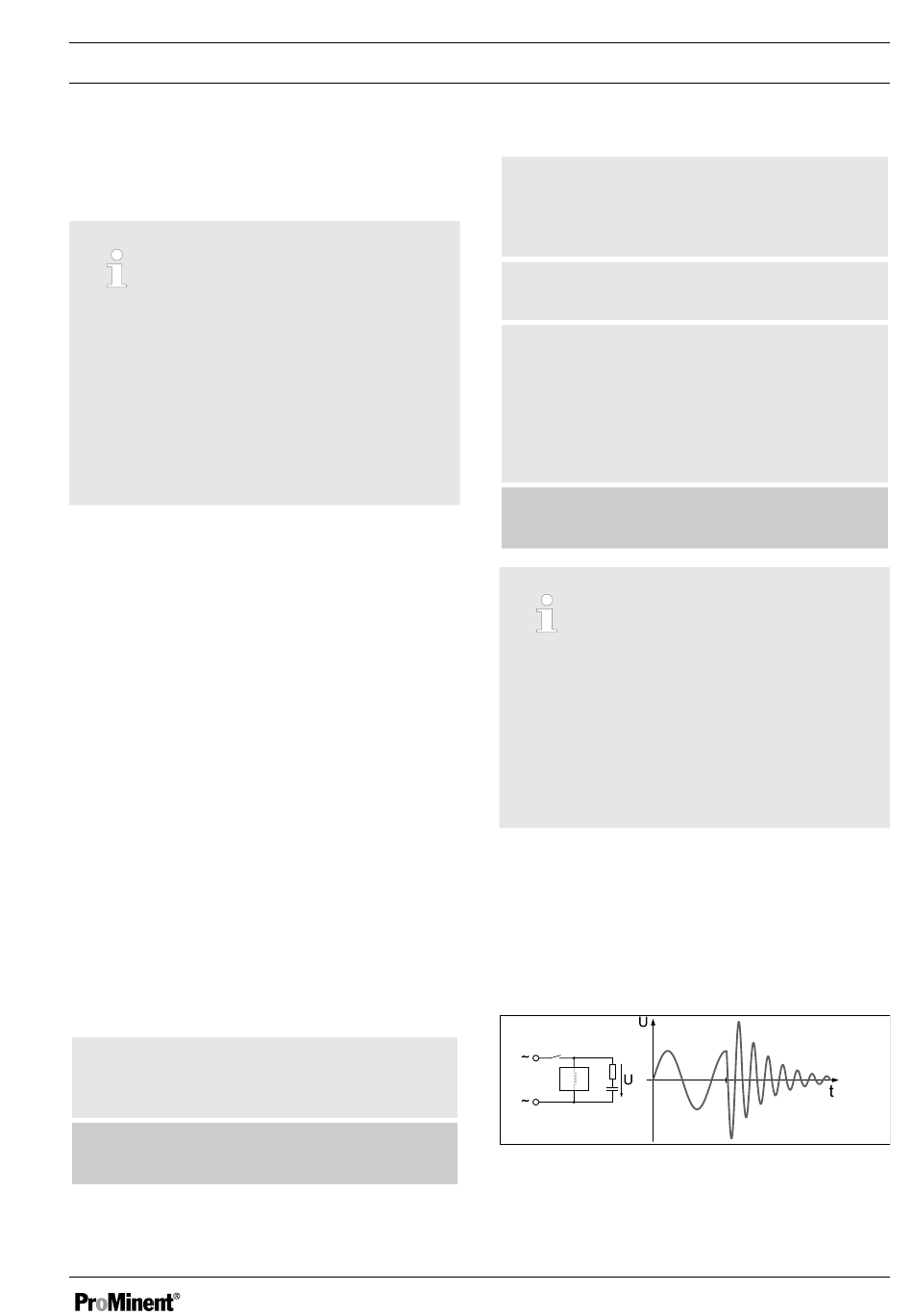

Afb. 15: Uitschakelproces in het oscillo‐
gram
Montage en installatie
L
L
= last‐
L
=
L
A0842
41
