Hoofdstuk 7
Advies

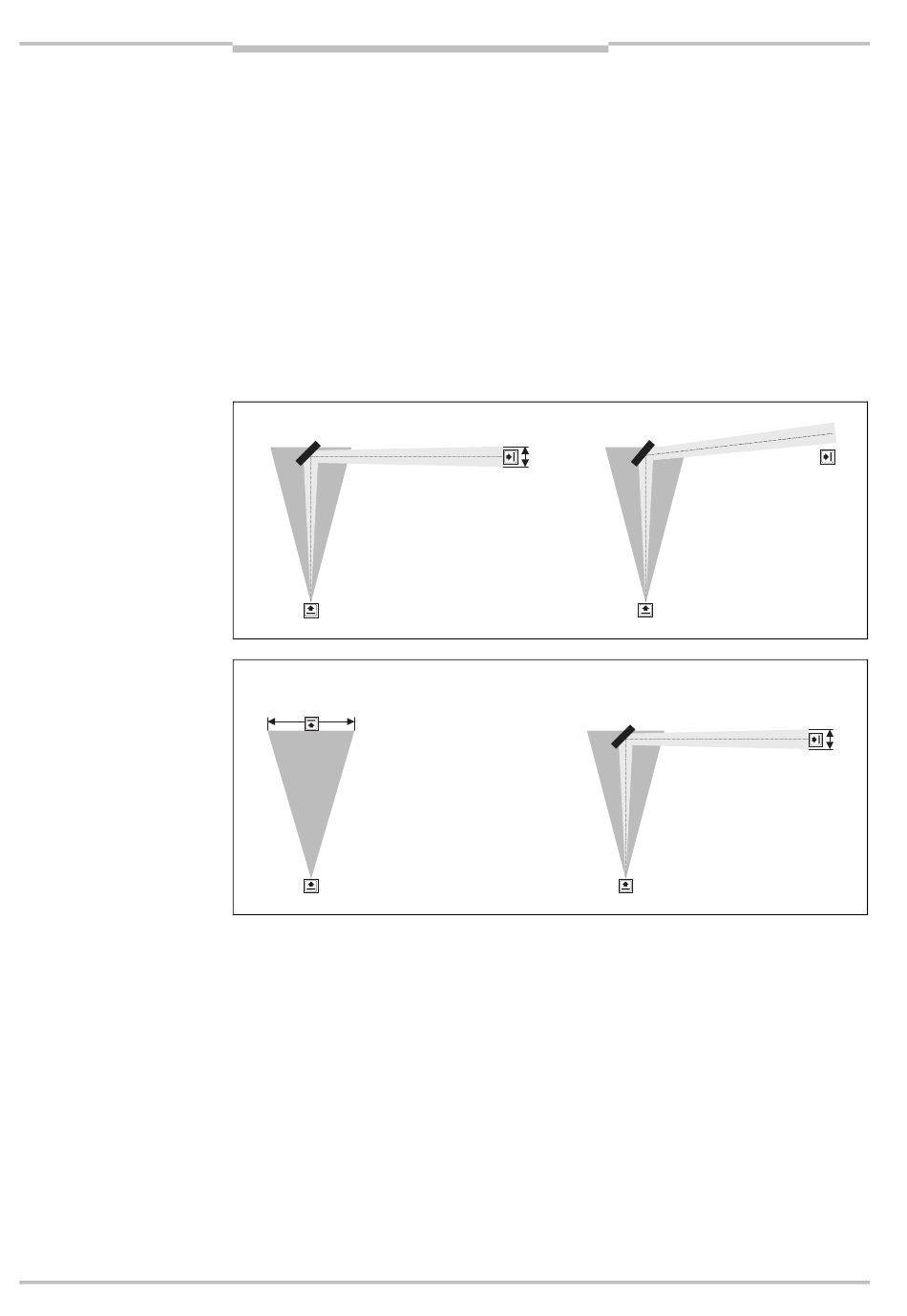

Afb. 40: Schematische
weergave van de afbuiging
door licht draaien aan de
hoekspiegel
Afb. 41: Schematische
weergave van de
afsteltolerantie zonder en
met hoekspiegel
62
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Ingebruikname
7.3.3
Bijzonderheden bij het afstellen met een hoekspiegel
Als u de meerstraals inloopbeveiliging M4000 met hoekspiegel (spiegelzuil) gebruikt, dan
moet u bij het afstellen van de spiegels rekening houden met de volgende punten:
1. Als er meerdere stralen met een spiegelzuil worden afgebogen, moet elke losse
spiegel apart worden afgesteld.
2. Voor het afbuigen met spiegels geldt, dat de invalshoek gelijk is aan de reflectiehoek.
Dit betekent: Een lichte draaiing aan de spiegel heeft een afbuiging tot gevolg die
dubbel zo groot is (zie Afb. 40).
Als de lichtstraal via een hoekspiegel naar de ontvanger toe wordt geleid, wordt
slechts een gedeelte van de oorspronkelijke straalkegel doorgestuurd.
De afsteltolerantie wordt bij elke volgende afbuiging geringer (zie Afb. 41).
Gebruik voor het afstellen van de M4000 Standard met hoekspiegel altijd een
afstelhulpmiddel (zie paragraaf „Afstelhulpmiddelen" op pagina 58).
Hoekspiegel
Afsteltolerantie
Bedieningshandleiding
M4000 Std., Std. A/P
Hoekspiegel licht gedraaid
Hoekspiegel
8011201/WP69/2012-11-28
Wijzigingen en correcties voorbehouden
Afsteltolerantie
