Tweede uitgave • Eerste druk
18 Indicatielampje 'brandstoftank bijna leeg'
Een brandend lampje geeft aan dat de
brandstoftank van de machine bijna leeg is.
19 Indicatielampje 'motor controleren'
Een brandend lampje duidt een motorstoring
aan.
20 Rode noodstopknop
Druk de rode noodstopknop in naar de stand 'uit'
om alle functies stop te zetten en de motor uit te
schakelen. Trek de rode noodstopknop uit naar
de stand 'aan' om de machine te bedienen.
21 Voedingsindicatielampje
Een brandend lampje geeft aan dat de machine
is ingeschakeld.
22 Twee-assige proportionele joystick voor de rij-
en stuurfuncties
OF
proportionele joystick voor de rijfunctie en
duimschakelaar voor de stuurfunctie
Beweeg de joystick in de richting van de blauwe
pijl op het bedieningspaneel om de machine
vooruit te laten rijden. Beweeg de joystick in de
richting van de gele pijl om de machine achteruit
te laten rijden. Beweeg de joystick in de richting
van de blauwe driehoek om de machine naar
links te sturen. Beweeg de joystick in de richting
van de gele driehoek om de machine naar rechts
te sturen.
OF
Beweeg de joystick in de richting van de blauwe
pijl op het bedieningspaneel om de machine
vooruit te laten rijden. Beweeg de joystick in de
richting van de gele pijl om de machine achteruit
te laten rijden. Druk op de linkerzijde van de
duimschakelaar om de machine naar links te
sturen. Druk op de rechterzijde van de
duimschakelaar om de machine naar rechts
te sturen.
Onderdeelnr. 114475DU
Bedieningselementen

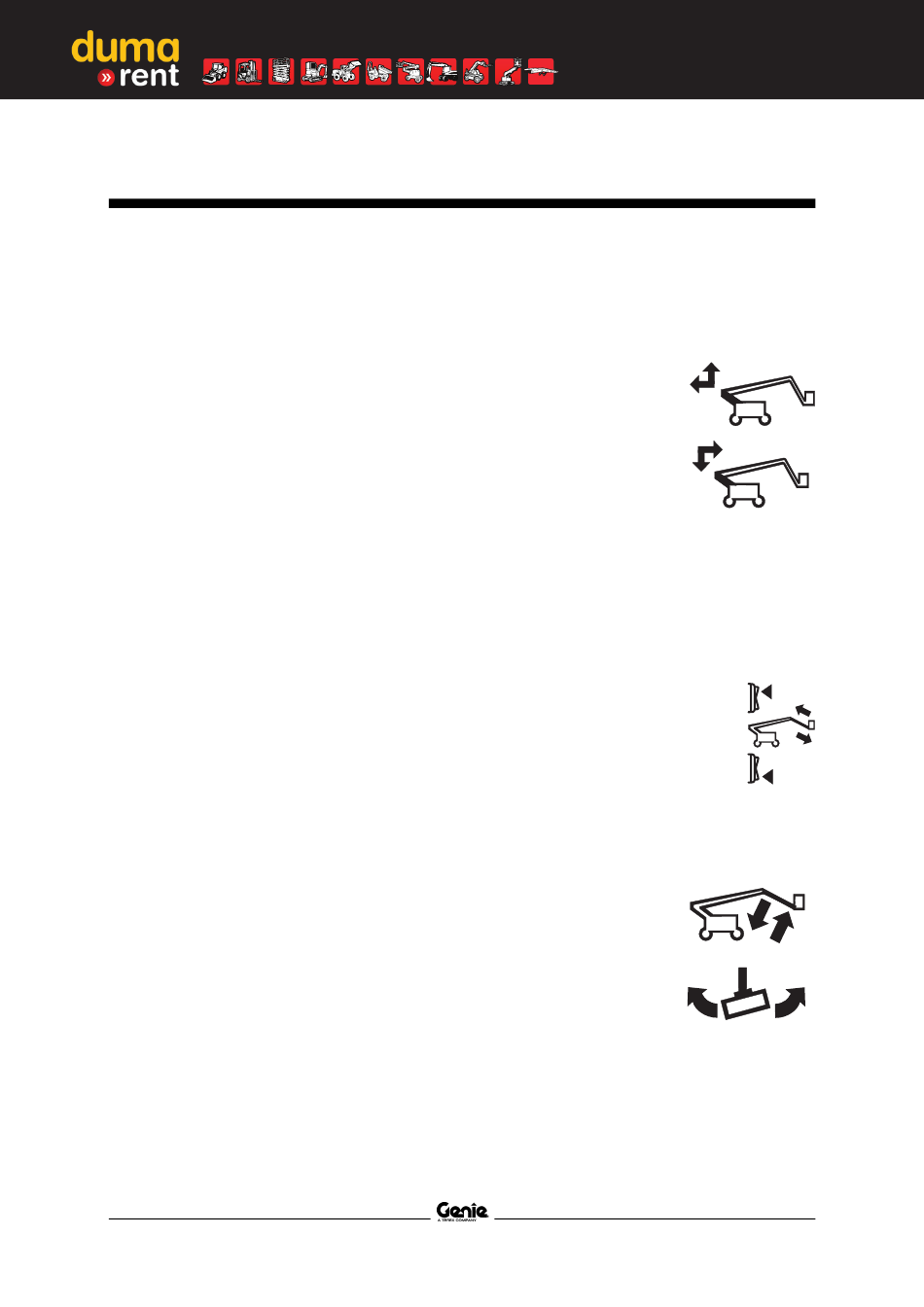

23 Een-assige proportionele joystick voor de
functie secundaire arm op/uitschuiven en
neer/inschuiven
Beweeg de joystick
omhoog om de secundaire
arm omhoog te brengen en
vervolgens uit te
schuiven. Beweeg de
joystick omlaag om de
secundaire arm in te
schuiven en vervolgens
neer te laten.
24 Rij-keuzeschakelaar met indicatielampjes
Druk op de rij-keuzeschakelaar om de rij-
instelling te kiezen. Het indicatielampje naast de
huidige instelling gaat branden.
25 Duimschakelaar voor de functie 'jib uit-/
inschuiven'
Druk op de bovenzijde van de
duimschakelaar om de jib in te
schuiven. Druk op de onderzijde
van de duimschakelaar om de jib
uit te schuiven.
26 Twee-assige proportionele joystick voor de
functies 'jib op/neer' en 'platformrotatie links/
rechts'
Beweeg de joystick
omhoog om de jib omhoog
te brengen. Beweeg de
joystick omlaag om de jib
neer te laten. Beweeg de
joystick naar links om het
platform naar links te
draaien. Beweeg de
joystick naar rechts om
het platform naar rechts
te draaien.
Z-135/70
www.duma-rent.com
Bedieningshandleiding
23
