Montage van de besturing
Wandbevestiging
De besturing mag alleen buiten de cabine
worden gemonteerd. Als montageplaats
kiest u doelmatig het beste de cabinebui-
tenwand waaraan aan de binnenzijde de
saunakachel bevestigd is. Zijn reeds loze
leidingen voor de elektrische installatie
voorhanden, dan bepalen deze de positie
van de besturing. Voor de montage gaat u
overeenkomstig de volgende handleiding
te werk:
1. Verwijder de afdekking van de besturing.
Daarvoor drukt u met een platte schroe-
vendraaier de beves-tigingsneus naar
binnen. Dan kunt u het bovendeel van de
kast naar boven kantelen en wegnemen
(afb. 1).
De boorgaten met Ø 3 mm voor de bijge-
leverde houtschroeven 4 x 20 mm wor-
den overeenkomstig de in afb. 3 en 3.1
opgegeven maten aangebracht
2. In het bovenste middengat draait u een
van de houtschroeven. Aan deze schroef
wordt de besturing opgehangen. Laat
daarom de schroef ca. 3 mm uitsteken
(afb. 3.2).
3. Hang de besturing met het bovenste
bevestigingsgat aan de 3 mm uitsteken-
de schroef.
Steek de bijgeleverde rubberbussen in
de openingen aan de achterkant van de
kast en breng daarna de aansluitkabels
door deze openingen.
6
Schroef het onderdeel van de kast in de
beide onderste gaten aan de cabi-
newand vast (afb. 4).

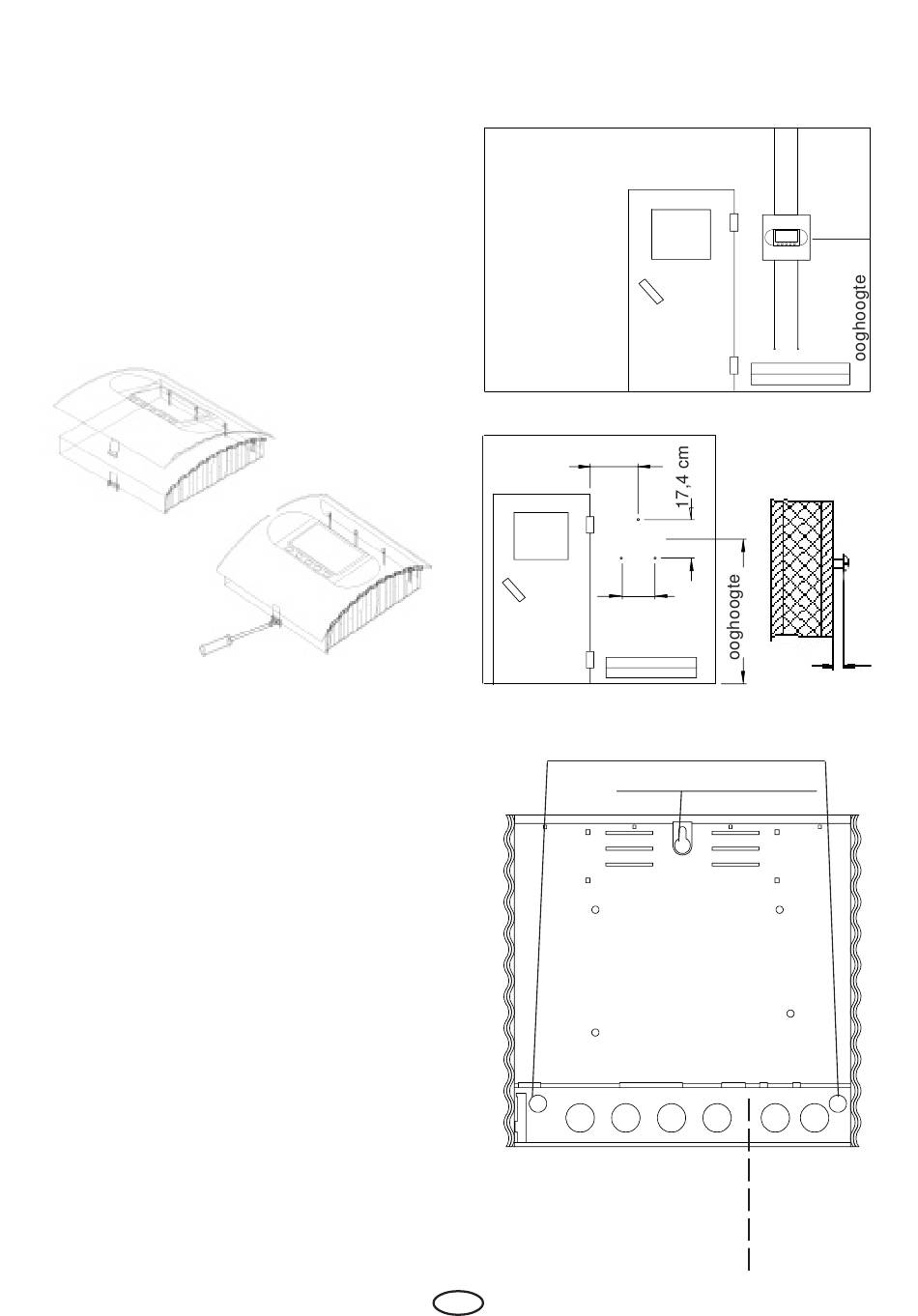

Afb. 1
Doorvoer voor
voedingsleiding
ovenleiding
verdamperleiding
lamp
ventilator
NL
ca. 34 cm
19 cm
Afb. 3.1
Bevestigingsgaten
Bovenste bevestigingsgat
Afb. 3
3
Afb. 3.2
Doorvoer
voor
voelerleidin-
gen
Afb. 4
