Elektrische aansluiting
De elektrische aansluiting mag
uitsluitend door een erkend elek-
tromonteur gebeuren, met inachtneming
van de richtlijnen van de plaatselijke elek-
triciteits-leverancier en de VDE.
Principieel mag alleen een vaste aanslui-
ting op het net gebeuren, waarbij een inrich-
ting moet worden geïnstalleerd die het
mogelijk maakt om de installatie met een
contactopeningsbreedte van ten minste 3
mm met alle polen van het net te scheiden.
Alle elektrische installaties en alle aanslu-
itleidingen die binnenin de cabine worden
gelegd, moeten geschikt zijn voor een om-
gevingstemperatuur van ten minste 140 °C.
De noodzakelijke leidingdiameters vindt u
in de onderstaande tabel.

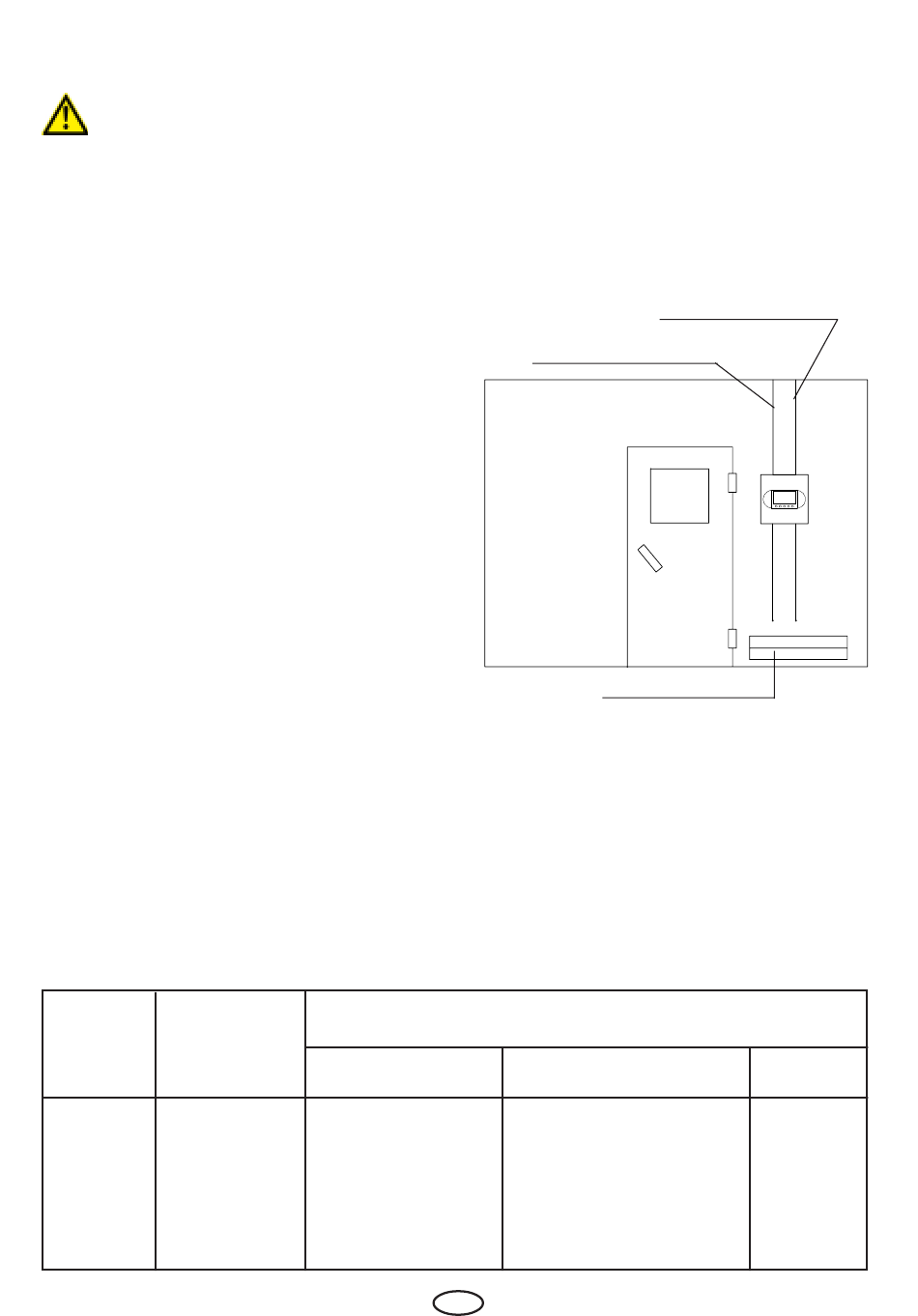

De voedingsleiding wordt, zoals uit afb. 5
blijkt, naar de besturing geleid en op de
netingangsklemmen aangesloten. Hiervoor
is een aansluitschema in de besturing ge-
plakt..
Aansluit-
Geschikt voor
vermogen in
een cabine-
kW
grootte in m³
4,5
4 - 6
6,0
6 - 10
7,5
8 - 12
9,0
10 - 14
Minimumdiameter in mm2 (koperleiding)
Aansluiting op 400 V 3N AC
Voedingsleiding
Net naar de besturing
5 x 2,5 mm²
5 x 2,5 mm²
5 x 2,5 mm²
5 x 2,5 mm²
NL
Toevoerleiding voor
cabineverlichting
Voedingslei-
ding
Luchtinlaatopening
Kachelaansluitleiding
Besturing naar de kachel
5 x 1,5 mm²
5 x 1,5 mm²
5 x 1,5 mm²
5 x 1,5 mm²
Afb. 5
Zekering
in A
3 x 16
3 x 16
3 x 16
3 x 16
7
