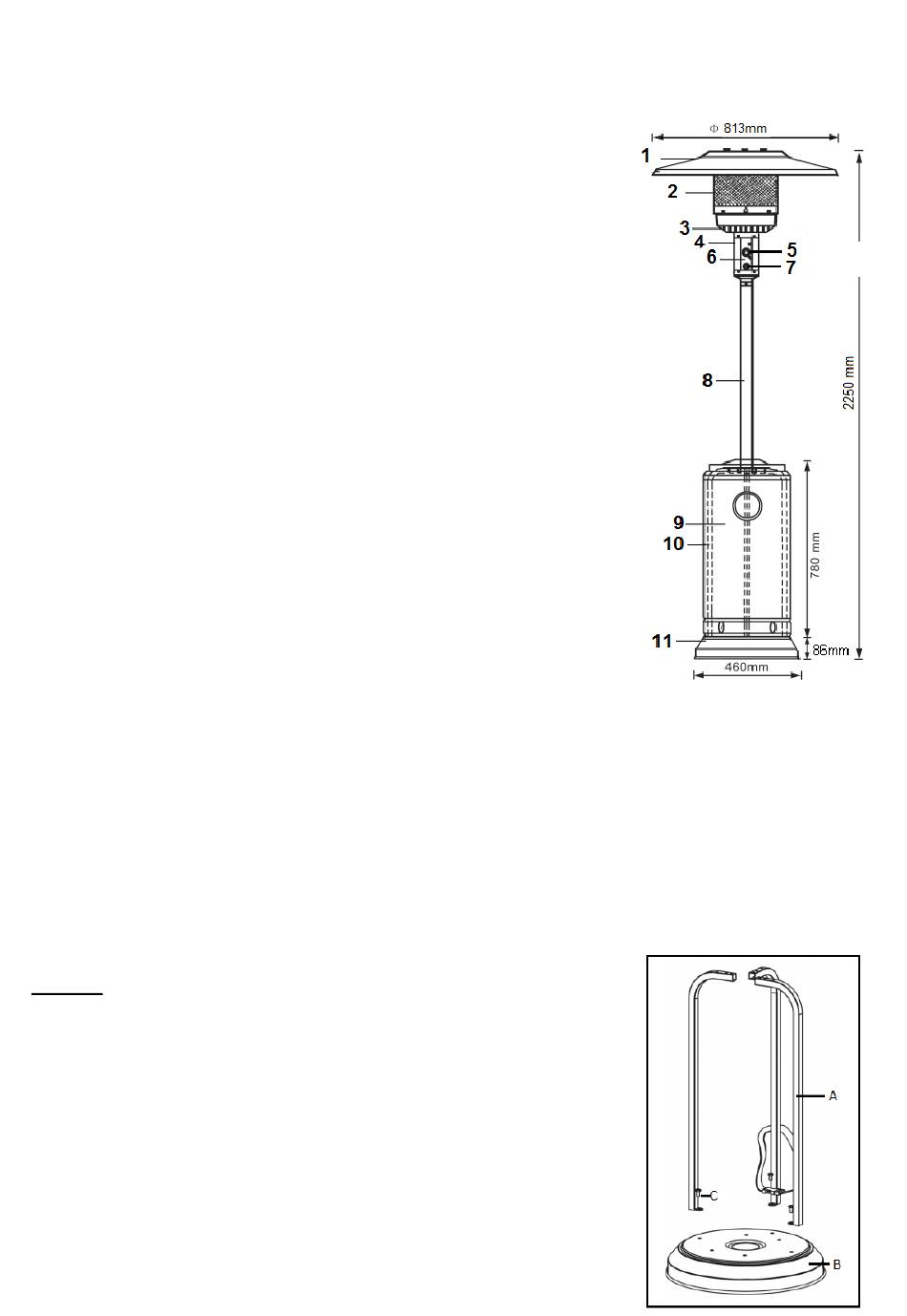

Beschrijving, samenstelling en montage
1.
reflectorkap
2.
vlammenscherm
3.
brander
4.
luchttoevoer
5.
bedieningsknop
6.
bedieningspaneel
7.
ontstekingsknop
8.
standaard
9.
gasflescontainer
10. containerframe
11. basis gevuld met cement
Verplaatsbare terras/tuinverwarmer met
gasflescontainer
Alleen geschikt voor gebruik buitenshuis
Warmteafgifte via reflecterende kap
Aansluitingen op gastoevoer voorzien van
wartelmoeren
Gasflescontainer, standaard, bedieningspaneel,
brander en vlammenscherm van poedercoating
plaatstaal
Reflectorkap van aluminium
Leg voor aanvang van de montage het volgende gereedschap klaar:
Steeksleutel 10, 13 en 17
Verstelbare schroefsleutel 8 inch
Waterpomptang
Schroevendraaier medium
Zeepoplossing voor lekkagetest
Controleer aan de hand van de montagebeschrijving of alle onderdelen aanwezig
zijn.
Stap 1
1-1
Plaats de drie gebogen buizen (die samen het
containerframe vormen) op de basis, zie tekening
1-2
Gebruik 3 bouten M8 x 16mm om de buizen op de
basis te monteren.
A = containerframe B = basis C = bout
- 10 -
