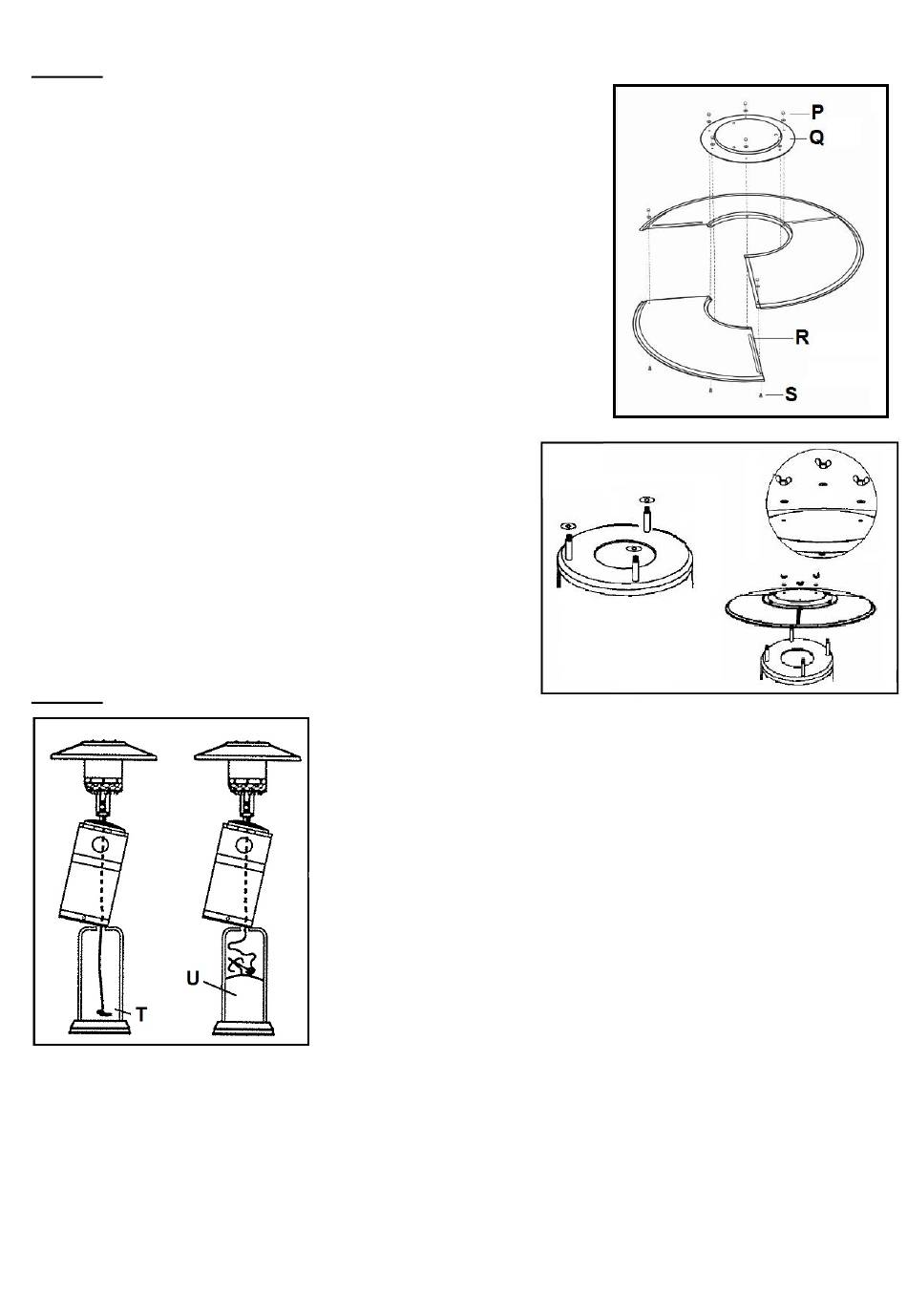

Stap 5
5-1
Verwijder het blauwe folie van de 3 segmenten en
de centrale plaat.
5-2
Zet de 3 segmenten van de reflectorkap met de 9
boutjes, ringen en dopmoertjes aan de centrale
plaat en elkaar vast.
5-3
Schuif 3 sluitringen over de pennen op het
vlammenscherm en plaats de reflectorkap
bovenop de brander, zodanig dat de pennen door
de gaten vallen en de kap op de bouten rust.
5-4
Plaats 3 sluitringen over de schroefdraadpennen
en zet het geheel vast met 3 vleugelmoeren
bovenop de kap.
P = dopmoer
Q = centrale plaat R = segment
S = boutje
Stap 6
Uw terrasverwarmer is nu gemonteerd.
Voer nu een uitgebreide lekkagetest uit: bestrijk de hele 'gasroute' met de
zeepoplossing en stel vast dat nergens gas weglekt. Met name de aansluitpunten
zijn risicoplaatsen: intensiveer daar de controles! Pas wanneer u 100% zeker weet
dat er nergens gas weglekt, mag u de terrasverwarmer in gebruik nemen.
Zie ook het hoofdstuk: Controle op gaslekkage.
6-1
Bevestig (indien gewenst) de transportwielen
met de beide bouten, de vier ringen en de twee
moeren op de basis van de terrasstraler.
6-2
Til de gasflescontainer op en laat deze rusten op
het frame.
6-3
Sluit de drukregelaar aan op de gasfles en draai
de sluiting stevig aan met een verstelbare
schroefsleutel (zie: aansluiten en verwisselen
gasfles).
6-4
Plaats de gasfles tussen het frame
6-5
Laat de container weer over het frame zakken
T = drukregelaar
- 12 -
U = gasfles
