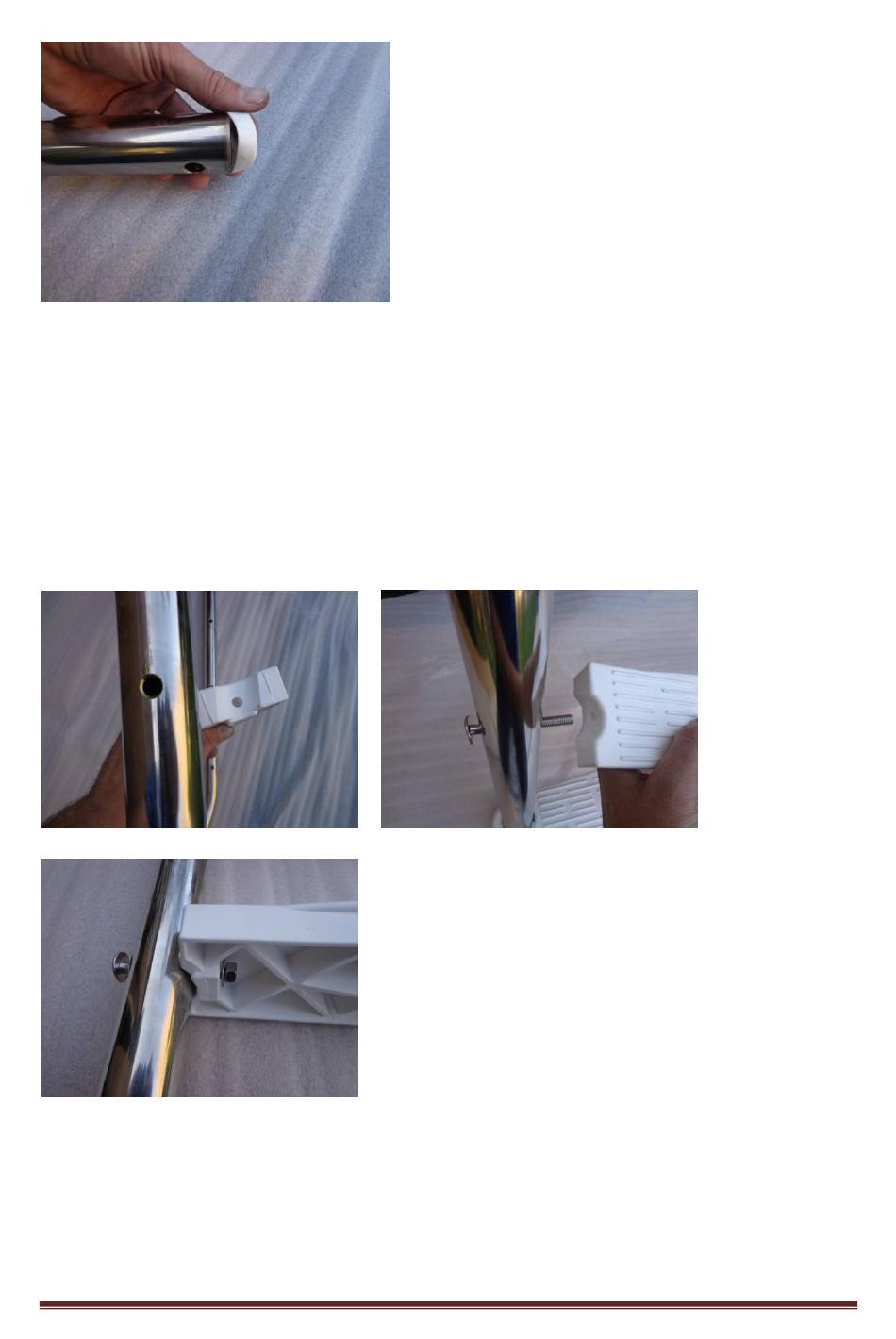

Plaats de bovenste traptrede (pos 4) aan 1 ladderrail: de traptrede kan maar op 1
manier worden bevestigd en dient evenredig te lopen met de bestrating. Kijk hiervoor
naar de uitsparing in de zijkant van de traptrede. Monteer de bolkop-bout (pos 17)
door de ladderrail heen en plaats vervolgens de sluitring (pos 18) en zeskantboer
(pos 19) aan de binnenzijde van de traptrede op de bolkop-bout. Zet de moer
e
handvast. Monteer de andere zijde van de traptrede aan de 2
ladderrail mbv de
bolkopbout, sluitring en moer. Herhaal dit ook voor de andere 2 traptreden.
Let op: zet de traptreden nog niet definitief vast.
Zet de glijbaan rechtop op het voetstuk en plaats de samengestelde ladder onder de
afdaling. Zet de gaten in de ladder en afdaling in 1 lijn. Hou de handrail (pos 5) boven
de afdaling met de schuine zijde naar voren gericht. Schuif de zeskantbout (pos 16)
vanaf de onderzijde door de ladder en de afdaling heen en in de handrail. Draai de
e
zeskantbout met de hand aan met ongeveer 6 windingen. Schuif de 2
zeskantbout
door het andere gat van de ladderrail en afdaling en draai deze met de hand vast in
15
Gebruiksaanwijzing en montagehandleiding Zoomerang / 25 februari 2015 rev. 0
