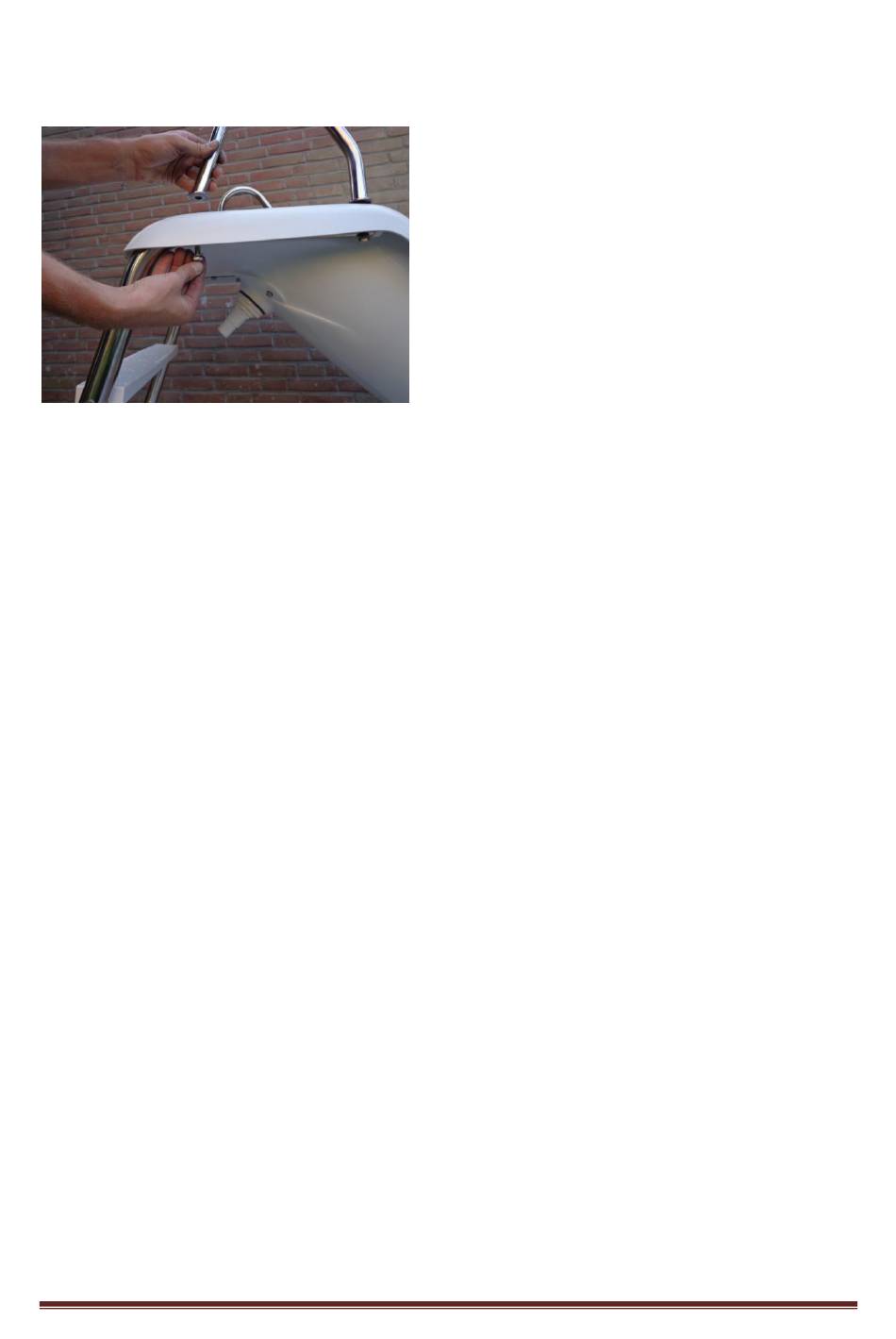

de handrail. Herhaal dit voor de andere zijde. Zet nu alle bouten vast van de
ladderrail en de 3 traptrede zodat de Zoomerang™ volledig is uitgelijnd.
STAP 3:
BELANGRIJK: Voordat de Zoomerang™ definitief vastgezet kan worden op de
ondergrond lees eerst hoofdstuk 7-b, 7-c en 7-f door.
TIP: zet de rozetten van de ladderrails tijdelijk vast aan de onderste trede met behulp
van plakband.
De Zoomerang™ wordt met behulp van wigankers definitief vastgezet aan de
ondergrond. Om de plaats te bepalen van deze gaten plaatst u de Zoomerang™ op
zijn definitieve lokatie en markeer met behulp van een stift of potlood de 3 gaten van
het voetstuk en de 2 gaten per ladderrail. Haal de Zoomerang™ weg en boor de
gaten op de juiste diepte. Het is belangrijk om de gaten loodrecht op de bestrating te
boren: de bestrating kan aflopen. Voor de diepte van de gaten zie hoofdstuk 7-f.
Verwijder boorgruis uit de gaten. Monteer de wigankers (pos 15) in de gaten en
plaats de Zoomerang™ over de wigankers. Monteer de sluitring en moer en zet de
Zoomerang™ definitief vast. Plaats de 3 grijze beschermkapjes (pos 8) over de
wigankers van het voetstuk. Plaats de rozetten (pos 6) over de wigankers van de
ladderrails.
TIP: gebruik bij elke draadverbinding een beetje anti-seize smeermiddel (pos 21)
TIP: op de web-site van Inter-fab staat ook de instructievideo van de Zoomerang™
f. Ondergrond ten behoeve van definitieve plaatsing
Figuur 3 laat een voorbeeld zien van de minimale benodigde oppervlakte van de
betonnen ondergrond per steun (betonpoer) van de Zoomerang™. De positionering
van de glijbaan ten opzichte van het zwembad kan varieren en dus ook de
plaatsbepaling van de betonpoeren.
16
Gebruiksaanwijzing en montagehandleiding Zoomerang / 25 februari 2015 rev. 0
