In schakelkast: Temperatuurschakelaar elektrisch aansluiten

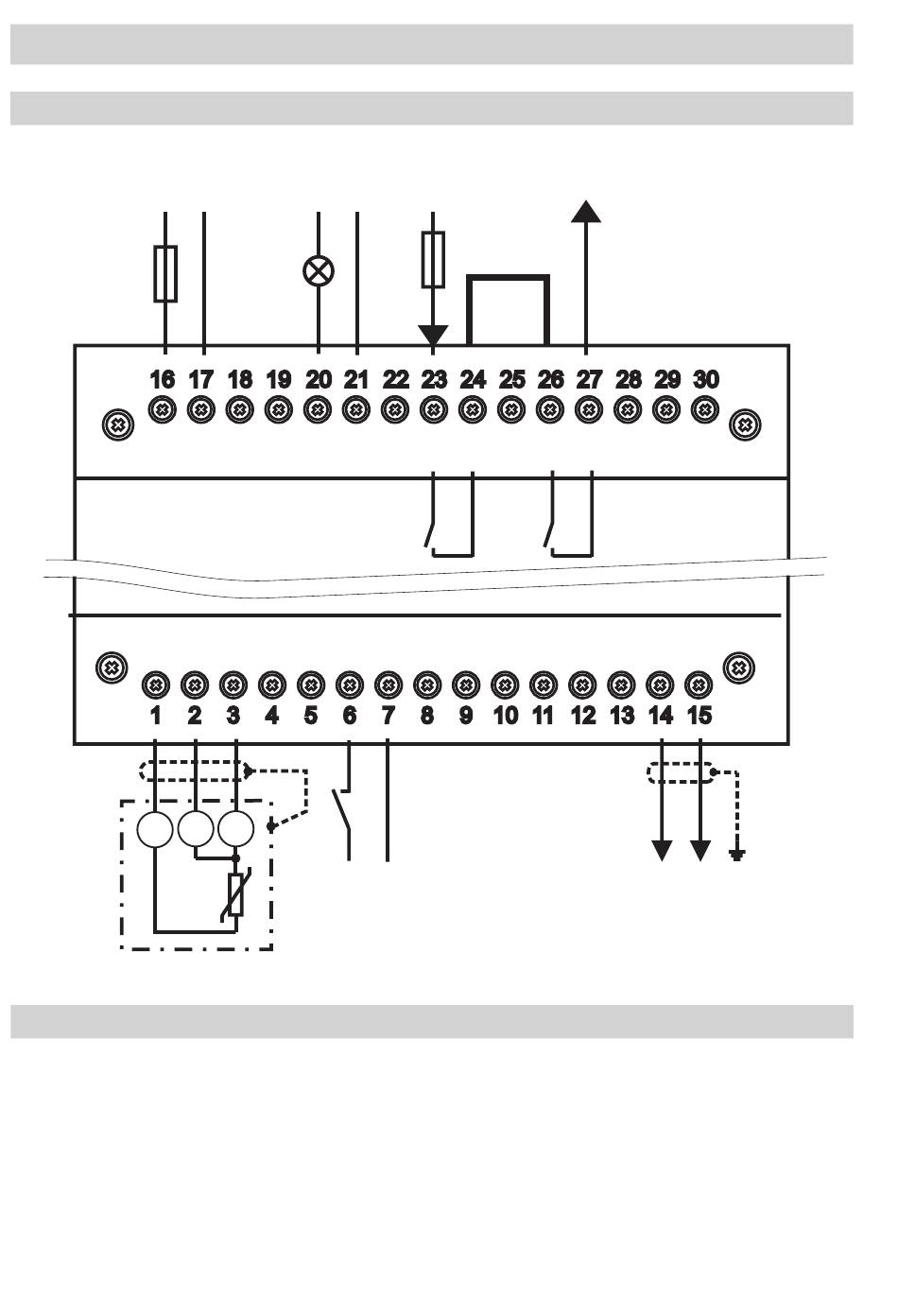

Aansluitschema temperatuurschakelaar TRS 5-50
L
(+) (-)
5
16
1
9
ws rt rt
Fig. 7
Legenda
5
Aansluiting voedingsspanning met lokale
zekering M 0,5 A
6
Signaaluitgang voor alarm extern
24 V DC 100 mA (halfgeleideruitgang)
7
Veiligheidscircuit, in- en uitgang
8
Draadbrug, lokaal, voor toepassing als veilig-
heidstemperatuurbegrenzer conform TRD
EN 12952/EN 12953
12
N
N L
6
17 18 19 20 21 22 23 24
2
3
4
5
6
0
)
( +
8
7
25
26
7
8
9
10
11 12
( - )
9
Aansluiting temperatuursensor
klem ws = wit, klemmen rt = rood
0
Reset/testingang, 24 VDC
a
Actuele waarde-uitgang 4-20 mA
(0 - 650 °C) (optie)
b
Centrale aardingspunt (ZEP) in de
schakelkast
7
27
28
29
30
13
14
15
a
(-)
(+)
b
