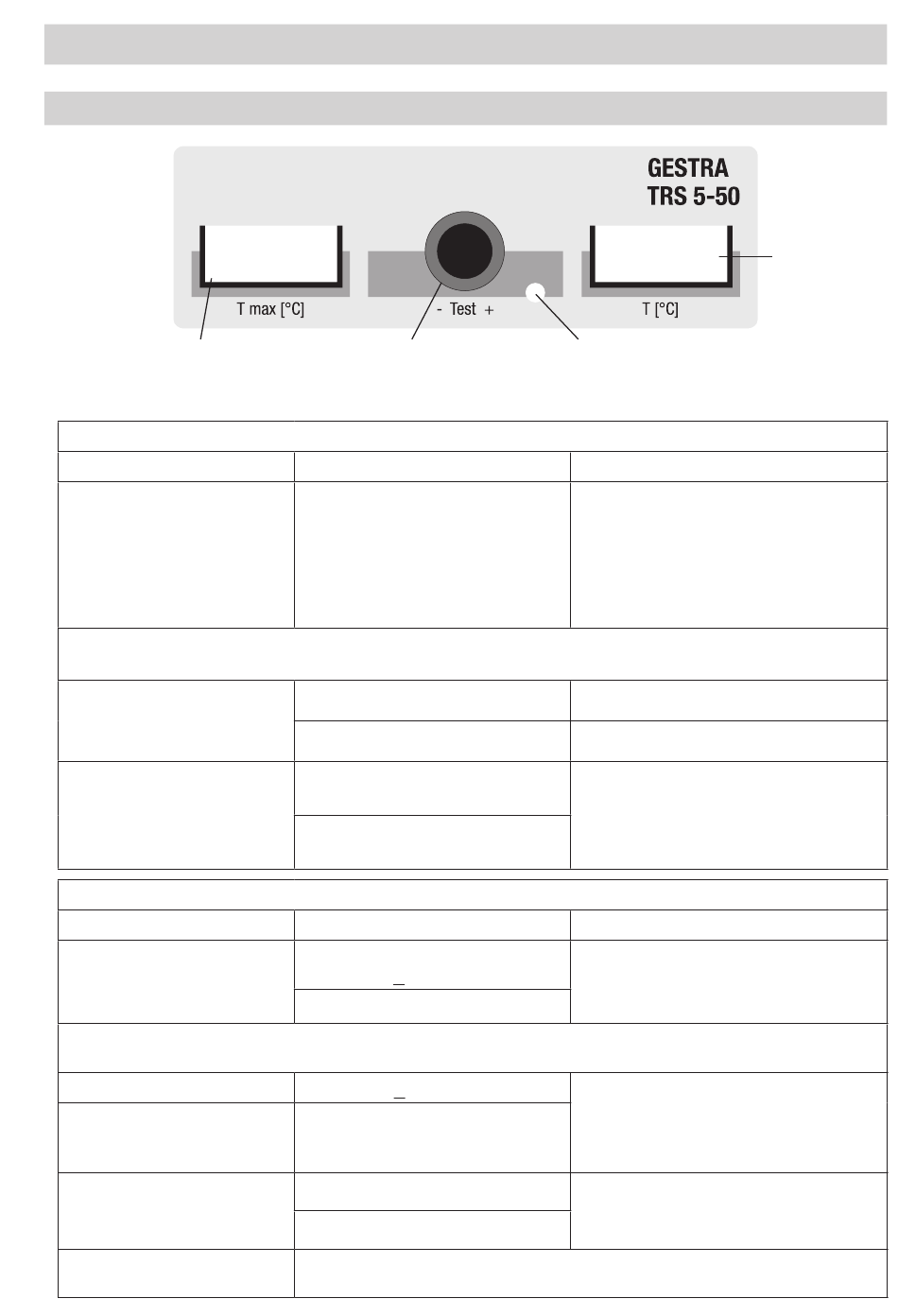

Inbedrijfname
Start en MAX-grenswaarde instellen
543
Fig. 10
Aanwijzing
grenswaarde
Toestand en actie
Voedingsspanning inschakelen.
Houd a.u.b. de systeem- en segmenttest in de gaten. Vervang de temperatuurschakelaar bij uitval van een
segment of een komma.
Momentele waarde T (°C) is
kleiner dan de grenswaarde
T
(°C)
MAX
Momentele waarde T (°C) is
groter dan de grenswaarde
T
(°C)
MAX
Actie
Druk met een
2,5 mm pen kort op de
verborgen drukknop
De grenswaarde wordt tijdens de invoer parallel op de weergaven T
Vervang de temperatuurschakelaar bij afwijkingen.
Draaiknop verdraaien
Kort op de drukknop drukken.
Bij iedere keer drukken wordt
het getal verhoogd.
Kort op de drukknop drukken.
Wanneer geen bediening
plaatsvindt:
Draaiknop met
geïntegreerde
drukknop
Start
Display
Alle segmenten en komma's in de
aanwijzingen T
en T worden na
MAX
elkaar getest. Deze lichten eenmaal
op en gaan dan weer uit.
Aanwijzing T
(°C)
MAX
Aanwijzing T (°C) momentele waarde Aanwijzing van de momentele waarde
Aanwijzing T
(°C) knippert
MAX
Aanwijzing T (°C) momentele waarde
MAX-grenswaarde instellen
7-segment display
T
(°C): Aanwijzing grenswaarde,
MAX
0
eerste cijfer (
00) knippert.
T (°C): Aanwijzing grenswaarde
0
Eerste cijfer (
00) knippert.
2e of 3e cijfer knippert.
(van links naar rechts)
T
(°C): Aanwijzing grenswaarde
MAX
T (°C): Aanwijzing momentele waarde
na 10 s wordt naar normaal bedrijf teruggeschakeld.
520
Drukknop (verborgen) voor
vrijgave van de instelling.
Boring 3 mm
∅
Werking
Systeem- en segmenttest, duur ca. 15 s,
daarna schakelt de temperatuurschakelaar
om naar normaal bedrijf.
Aanwijzing van de ingestelde grenswaarde
STW: veiligheidscircuit geopend, signaal-
uitgang gesloten.
STB: Veiligheidscircuit geopend en ver-
grendeld, signaaluitgang gesloten.
Functie
U geeft het instellen van de grenswaarde
vrij.
en T getoond.
max
U stelt de grenswaarde in. Naar rechts
draaien verhoogt de waarde, naar links
draaien verlaagt de waarde.
U bevestigt de invoer. Vermeld a.u.b. de
grenswaarde op de typeplaat.
Aanwijzing
momentele
waarde/fout-
code
17
