n
Motpot
Hoog
Motpot
Laag
(06-F19)

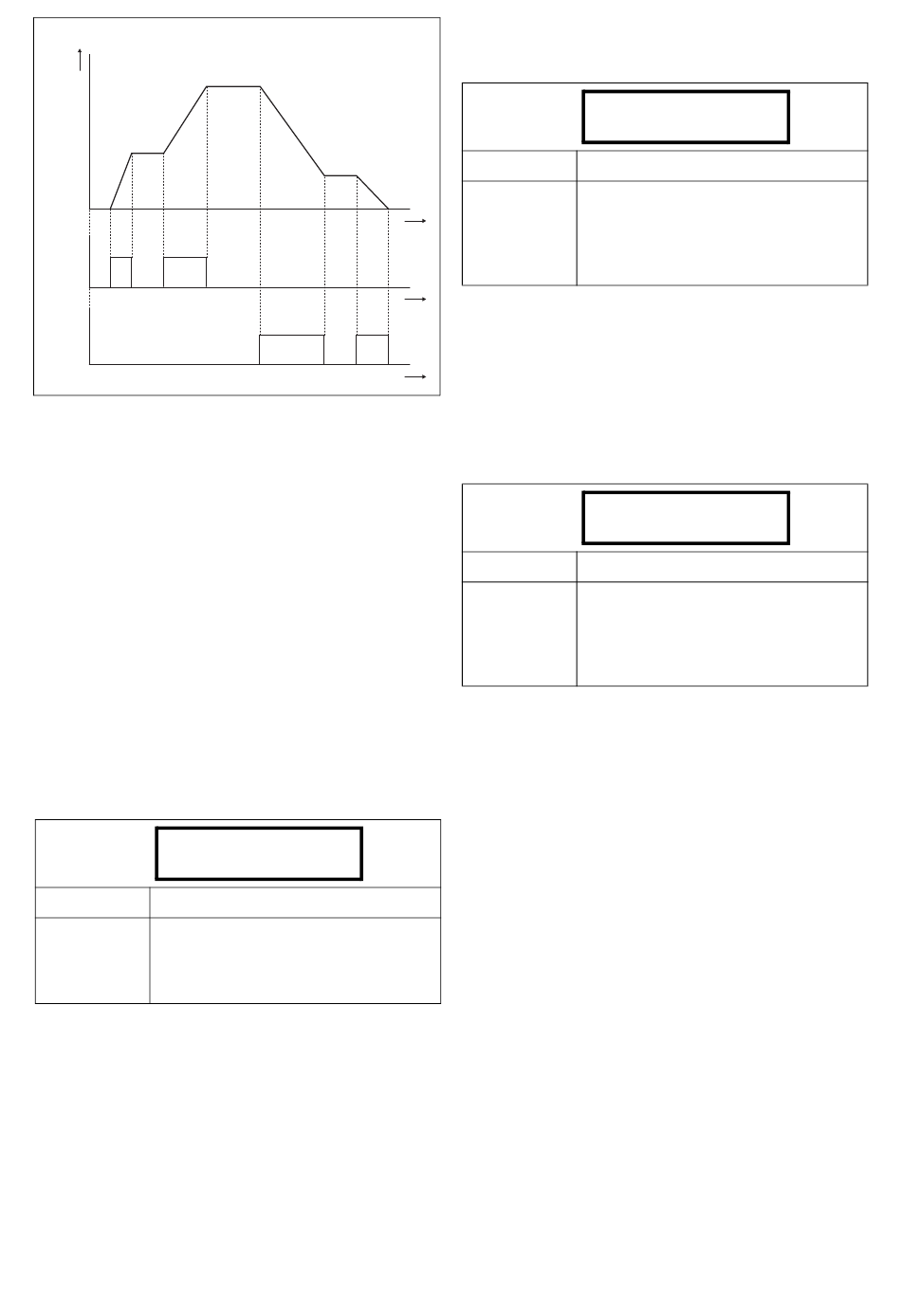

Fig. 54 MotPot-functie.
LET OP! De MotPot-functie is vluchtig, wat wil zeggen dat de
referentiewaarde 0rpm is na voeding uitschakelen, Stop of Trip.
Zie § 5.4.19, pag. 39. Het MotPot-commando heeft voorrang op
de analoge ingangen. Als er een analoge referentie actief is en
op hetzelfde moment de MotPot Hoog/Laag is geactiveerd, dan
zal de referentie toenemen/afnemen vanaf dat punt. De
analoge referentie is niet in gebruik als de MotPot-functie actief
is.
LET OP! Als ofwel de functie Referentie Signaal [212] (§ 5.3.3,
pag. 28) of Run/Stop Signaal [213] (§ 5.3.4, pag. 29) op Kl/
DigIn1 of Comm/DigIn1 zijn ingesteld, kan de digitale ingang
niet geprogrammeerd worden. De volgende meldingen worden
weergegeven: "Ref = Toets", "Run = Toets" of "Rf+Rn = Toets".
5.5.14
DigIn 2 [422]
Dezelfde functie als DigIn 1 [421]. Zie § 5.5.13, pag.
50.
422 DigIn 2
Stp
Fabrieksinst.:
Uit
Uit, Eindschak +, Eindschak -, Ext Trip,
AnIn Select, Toerental 1, Toerental 2,
Keuze:
Toerental 4, Snelstop, Jog, MotPot
Hoog, MotPot Laag, Voeding Uit
LET OP! Als de functie Selecteer set nr. [234] (§ 5.3.20, blz. 34)
is ingesteld op DigIn 3+4, kan de digitale ingang niet worden
geprogrammeerd. Het bericht 'PS geselecteerd' wordt
weergegeven.
5.5.15
Dezelfde functie als DigIn 1 [421]. Zie§ 5.5.13, pag.
50.
Fabrieksist.:
t
Keuze:
t
LET OP! Als de functie Selecteer set nr. [234] (§ 5.3.20, pag.
32) is ingesteld op DigIn 3 of DigIn 3+4, kan de digitale ingang
niet worden geprogrammeerd. De melding "PS Geselecteerd!"
wordt weergegeven.
t
5.5.16
Dezelfde functie als DigIn 1 [421]. Zie § 5.5.13, pag.
50.
Fabrieksinst.:
Keuze:
LET OP! Als de functie Selecteer set nr. [234] (§ 5.3.20, pag.
32) is ingesteld op DigIn3 of DigIn 3+4, kan de digitale ingang
niet worden geprogrammeerd. De melding "PS Geselecteerd!"
wordt weergegeven.
5.5.17
Submenu met alle instellingen voor de analoge uit-
gangen.
Uit
FUNCTIEBESCHRIJVING VAN HET MENU SET-UP
DigIn 3 [423]
423 DigIn 3
Stp
Uit
Uit, Eindschak +, Eindschak -, Ext Trip,
Stop, AnIn Select, Vast Toerental 1 Ref,
Vast Toerental 2 Ref, Vast Toerental 4
Ref, Snelstop, Jog, MotPot Hoog, Mot-
Pot Laag, Voeding Uit
DigIn 4 [424]
424 DigIn 4
Stp
Uit
Uit, Eindschak +, Eindschak -, Ext Trip,
AnIn Select, Vast Toerental 1 Ref, Vast
Toerental 2 Ref, Vast Toerental 4 Ref,
Snelstop, Jog, MotPot Hoog, MotPot
Laag, Voeding Uit
Analoge Uitgangen [430]
Uit
Uit
51
