Programmering CPBULL80M
CHECK DE AANSLUITINGEN
Check, voordat u begint met het programmeren van de motorsturing, dat de motor correct is aangesloten:
- Verwijder de voeding
- Beweeg de poort handmatig en zet hem half open, blokkeer hem vervolgens.
- Sluit de voeding opnieuw aan.
- Geef een stap-voor-stap commando met de drukknop <->.
- De poortl gaat nu open.
Wanneer de poort niet gaat schuiven draait u de motor verbindingen (MOT<>MOT) en de eindschakelaars SWO<>SWC om.

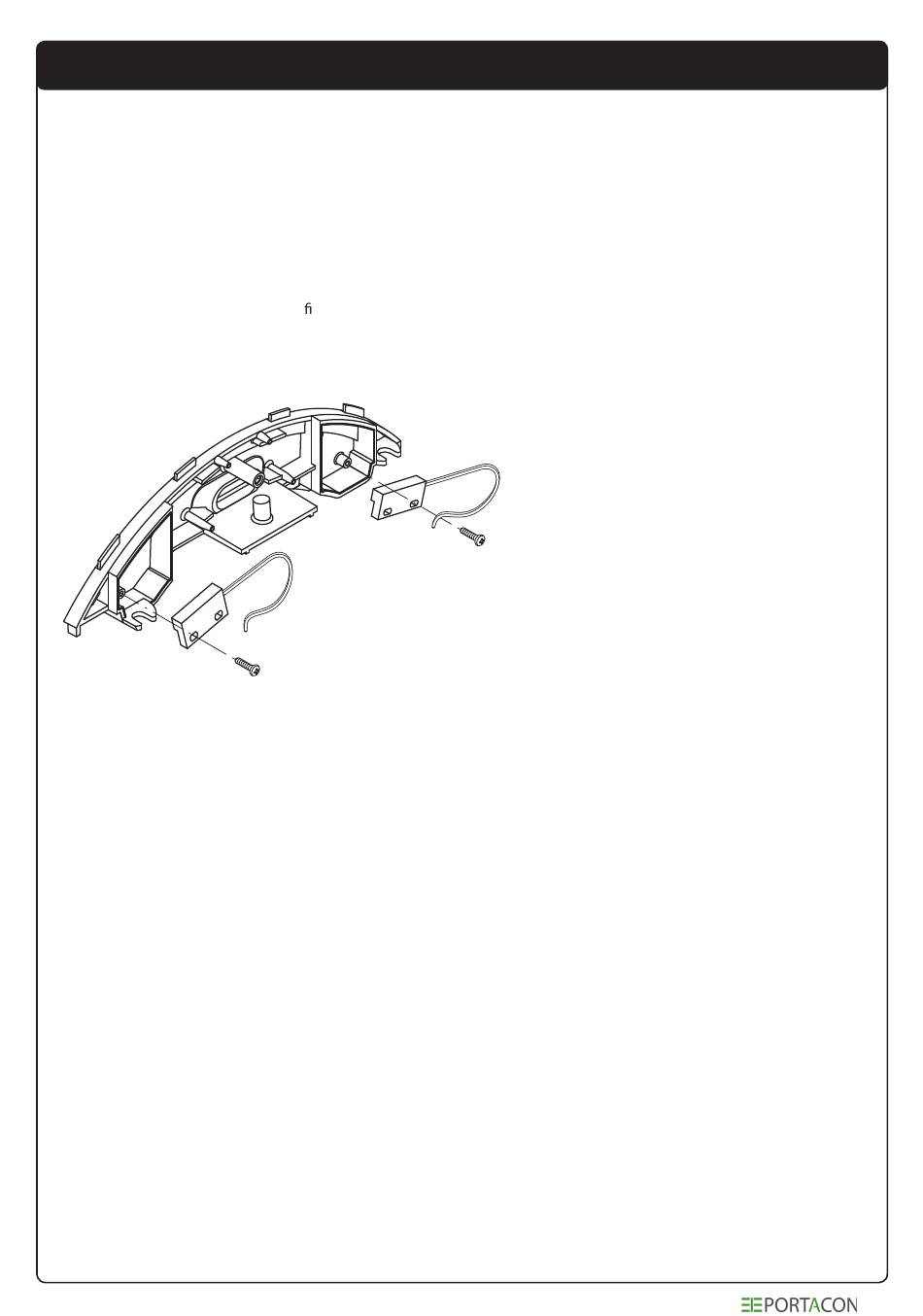

Als de openingsrichting niet goed is moeten de magnetische eindschakelaars omgekeerd worden,
zoals weergegeven in onderstaande guur.
- Laat de poort een volledige beweging maken, van eindschakelaar tot eindschakelaar, zonder stoppen, om de poortlengte in te
stellen.
POSITIE VAN DE SENSOREN
PROGRAMMERING
Het programmeren van de verschillende functies van de motorsturing wordt gedaan via het LCD display op de motorsturing en het
instellen van de gewenste waarden in de programmeringsmenu's, zoals hieronder beschreven.
Met het parameters menu kunt u een waarde aan een functie toewijzen, op dezelfde manier als een instelbare trimmer.
Met het logica menu kunt u functies activeren en deactiveren, op dezelfde manier als het instellen van een dipswitch.
Andere speciale functies volgens de parameters en logica menu's kunnen variëren afhankelijk van het type motorsturing of toege-
voegde software.
GEBRUIK VAN DE PROGRAMMERINGSTOETSEN
Druk op de PG knop om toegang te krijgen tot het hoofdmenu. Deze knoppen kunnen worden geselecteerd door het drukken
op de + en - toetsen.
- Als u drukt op de + knop kunt u scrollen door het Functie menu van boven naar beneden.
- Als u drukt op de - knop kunt u scrollen door het Functie menu van beneden naar boven.
- Als de PG knop wordt ingeduwd kunnen de te wijzigen instellingen worden ingevoerd.
- De ingestelde waarden kunnen worden gewijzigd door de + en de - knop.
- De waarde zal worden ingesteld als u drukt op de PG knop. Op het display verschijnt PRG.
Zie paragraaf "Programmeringsvoorbeeld".
OPMERKINGEN
:
Wanneer u tegelijk drukt op de + en - knop vanuit een functie menu gaat u terug naar het vorige menu zonder wijzigingen aan te
brengen.
Als de - knop wordt ingedrukt als het display uitgeschakeld is, is dit hetzelfde als het geven van een stap-voor-stap controle.
Wanneer het bord is ingeschakeld, wordt de software versie ca. 5 sec. lang getoont op het display.
Houdt de + of de - knop vast om het scrollen door de instelbare waarden te versnellen.
Na 30 seconden zal de motorsturing de programmering verlaten en het display uitschakelen.
17
