3.7
Schokbreker vervangen

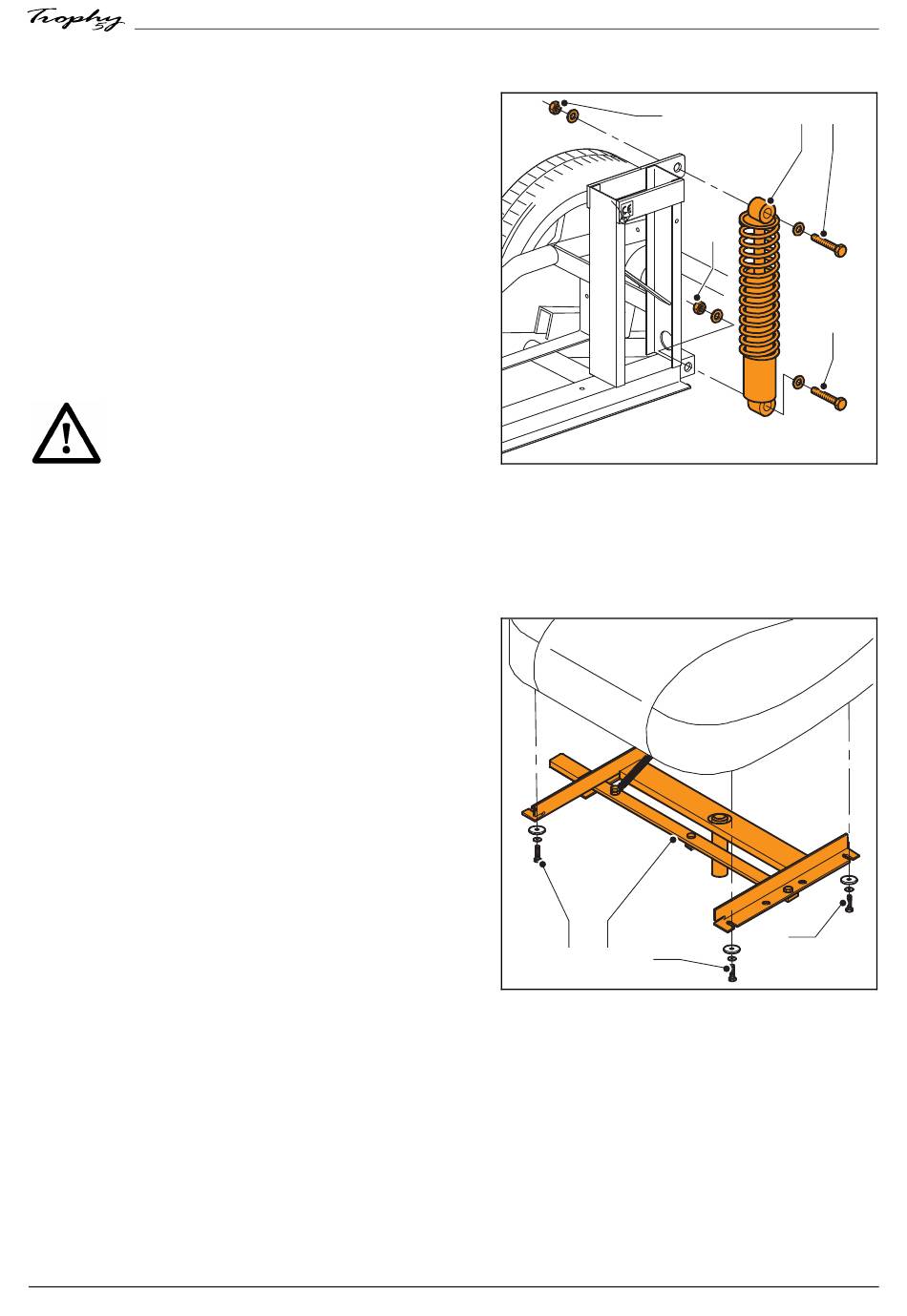

Zie fig. 000000009.
Het vervangen van de schokbreker dient als volgt te worden
uitgevoerd:
Neem de stoel weg, zie 'stoel wegnemen'.
Neem de achterkap af, zie 'achterkap afnemen'.
Ondersteun de scooter zodanig onder de accubak, dat de
beide aandrijfwielen net op de grond blijven staan.
Draai de bouten (A) los met een ringsleutel met een
sleutelwijdte van 19 mm en houd beide moeren (B) tegen
met een steeksleutel met een sleutelwijdte van 19 mm.
Neem de schokbreker (C) weg.
Een nieuwe schokbreker kan in de omgekeerde volgorde
worden aangebracht.
Let op:
De borgmoeren mogen niet hergebruikt
worden, maar moeten vervangen worden
door nieuwe.
Na de montage van de nieuwe of zwaardere schokbreker kan de ondersteuning van de scooter worden
weggenomen: de scooter is weer bedrijfsgereed.
3.8
Stoel en toebehoren
3.8.1
Stoelframe vervangen
Zie fig. 000000010.
Het stoelframe dient als volgt vervangen te worden:
Neem de stoel weg, zie 'stoel afnemen'.
Draai de bouten (A) los met een ringsleutel met een
sleutelwijdte van 10 mm.
Hiermee komt het stoelframe (B) los.
Een nieuw stoelframe kan in de omgekeerde volgorde
worden aangebracht.
Versie 2011v1
B
B
A B A
Onderhoud
C A
A
A
25
