3.9.5
Achterbumper afnemen

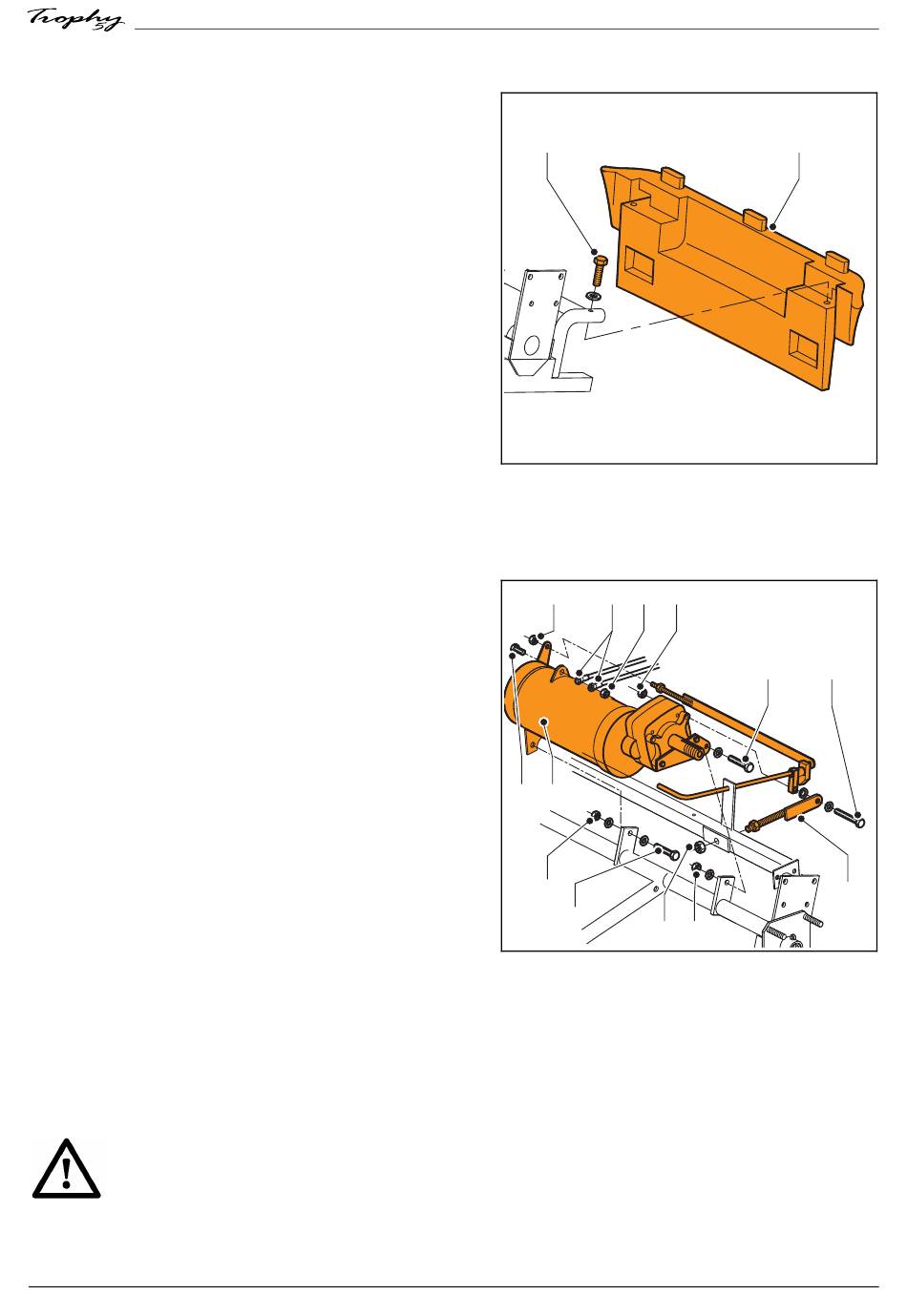

Zie fig. 000000018.
Het afnemen van de achterbumper dient als volgt te worden
uitgevoerd:
Neem de stoel weg, zie 'stoel wegnemen'.
Neem de achterkap weg, zie 'achterkap afnemen'.
Draai de bouten (A) los met een ringsleutel met een
sleutelwijdte van 10 mm.
Neem de bumper (B) af.
Het aanbrengen van de bumper dient in de omgekeerde
volgorde te gebeuren.
3.10
Aandrijving en componenten vervangen
XXXXXX-020707000-nl.doc
3.10.1 Aandrijfunit vervangen
Zie fig. 000000019.
Het vervangen van de aandrijfunit dient als volgt te worden
uitgevoerd:
Schakel de scooter uit.
Trek één van de connectors van een accu los,
zie 'accu's vervangen'.
Neem de stoel weg, zie 'stoel wegnemen'.
Neem de achterkap weg, zie 'achterkap afnemen'.
Neem de motorrem weg, zie 'motorrem vervangen'.
Neem de vrijloopschakelaar weg, zie 'vrijloopschakelaar
vervangen'.
Demonteer het kettingwiel van de aandrijfunit, zie
'kettingwiel aandrijfunit vervangen'.
Draai de moeren (A) los met een steeksleutel met een
sleutelwijdte van 10 mm.
De bouten (B) zijn geborgd tegen draaien.
Hiermee komen de aansluitkabels (C) van de motor los en
ook de aansluitingen van de condensator.
Draai moer (D) los met een ringsleutel met een
sleutelwijdte van 17 mm.
Draai moer (E) en bout (F) los met een steeksleutel met een sleutelwijdte van 13 mm.
Draai moer (G) los met een ringsleutel met een sleutelwijdte van 10 mm.
Neem de kettingspanner (H) weg.
Draai moer (I) en de bouten (J) los met een steeksleutel met een sleutelwijdte van 13 mm.
Neem de aandrijfunit (K) weg.
Het aanbrengen van een nieuwe aandrijfunit dient in de omgekeerde volgorde te gebeuren.
Let op:
Sluit de bruine aansluitkabel van de motor aan op de plus-pool.
Sluit de blauwe aansluitkabel van de motor aan op de min-pool.
Sluit met de aansluitkabels van de motor ook de draden van de condensator aan.
Versie 2011v1
A
G
C
A
E
B
K
I
J
D
Onderhoud
B
J
F
H
I
29
