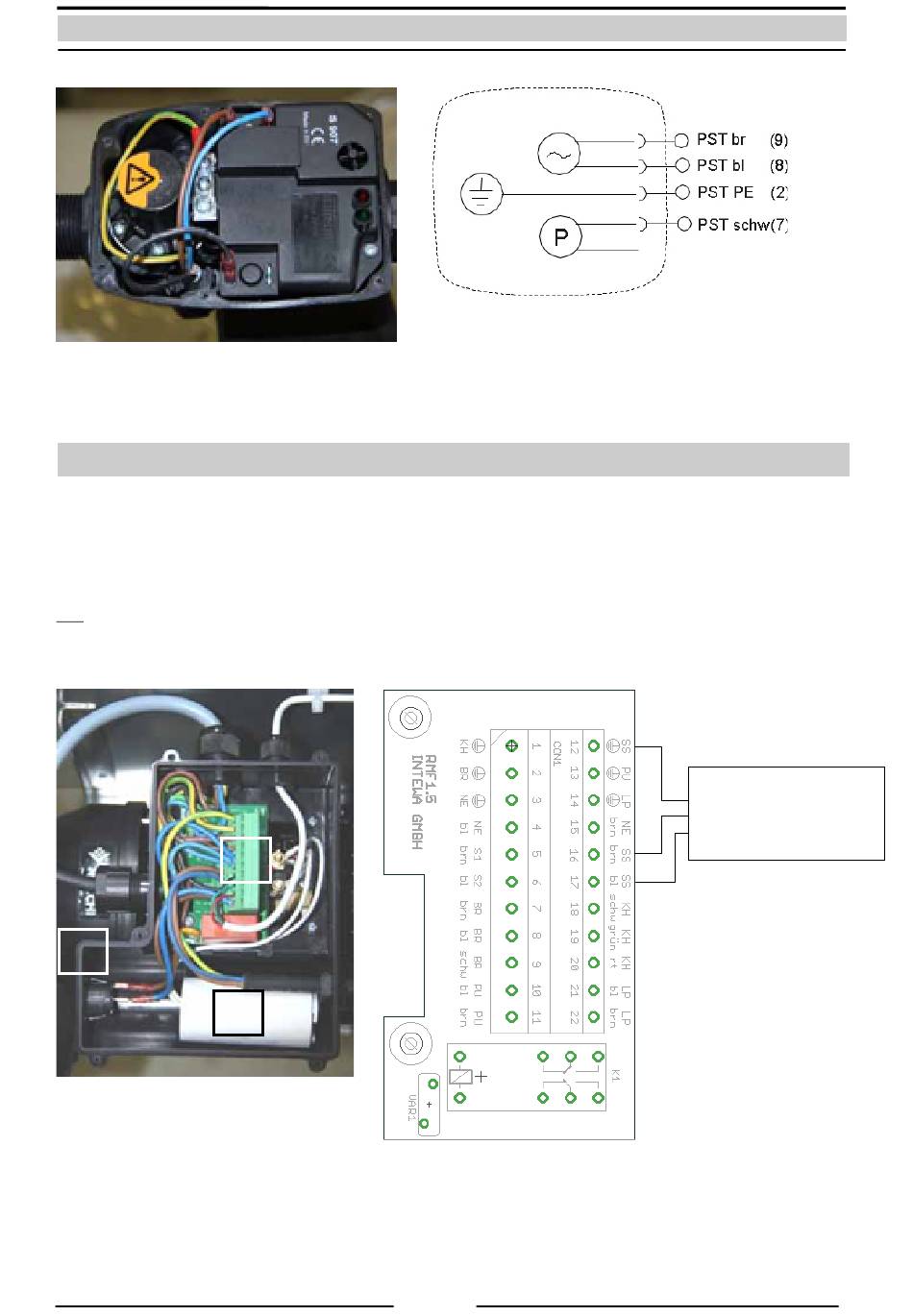

5.2 Onderdeel basissturing
In de klemkast van de pomp bevindt zich de basissturing (1), waaraan alle electrische komponenten van
de RM Favorit zijn aangesloten en de motorcondensator (2), nodig voor het starten van de motor. Op de
linker zijkant van de klemkast bevindt zich de gebruiksschakelaar (3) voor de instelling van automatische-
of onderhoudsmodus. (functiebeschrijving zie punt 7.3)
Tip:
Bij de montage van RM Favorit moet de vlotterschakelaar van de plaat losgemaakt worden, indien de
kabel door een muurdoorvoer moet lopen.
[3]
[2]
[1]
Klemmenblok van de basissturing in de klemkast
Verbinding pompsturing / basissturing in de klemkast
12
Vlotterschakelaar
SS (12):
groen/geel
SS brn (16): bruin
SS bl (17):
blauw
