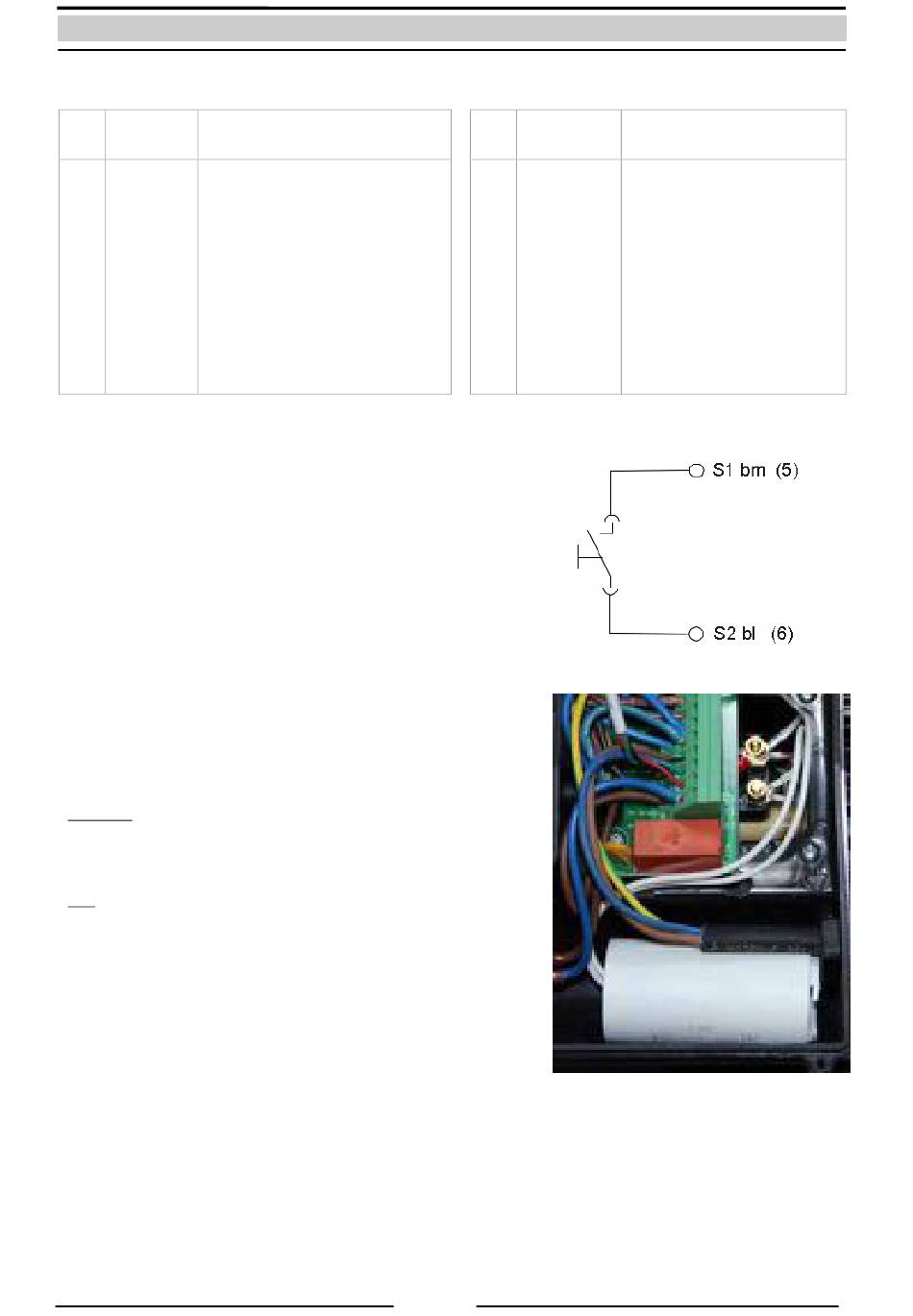

Platine-
Pos.
Beschrijving aansluiting
aanduiding
1
KH PE
Aarding- 2/3-Weg kogelkraan
Aarding pompsturing
2
BR PE
Aarding aansluiting net
3
NE PE
N-Netleiding blauw
4
NE bl
Gebruiksschakelaar bruin
5
S1 brn
Gebruiksschakelaar blauw
6
S1 bl
L1-Pompsturing bruin
7
BR brn
N-Pompsturing blau w
8
BR bl
Pompsturing zwart
9
BR schw
N-Pomp blauw
10
PU bl
L1-Pomp bruin
11
PU brn
Tabel: overzicht van de kabels
De aansluiting van de gebruiksschakelaar is met vlakke
stekker uitgevoerd.
.
Om de condensator te kunnen wisselen dient met de
moeren te lossen om de ringogen van de kabel te
demonteren
Opgelet:
De moeren mogen niet in de bedrading van de
motorwikkeling blijven steken!!
Tip:
Bij de aansluiting van een nieuwe condensator moet de
polarisatie niet worden nagezien.
Platine-
Pos.
aanduiding
12
SS PE
13
PU PE
14
LP PE
15
NE br
16
SS brn
17
SS bl
18
KH schw
19
KH grün
20
KH rt
21
LP bl
22
LP brn
13
Beschrijving aansluiting
Aarding vlotterschakelaar
Aarding pomp
Aarding laadpomp
L1- Netleiding bruin
Vlotterschakelaar bruin
Vlotterschakelaar blauw
N-Kogelkraan zwart
L1-Kogelkraan groen
L1-Kogelkraan rood
N-Laadpomp LP
L1-Laadpomp LP
