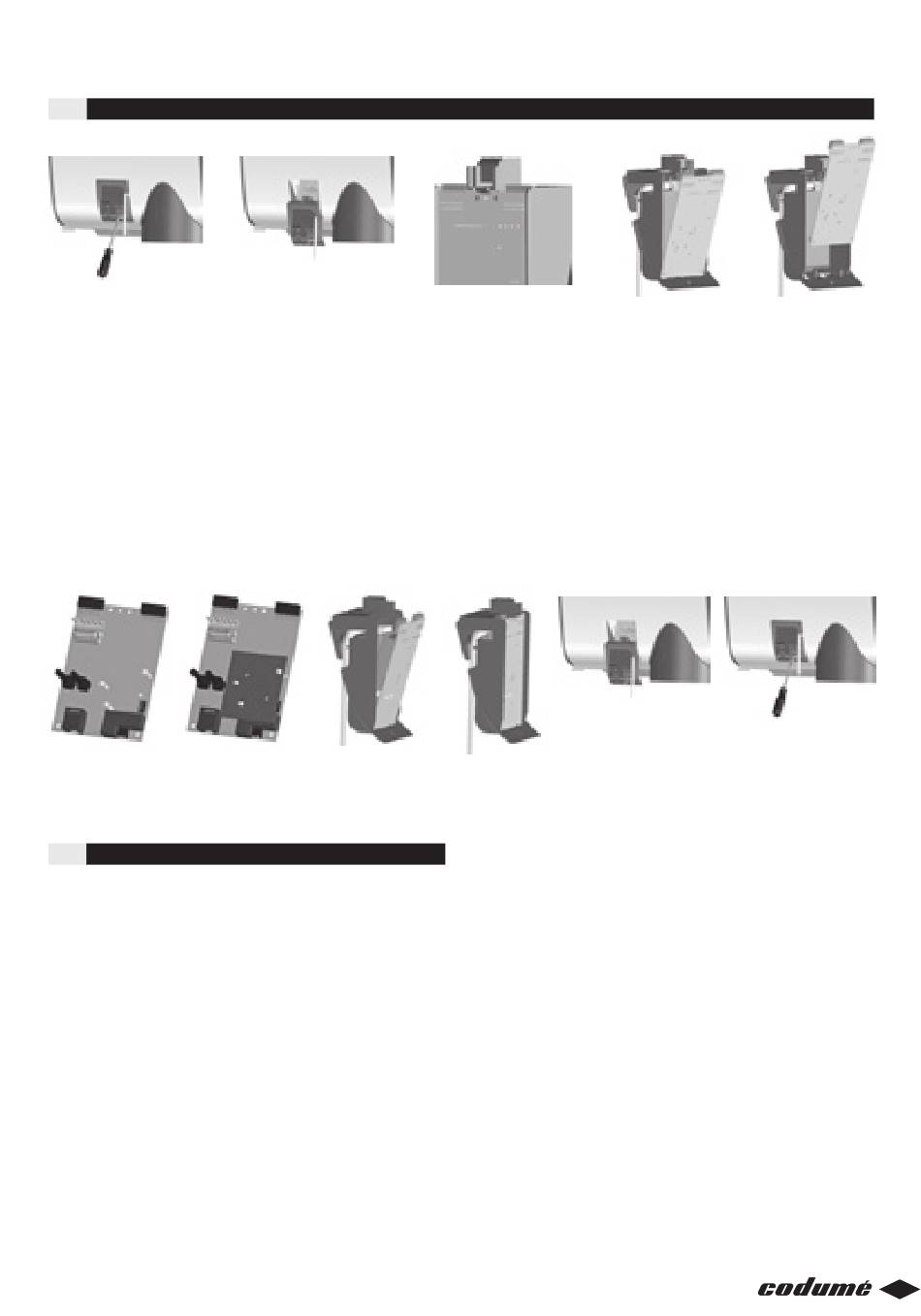

3.11 Montage RFT print
3.11 Montage RFT print
1
Schakel voor montage altijd eerst de spanning af door de stekker uit de wandcontactdoos te halen.
u
Verwijder de schroef van het aansluitkapje. [1]
u
Schuif de aansluitkap naar beneden uit de behuizing. [2]
u
Duw de borglip naar voren [3] en trek de print naar voren [4] en omhoog uit de behuizing. [5]
u
P laats de afstandhouders van de RFT-print op de basisprint [6] en plaats daarna de RFT print op de connector en de
u
afstandhouders. [7]
Z et de print terug in de behuizing door eerst de potmeters door de gaatjes te steken en daarna de onderzijde van de print
u
achter de clips te steken. [8]
Duw de print klem achter de borgclip [9] en schuif de aansluitkap weer in de behuizing van de unit. [10]
u
Plaats de schroef weer terug in de unit. [11]
u
Meld de RFT bedieningsschakelaar aan op de ontvanger (zie beschrijving RFT-SET).
u
6
3.12 Andere mogelijke regelingen
3.12 Andere mogelijke regelingen
Andere mogelijke regelingen
De HRU 3 BV (N) unit voorzien van een snoer met 5 draden
is ook geschikt voor andere aansluitingen bvb op domotica,
uurwerken, ...
Een combinatie van deze aansluitingen samen met de RF
bediening is mogelijk.
2
7
8
3
10
9
4
5
11
13
