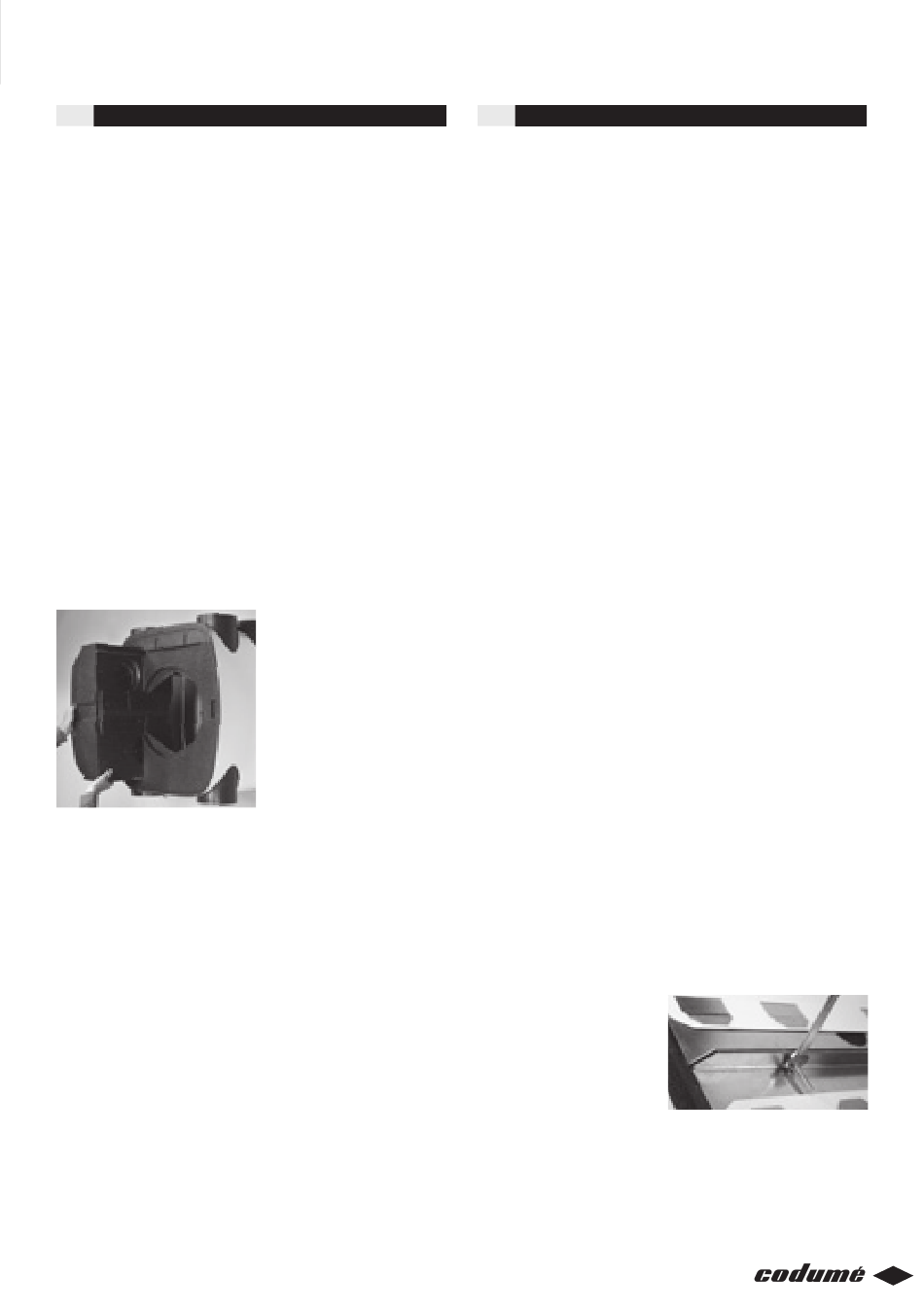

4.3 De servicemodule
Behalve de bypass en vorstklep bevinden alle bewegende
delen zich in de motormodule. Deze kan in geval van een
storing eenvoudig worden gewisseld of buiten de unit wor-
den gerepareerd. De motormodule bestaat uit een harde
kunststofplaat waaraan de ventilatoren en de regeling zijn
bevestigd. Deze harde kunststofplaat is in de zwart ge-
schuimde kunststofbehuizing geklemd, de servicemodule.
Het verwisselen van de motormodule gaat als volgt:
Neem de voedingsstekker uit de wandcontactdoos;
u
Verwijder de aansluitkap met voedingskabel uit de unit;
u
Verwijder de filters uit de frontplaat;
u
Verwijder de deur door deze linksom te draaien;
u
Maak de klemband aan de onderzijde ca. 1,5 cm losser;
u
Verwijder de filters en de wisselaar, zoals beschreven in
u
hoofdstuk 4.1 en 4.2;
Koppel de elektrische kabel van de bypass
u
vorstklepmotor los. Deze connector bevindt zich in de
buurt van de toevoerventilator (bovenste);
Schuif de motormodule uit de unit en houd daarbij de
u
rest van de behuizing tegen, zodat de unit tegen de
muur blijft hangen.
Het monteren van de servicemodule gaat eenvoudig in
omgekeerde volgorde:
S chuif de servicemodule in de unit. Het gaat het
u
makkelijkst als met de servicemodule de mantel iets
naar buiten wordt geduwd. Als de module er op 3 cm na
in zit, ondervindt deze wat weerstand. Druk dan vanuit
de binnenzijde van de unit de motormodule iets naar
buiten;
S chuif de module zo ver dat de rand van de behuizing
u
weer één vlak vormt;
P laats de bypass kabel en de connector;
u
P laats de wisselaar;
u
D raai de twee bouten aan de onderzijde van de unit
u
weer vast;
P laats de afdichtingsschijf;
u
P laats de deur door deze rechtsom te draaien;
u
P laats de filters;
u
P laats de aansluitkap met voedingskabel;
u
S top de voedingsstekker in de wandcontactdoos;
u
D e unit is nu gereed voor gebruik.
u
4.4 De ventilatoren
Er zijn twee energiezuinige gelijkstroommotoren toege-
past. De ventilatoren zijn voorzien van een permanente
magneetmotor waardoor het energiegebruik minimaal is.
De schoepen zijn robuust en achterovergekromd. Door deze
schoepvorm heeft de ventilator veel minder last van even-
tuele vervuiling op lange termijn. Als onderhoudsinterval
voor het reinigen van de waaiers wordt zes jaar aangehou-
den. Dit is wel afhankelijk van het onderhoud aan de filters.
Het demonteren en monteren van de ventilatoren gaat
als volgt:
V erwijder de servicemodule zoals is omschreven in
u
hoofdstuk 4.3;
Verwijder de isolatieplaat;
u
D raai de printplaatmodule om en trek de connector van
u
de vorstbeveiligingsensoren en de connector van de
bypass los. Dit zijn de connectoren aan de draden die
door de zwart geschuimde kunststofbehuizing gaan;
N u kan de harde kunststofplaat compleet met
u
ventilatoren, voeding en regeling van de zwart
geschuimde kunststofbehuizing worden gescheiden;
D aarna kunnen de ventilatoren worden verwijderd:
u
- neem de kabelafdichting uit het gat;
- neem de connector los van de printplaat;
- draai de vier M4 moeren los;
- n eem de ventilator inclusief trillingsdempers uit de
motorplaat, en haal de kabel met connector door het
gat in de motorplaat;
D e ventilator is nu uitgebouwd en gereed om te reinigen
u
of te vervangen.
Het monteren van de ventilatoren gaat in omgekeerde
volgorde:
H aal de kabel met connector door de daarvoor bestemde
u
opening in de motorplaat;
B reng de ventilator op de plaats, door de tapeinden van
u
de vier trillingsdempers door de motorplaat te steken;
B reng bij iedere trillingsdemper een tandring aan. Dit is
u
zeer belangrijk ter voorkoming van naderhand lostrillen;
M onteer de vier M4 moeren;
u
B reng de kabelafdichting aan;
u
S luit de connector aan
u
op de print.
Let op! De bovenste
ventilator moet op de
onderste connector zijn
aangesloten. De onderste
ventilator moet op de
bovenste connector zijn aangesloten. Als deze verwisseld
worden, werkt de vorstbeveiliging niet. Plaats de connector
van de vorstbeveiligingssensoren en de connector van de
bypass weer terug. Voor de aansluitingen op de printplaat
wordt verwezen naar hoofdstuk 4.5.
15
