YarwaY A.T.-Temp sToomkoeler sTAndArd/HeAvy duTy
Handleiding voor installatie en onderHoud
demontage (zie figuur 8)
de A.T.-Temp stoomkoeler kan het
gemakkelijkst gedemonteerd worden in
horizontale stand met het huisverlengstuk
stevig in een bankschroef geklemd. slijp de
hechtlassen van de verstuiver door met een
normale haakse slijptol. Zorg ervoor dat de
hechtlassen voldoende verwijderd worden,
zodat de bevestigingsring zonder haperen
kan ronddraaien.
maak de bevestigingsring los door hem
tegen de klok in te draaien. let erop dat het
huisverlengstuk voorzien is van rechtse draad.
los nemen gaat soms gemakkelijker door de
ring een paar tikjes met een hamer te geven.
let erop dat de verstuivercilinder voorzien
is van linkse draad. Als het verwijderen van
de ring problemen geeft, kan hij verwijderd
worden door hem op twee tegenoverliggende
plaatsen geheel door te slijpen. Zorg ervoor
dat hierbij het huis of de verstuivercilinder niet
beschadigd raakt.
verstuivercilinder
Controleer het inwendige van de
verstuivercilinder als deze verwijderd is
met behulp van een zaklamp. krassen en
beschadigingen kunnen verwijderd worden
door slijpen of honen.
de cilinderboring mag niet groter zijn dan
32 mm met een maximale excentriciteit van
0.25 mm. Gruis kan uit de verstuivers geblazen
worden met perslucht.
Controleer de monden van de verstuiver. deze
mogen geen tekenen vertonen van elliptische
slijtage, ruwheid of andere beschadigingen,
omdat dit een nadelig effect zal hebben op de
werking van de A.T.-Temp stoomkoeler. maak
de draad van de cilinder zorgvuldig schoon en
werk hem zonodig bij met een sleutelvijltje.

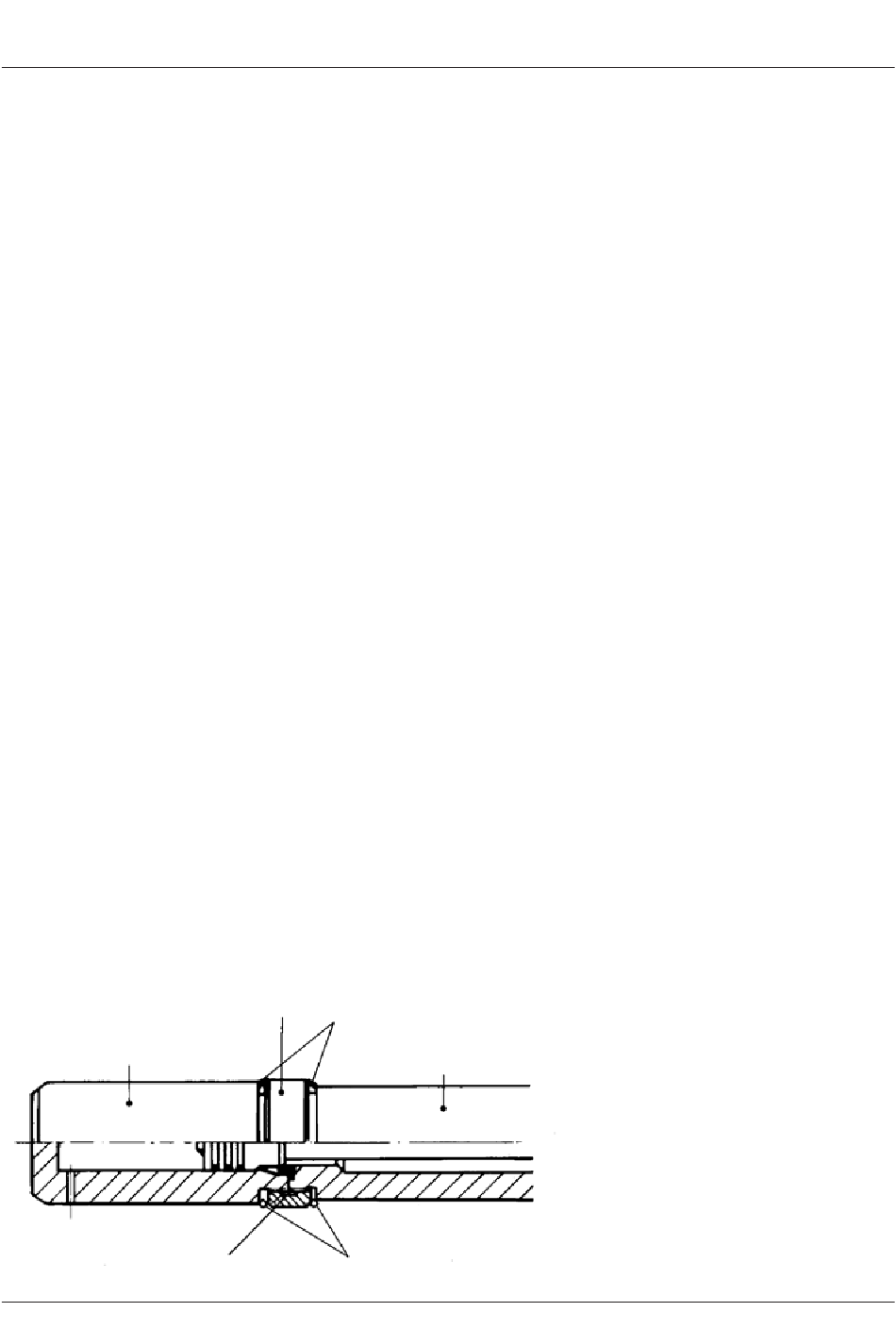

FIGuur 8
verstuivercilinder
Gepolijst voor montage
huisverlengstuk
Controleer de draad van het huisverlengstuk,
en werk deze zonodig bij met een sleutelvijltje.
Als het huisverlengstuk tijdens onderhoud
met zorg wordt behandeld, hoeft het nooit
gerepareerd te worden. Als de draad per
ongeluk beschadigd raakt, kan en lasreparatie
noodzakelijk zijn. Het laswerk mag alleen
door een specialist worden uitgevoerd en
het lasmateriaal moet geschikt zijn met
de materialen van de stoomkoeler en de
bedrijfsomstandigheden. neem contact op met
yarway als dergelijk laswerk noodzakelijk is.
Zuigersamenstelling
Trek de spindel en de zuiger naar buiten. de
spindel en de zuiger worden altijd als een
geheel geleverd. Als de zuiger geen tekenen
van slijtage vertoont, kan deze opnieuw
gebruikt worden. vervang altijd de zuigerveren
als de stoomkoeler wordt gedemonteerd. let
erop dat de zuigerveren tijdens het plaatsen
niet te ver worden open gebogen. de bovenzijde
van de ringen is gemarkeerd en voor een
goede werking moet deze altijd naar de
pakkingdrukker gericht zijn. Controleer de staat
van de spindel waar hij de pakkingbus ingaat;
verwijder eventueel grafiet met fijn polijstpapier
en polijst altijd in de lengterichting.
pakkingbus
verwijder alle ringen, de lantaarnring en
pakkingmateriaal uit het huis. maak de
pakkingbus zorgvuldig schoon en gebruik
daarbij een roterende draadborstel en/of
een polijstapparaat.
een schone pakkingruimte is essentieel voor een
goede afdichting. Gebruik geen smeermiddelen
in combinatie met een grafietpakking! Gebruik
alleen originele yarway onderdelen, omdat deze
als onderling afgestemde sets worden geleverd
(zie figuur 9 en 10).
Bevestigingsring
Hechtlassen
Huisverlengstuk
Hechtlassen
