YarwaY A.T.-Temp sToomkoeler sTAndArd/HeAvy duTy
Handleiding voor installatie en onderHoud

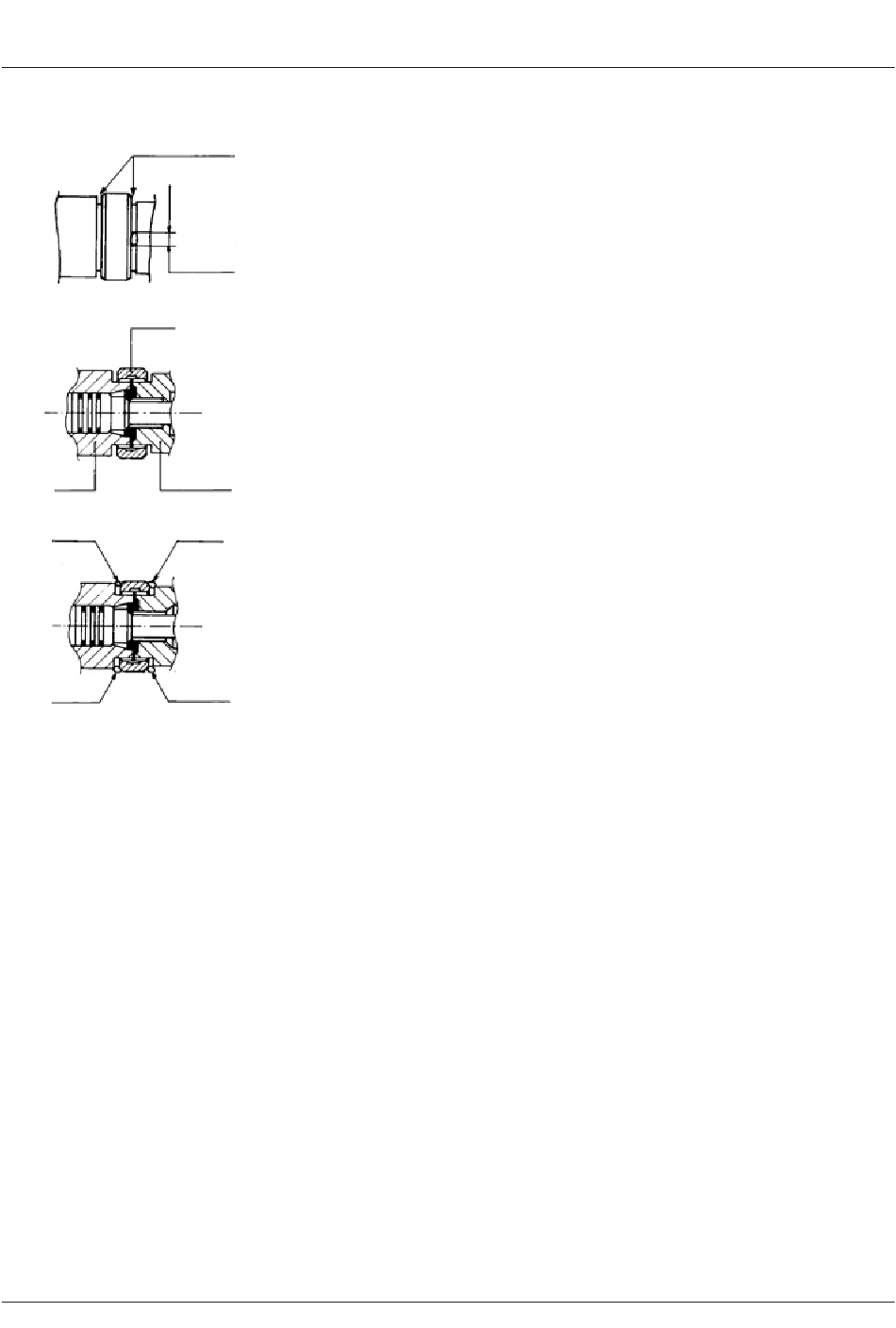

FIGuur 11
deTAIls:
Gelijk verdeeld
1.7335
Huis-
1.4006
verlengstuk
Hechtlas (3)
Hechtlas (2)
hermontage
voordat het toestel weer in elkaar wordt gezet,
moet alle schroefdraad gesmeerd worden
met een geschikte nikkelverbinding voor
hoge temperatuur. Gebruik geen vet of ander
smeermiddel op oliebasis, omdat dit later kan
leiden tot problemen bij demontage. Breng
ook een dunne laag aan op de zuigerveren
om krassen te voorkomen. plaats de ringen
zodanig dat de groeven in de ringen 120° ten
opzichte van elkaar verdraaid zijn.
monteer de verstuivercilinder weer op het
huisverlengstuk. maak met fijn polijstpapier het
zittinggebied van de cilinder en het huis glad.
Het is een metaal-op-metaal afdichting, dus
een concentrisch zittinggebied is essentieel.
Gebruik altijd een nieuwe bevestigingsring.
Zet de verstuivercilinder in de juiste stand
(verneveling altijd in de stroomrichting van
stoom) en ze de bevestigingsring vast.
hechtlassen
na montage moet de verstuivercilinder voor de
veiligheid met hechtlassen worden vastgezet.
Het is essentieel dat dit laswerk gedaan wordt
door een geoefend lasser. op aanvraag is
een lasprocedure bij yarway verkrijgbaar.
Zowel TIG- als booglassen is mogelijk en
het aanbevolen elektrodemateriaal is er
niCrmo3. er zijn minimaal 4 (model 38/18) of
min. 8 mm
8 (model 48/28) hechtlassen van 8 mm lang
noodzakelijk, diametraal tegenover elkaar
liggend, waarbij de ene las de bevestigingsring
aan het huisverlengstuk vastzet, de andere las
de verstuivercilinder aan de bevestigingsring.
na het lassen moet de las gecontroleerd
worden met kleurstof. er mag geen enkel
scheurtje zichtbaar zijn. Indien noodzakelijk
afslijpen en opnieuw controleren tot een las
van voldoende kwaliteit is bereikt (zie figuur 11).
her-installatie
plaats de aandrijving terug op de A.T.-Temp
stoomkoeler, en raadpleeg daarbij de notities
Hechtlas (1)
voor de juiste spindelpositie die tijdens het
demonteren zijn gemaakt. Controleer bij een
elektrische aandrijving of de eindschakelaars
goed functioneren door het toestel met de
hand te bewegen. Zet het in de middenstand
voordat de spanning wordt aangesloten en
controleer dat de open- en sluitrichting correct
zijn en overeenstemmen met de logica van
het systeem.
Hechtlas (4)
voordat de A.T.-Temp stoomkoeler wordt
teruggeplaatst, moeten de aansluitvlakken
van de flenzen goed schoongemaakt worden
en alle restanten pakking verwijderd. plaats
de A.T.-Temp stoomkoeler in de stoomleiding
en controleer dat de verstuiver de juiste
stand heeft met de nevel in de stroomrichting
van de stoom. Breng een smeermiddel
geschikt voor hoge temperaturen aan op de
bouten en moeren, en zet ze regelmatig vast
volgens de aanbevelingen van de fabrikant.
voordat de watertoevoer wordt aangesloten
moet de leiding goed gespoeld worden en
gecontroleerd op vervuiling en obstructies.
7
