Installatie; Mechanische Installatie - Msa Primax Ir Gebruiksaanwijzing
Infrarood gasmonitor
Inhoudsopgave
3
Installatie
3.1
Mechanische installatie

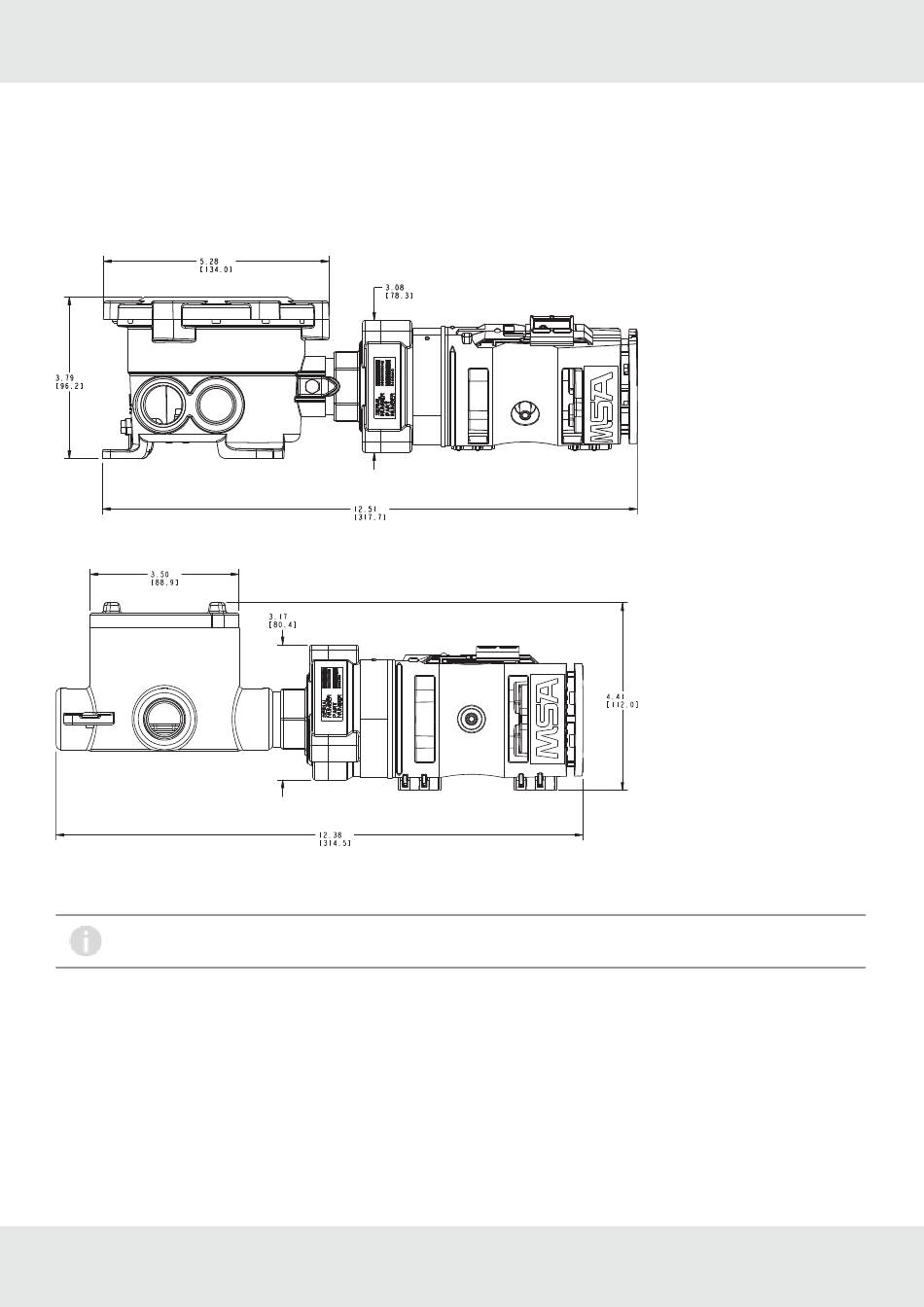

De afmetingen van het toestel staan hieronder in inches (mm):
Afbeelding 2 Sensor met aluminium aansluitkast
Afbeelding 3 Sensor met roestvrij stalen aansluitkast
Als een aansluitkast niet wordt gebruikt, monteer het apparaat dan op een steunstuk met daarvoor geschikte hardware
(niet meegeleverd), en conform de plaatselijke regelgeving.
MSA adviseert de sensor horizontaal te monteren. Horizontale montage draagt bij tot het voorkomen van
ophoping van deeltjes of vloeistof op de optische vlakken van de monitor.
Om een gespecificeerde responstijd te kunnen garanderen, monteert u de sensor met de poten horizontaal ten opzichte
van elkaar zoals te zien op afb.
NL
Afbeelding 4
.
PrimaX® IR
3 Installatie
