5.2

Hydraulische aansluitingen

Omschrijving
groen
beige
Catros BAG0160.4 02.19

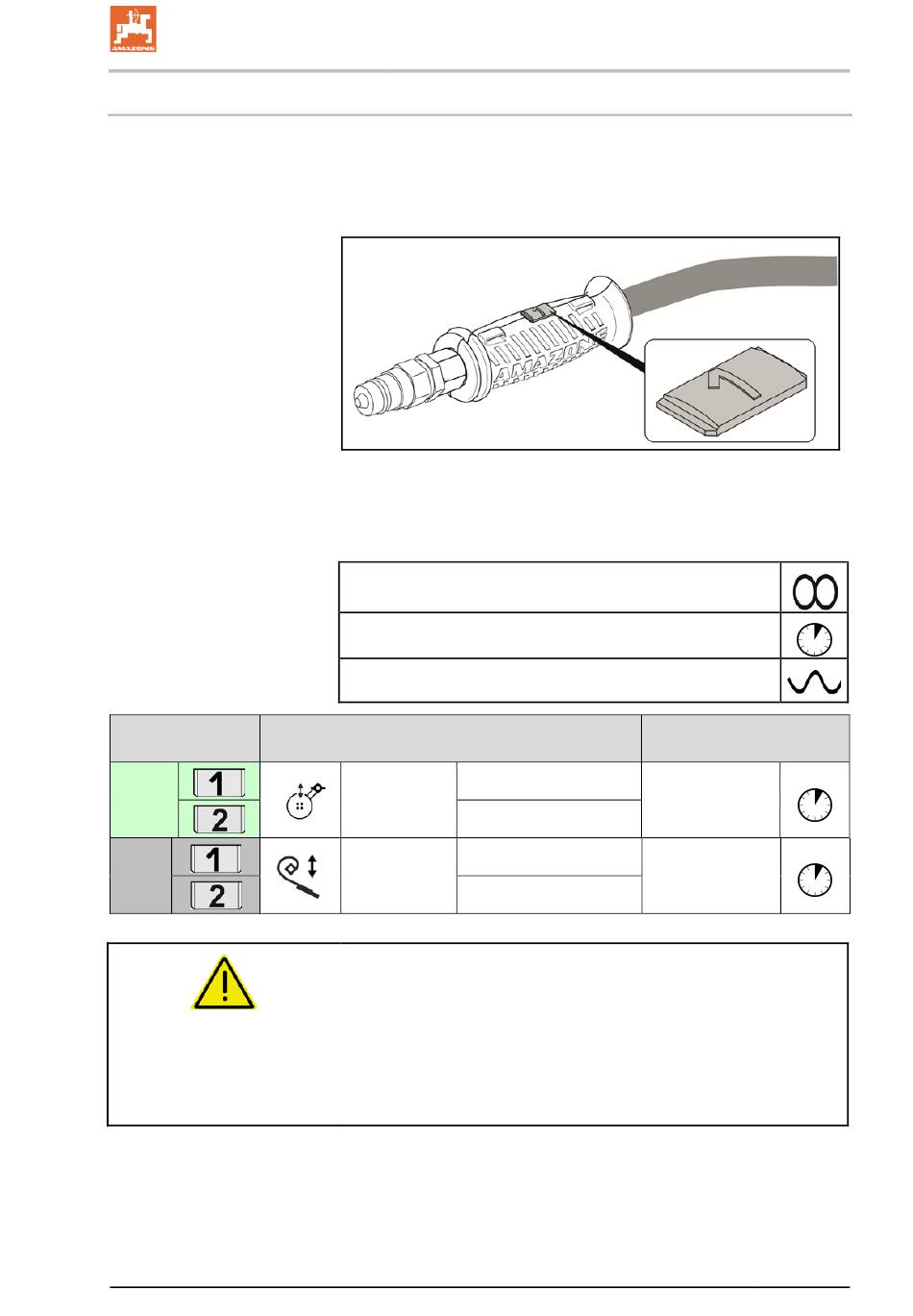

Alle hydraulische slangleidingen zijn voorzien van grepen.
Op de grepen bevinden zich kleurmarkeringen met een marke-
ringsgetal of -letter, om de betreffende hydraulische functie van
de persleiding aan een tractorregeleenheid toe te kennen!
Bij de markeringen is folie op de machine gelijmd, die de betreffende
hydraulische functies verduidelijken.
Afhankelijk van de hydraulische functie moet de tractorregel-
eenheid met verschillende bedieningstypen worden gebruikt.
Borgend, voor een permanente oliecirculatie
Tippend, bedienen, tot de actie is uitgevoerd
Zweefstand, vrije oliestroom in regeltoestel
Functie
vergrößern
werkdiepte
(optioneel)
verkleinern
Intensiteit
Crushboard
verkleinen
WAARSCHUWING
Infectiegevaar door hydraulische olie die onder hoge druk naar
buiten stroomt!
Bij het aansluiten en loskoppelen van de hydraulische slangen moet
het hydraulische systeem van zowel de tractor als van de machine
drukloos zijn!
Raadpleeg bij letsel door hydraulische olie direct een arts.
Tractorregeleenheid
dubbelwerkend
vergroten
Dubbelwerkend
Opbouw en werking
33
